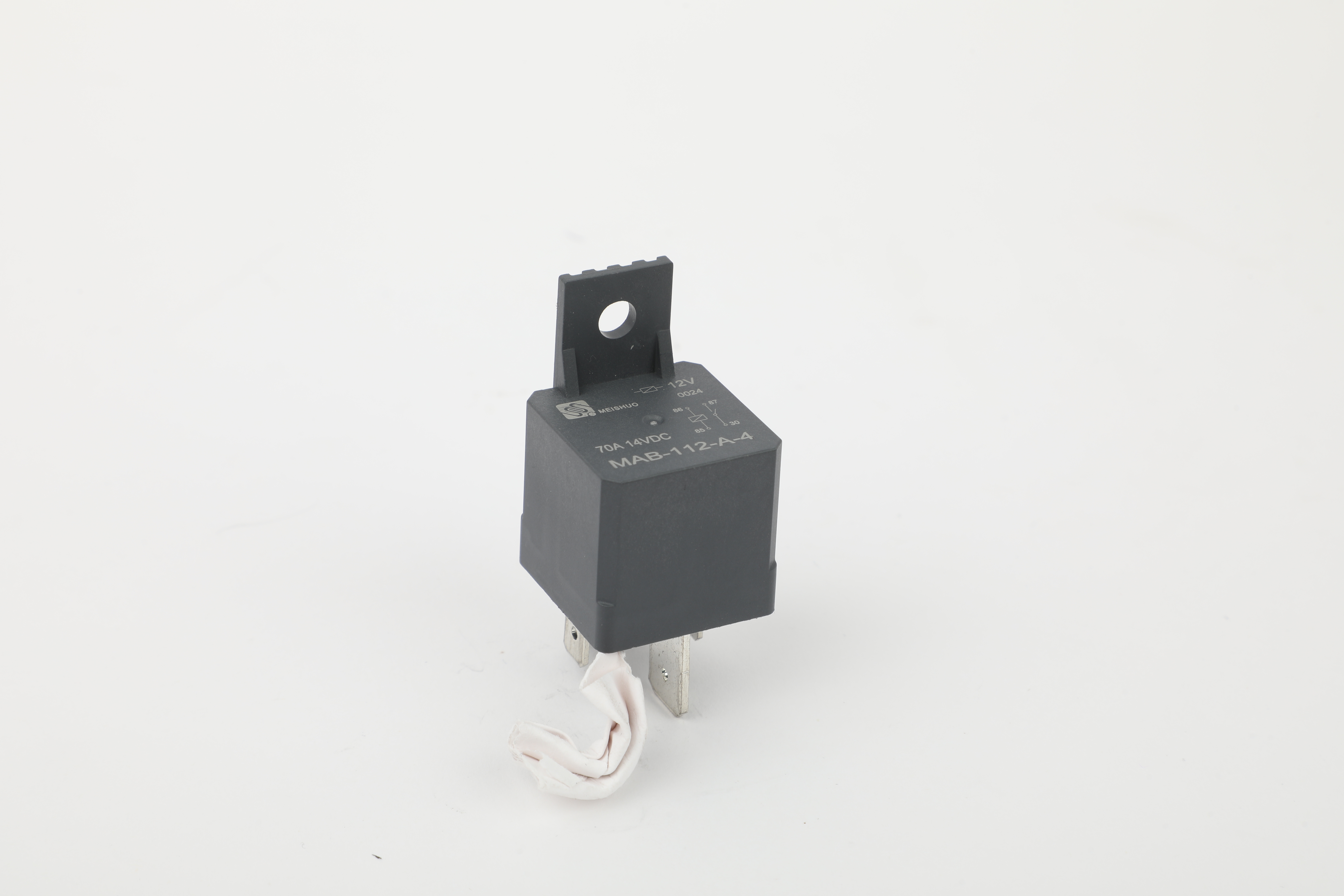

Автомобильное реле 35 А против 70 А: какая коммутационная способность соответствует нагрузкам автомобиля?

Выбор неправильного автомобильного реле снижает надежность системы. Мы часто видим, как строители устанавливают стандартные реле на мощные вентиляторы охлаждения. Эта распространенная ошибка быстро приводит к сварке контактов и серьезным электрическим пожарам. И наоборот, завышенные характеристики реле во всей конструкции неоправданно увеличивают сложность проводки. Это также увеличивает площадь компонентов и тратит бюджет проекта. Автомобильные электрические нагрузки редко остаются статичными во время работы. Вы должны тщательно оценить разницу между постоянным рабочим током и переходным пусковым током. Эта критическая оценка обеспечивает долгосрочную электрическую надежность. Мы создали это подробное руководство, чтобы создать четкую инженерную основу. Вы узнаете, как правильно выбрать между стандартными блоками на 35 А и мощными блоками на 70 А. Мы основываем этот выбор на конкретных типах нагрузки, состоянии моторного отсека и инфраструктуре электропроводки. Точно согласовывая мощность реле с дополнительными нагрузками, вы предотвращаете опасные сбои системы. Вы также обеспечите оптимальную подачу электроэнергии по всей сети вашего автомобиля.

Ключевые выводы

• Правило 80 %: постоянные нагрузки не должны превышать 80 % от максимального номинала реле, чтобы учесть термическую деградацию (например, реле на 35 А безопасно выдерживает непрерывно ~28 А).

• Профили нагрузки имеют значение: резистивные нагрузки (освещение) требуют иного планирования мощности, чем высокоиндуктивные нагрузки (двигатели, вентиляторы), которые генерируют массивные пусковые выбросы.

• Ограничения форм-фактора. Обновление до реле на 70 А обычно требует перехода от стандартных 5-контактных микро/мини-корпусов ISO к более крупным релейным розеткам Maxi с клеммами для проводов большего сечения.

• Защита окружающей среды: сильноточные приложения нагреваются сильнее; Использование пыленепроницаемого реле или полностью герметичного корпуса предотвращает преждевременный выход из строя контактов из-за мусора и загрязнения моторного отсека.

Определение коммутационной способности автомобильных реле для реальных нагрузок

Инженеры оценивают коммутационную способность автомобильных реле , анализируя два различных электрических показателя. Сначала мы рассмотрим непрерывный установившийся ток. Во-вторых, мы измеряем переходный пусковой ток. Непрерывный ток представляет собой нормальное рабочее состояние вашего аксессуара после его стабилизации. Пусковой ток измеряет огромный начальный всплеск энергии, необходимый при первом включении устройства. Например, большие электродвигатели во время запуска могут потреблять в три-пять раз больше номинального постоянного тока. Вентилятор, работающий на токе 20 ампер, может на долю секунды повысить ток до 60 ампер. Если ваше реле не может выдержать этот кратковременный скачок напряжения, контакты образуют дугу.

Далее мы должны рассмотреть решающую роль падения напряжения. Производители обычно тестируют и оценивают автомобильные реле при оптимальном напряжении 14 В постоянного тока. Это напряжение отражает нормальное, активное состояние зарядки генератора. Однако стандартные автомобильные аккумуляторы имеют напряжение 12,6 В постоянного тока. Кроме того, длинные провода естественным образом приводят к падению напряжения. Если напряжение вашей системы на аксессуаре упадет до 11 В, общая сила тока должна увеличиться, чтобы обеспечить ту же необходимую мощность. Эти практические колебания существенно влияют на фактическую производительность реле и выделение тепла.

Наконец, температура окружающей среды в моторном отсеке приводит к необходимому термическому снижению номинальных характеристик. При обычной езде моторный отсек сильно нагревается. Высокая температура окружающей среды существенно снижает эффективный максимальный предел переключения любого электрического компонента. Реле, рассчитанное на ток 35 ампер при комнатной температуре, просто не сможет выдержать такую ​​нагрузку рядом с горячим выпускным коллектором. Диаграммы температурного снижения номинальных характеристик обычно показывают резкое падение мощности, когда температура окружающей среды превышает 85°C (185°F). Вы должны учитывать это тепло при планировании схемы схемы.

Автомобильное реле 35А: возможности и ограничения

Автомобильное реле на 35 А остается абсолютным стандартом для современных электрических систем с напряжением 12 В. Он обеспечивает превосходный баланс между занимаемой площадью и практической коммутационной способностью.

Основные варианты использования сосредоточены на резистивных нагрузках и индуктивных нагрузках от низкой до средней. Мы настоятельно рекомендуем эти устройства для светодиодных световых полос, стандартных автомобильных звуковых сигналов и основных рядных топливных насосов. Они также прекрасно справляются с большинством цепей вспомогательного питания с низким энергопотреблением. Поскольку эти аксессуары не создают сильных скачков напряжения, ток 35 А обеспечивает достаточную безопасную нагрузку.

Системная интеграция с этими устройствами остается невероятно простой. Они легко вписываются в стандартные микро- или мини-реле ISO. Это универсальное приспособление позволяет строителям легко приобретать модульные блоки предохранителей. Вы можете эффективно подключить их, используя стандартный автомобильный провод сечением от 10 до 12 AWG. Это делает интеграцию чистой, простой и полностью совместимой с заводскими жгутами проводов.

Однако выход стандартного реле за пределы проектных пределов приводит к серьезному риску отказа. Когда строители игнорируют математику, компоненты быстро выходят из строя.

• Контактная точечная коррозия: Повторяющаяся сильноточная дуга медленно испаряет и повреждает внутренние металлические контакты.

• Отказ катушки: перегрев основной цепи может привести к передаче тепла и перегоранию хрупкой электромагнитной катушки.

• Расплавленные корпуса. Длительная электрическая перегрузка легко расплавляет стандартные пластиковые корпуса реле, обнажая провода под напряжением.

• Сварные контакты: сильный скачок напряжения может буквально расплавить контакты, в результате чего аксессуар будет постоянно оставаться под напряжением.

Автомобильное реле 70А: обоснование сильноточной модернизации

Иногда стандартные компоненты просто не могут выдержать электрические требования серьезного внедорожного или высокопроизводительного оборудования. Вам нужно специальное реле для тяжелых условий эксплуатации для приложений с высокими нагрузками.

Основные варианты использования включают крупные компоненты с массивными бросками индуктивности. Двойные электрические вентиляторы радиатора, тяжелые внедорожные лебедки и бортовые воздушные компрессоры абсолютно требуют автомобильного реле на 70 А. Тяжелые гидравлические насосы для подвесных систем или самосвалов также требуют гораздо более высокой коммутационной способности для надежной работы.

Структурные различия оправдывают увеличение физических размеров настоящего сильноточного автоматического реле . Эти устройства оснащены гораздо большими внутренними серебряными контактными площадками для рассеивания тепла. В них используются значительно более сильные возвратные пружины. Эти жесткие пружины принудительно разъединяют тяжелые контакты, чтобы предотвратить опасную сварку во время отключений при высоких перенапряжениях. Кроме того, они используют гораздо более широкие клеммные колодки. Эти большие лезвия выдерживают большой ток без перегрева в точке подключения розетки.

Требования к проводке кардинально изменяются при таком экстремальном уровне мощности. Вы не можете безопасно использовать стандартную тонкую проволоку. Нагрузка 70 А требует серьезно модернизированной инфраструктуры. Обычно мы используем толстый провод из чистой меди толщиной от 6 до 8 AWG. Вам также потребуются прочные релейные блоки типа Maxi для установки более широких клемм. Подчеркните это правило: если вы модернизируете реле, но проигнорируете проводку, сам провод превратится в опасный неконтролируемый предохранитель.

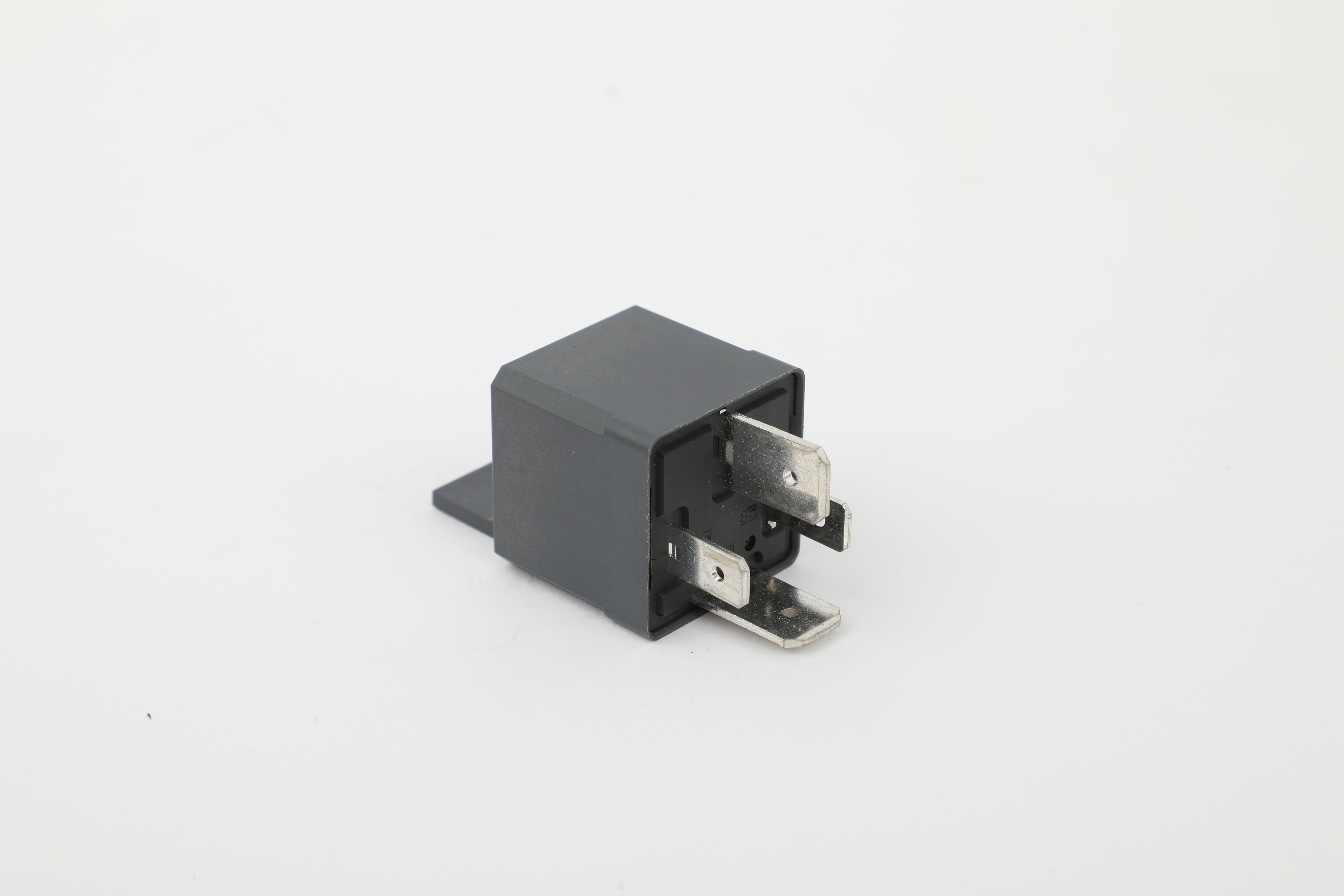

Непосредственная оценка: выбор правильного автомобильного реле

Анализ профиля нагрузки (резистивная или индуктивная)

Понимание глубоких различий между типами нагрузки определяет окончательный выбор компонента. Двигатель непрерывного действия на 20 А может генерировать кратковременный пусковой ток 60 А при запуске. Для безопасности этого массивного всплеска требуется реле на 70 А. И наоборот, резистивная световая полоса на 20 А создает нулевой бросок напряжения. Поэтому он прекрасно работает на стандартном блоке на 35А.

Занимаемая площадь и пространство для установки

Физическое пространство для установки в значительной степени диктует практичную конструкцию подвесной системы. Стандартные микро- и мини-блоки ISO имеют размер примерно один квадратный дюйм. Они аккуратно помещаются в тесные рамы мотоциклов, в переполненные современные моторные отсеки или под приборные панели. Блоки реле Maxi занимают значительно больше площади. Они имеют гораздо более высокие профили и более широкие монтажные основания. При переходе к более крупным компонентам необходимо тщательно планировать места установки. Иногда строителям приходится изготовлять специальные монтажные кронштейны для размещения этих более крупных блоков предохранителей высокой мощности.

Компромисс между стоимостью и надежностью

Каждый профессиональный строитель должен сбалансировать начальную цену компонентов с долгосрочными рисками сбоев. Производство или замена стандартных реле на 35 А обходятся очень недорого. Блоки высокой мощности на 70А изначально стоят дороже. Однако реальные затраты заключаются в более толстом медном проводе и специализированных розетках большего размера. Вы должны сопоставить эти первоначальные расходы на компоненты с огромным риском простоя. Замена перегоревшего автомобильного реле на темной отдаленной дороге очень расстраивает. Расплавленный блок предохранителей, вызвавший возгорание в моторном отсеке, может привести к дорогостоящей катастрофе. Предварительные инвестиции в подходящие компоненты высокой производительности гарантируют абсолютно надежную работу в условиях экстремальных нагрузок.

Вопросы защиты окружающей среды и соответствия требованиям

Сама по себе мощность тока не гарантирует надежность системы. Опасности для окружающей среды легко разрушают незащищенные электрические компоненты с идеально подобранными характеристиками.

Защита от проникновения играет огромную роль в электрическом долголетии. Мы считаем, что пыленепроницаемое реле не подлежит обсуждению при установке на открытом шасси. Если вы устанавливаете электрические компоненты на внедорожное шасси, рядом с колесными нишами или на морской переборке, вам абсолютно необходима степень защиты от IP54 до IP67. Эти тяжелые резиновые уплотнения предотвращают коррозию внутренних медных и серебряных контактов водой, абразивной грязью и мелкой пылью.

Устойчивость к вибрации также отличает дешевые устройства вторичного рынка от оборудования профессионального уровня. Сильноточные реле на 70 А, естественно, содержат более тяжелые внутренние контактные массы. Эта дополнительная масса может отскочить во время экстремальной езды по бездорожью или по тяжелым дорогам со стиральной доской. Производители проектируют агрегаты премиум-класса для тяжелых условий эксплуатации с винтовыми пружинами высокого напряжения. Эти внутренние пружины гораздо лучше противостоят средам с высокой вибрацией, чем стандартные легкие устройства на 35 А.

Наконец, перед покупкой необходимо критически оценить показатели качества, указанные в паспорте производителя.

• Состав материала контактов: Всегда ищите контакты из оксида серебра и олова (AgSnO2). Они гораздо лучше противостоят сильноточной дуговой сварке, чем обычные дешевые серебряные сплавы.

• Электрический срок службы: Высококачественные реле должны легко выдерживать более 100 000 циклов электрического переключения при полной номинальной нагрузке.

• Механический срок службы: внутренние физические движущиеся части должны легко выдерживать более 1 000 000 операций без приложения активной нагрузки.

Заключение

Выбор правильной мощности реле безопасно предотвращает катастрофические сбои в работе автомобильной электрической системы. Логика нашего окончательного инженерного решения остается простой. По умолчанию используется стандартное реле на 35 А для стандартного светодиодного освещения и внутренних аксессуаров с низким энергопотреблением. Эта консервативная стратегия экономит жизненно важное пространство для установки и первоначальные затраты на проводку. Однако вы должны явно указать мощное реле на 70 А для вентиляторов первичного охлаждения, лебедок и электродвигателей с высоким импульсным напряжением.

Прежде чем покупать компоненты привязи, выполните следующие конкретные действия:

1. Рассчитайте точный пиковый пусковой ток вашей конкретной вспомогательной цепи с помощью амперметра.

2. Убедитесь, что выбранный вами калибр провода безопасно выдерживает пиковый переходный ток, не плавясь.

3. Выберите герметичный корпус реле с учетом конкретного места установки в окружающей среде.

4. Убедитесь, что генератор вашего автомобиля может безопасно выдерживать полную совокупную непрерывную нагрузку.

Строго следуя этим профессиональным шагам, вы успешно создадите прочный жгут проводов, который легко выдержит самые суровые условия вождения.

Часто задаваемые вопросы

Вопрос: Могу ли я подключить автомобильное реле на 70 А к розетке на 35 А?

Ответ: Реле № 70А обычно имеют площадь основания «Maxi» с клеммными контактами большего размера 3/8 дюйма (9,5 мм), которые физически не подходят к стандартному микро-/мини-гнезду ISO. Попытка применить силу приведет к поломке гнезда. Необходимо модернизировать весь блок реле и жгут проводов, чтобы безопасно разместить контакты большего размера и более высокий ток.

Вопрос: Будет ли сильноточное автоматическое реле быстрее разряжать аккумулятор?

О: Потребляемая мощность катушки (мощность, необходимая для удержания реле в замкнутом состоянии) немного выше у реле на 70 А, но разница незначительна. Расход батареи полностью зависит от аксессуара, подключенного к стороне нагрузки. Модернизация реле просто позволяет току проходить более безопасно; это не заставляет аксессуар потреблять больше энергии от аккумулятора.

Вопрос: Что произойдет, если я использую реле на 35 А для нагрузки 50 А?

О: Внутренние контакты перегреются, что может привести к их сварке (что приведет к постоянному включению аксессуара) или расплавлению корпуса, что создаст серьезную опасность возгорания. Стандартная внутренняя проводка и тонкие клеммные колодки не могут рассеивать избыточное тепло, выделяемое при потреблении большого тока, что приводит к быстрому и катастрофическому выходу компонента из строя.
