Высокопроизводительное надежное ударное реле JQX-40F

Описание продукта

Силовое реле NNC71C(JQX-40F) — это высокопроизводительное электромеханическое устройство, предназначенное для надежного и эффективного переключения в различных промышленных и электронных приложениях.Благодаря прочной конструкции и компактному форм-фактору это реле разработано для удовлетворения требований систем как переменного, так и постоянного тока.

Модель и характеристики

• Модель: NNC71C(JQX-40F)

• Напряжение катушки: 6–220 В постоянного тока, 6–380 В переменного тока (настраиваемый)

• Номинальная нагрузка: 1C 40A 12В постоянного тока / 2C 50A

• Форма обратной связи: 1A, 1B, 1C (1A и 1C нормально открыты (НО), 1B нормально закрыты (НЗ))

• Dimensions: 60 мм46 мм46 мм (1С)/68 мм47 мм60 мм (2С)

• Электрическая жизнь: ≥1*10^5 операций

• Механическая жизнь: ≥1*10^7 операций

• Диапазон температур окружающей среды: от -25℃ до 55℃

• Влажность окружающей среды: 45%-75% относительной влажности

• Атмосферное давление: 86-106кПа

• Ударная устойчивость: 10G (синусоидальный полуволновой импульс: 11 мс)

• Устойчивость к вибрации: 10–55 Гц (двойная амплитуда: 1,5 мм)

Особенности продукта

1. Сертификаты: NNC71C-2Z имеет такие сертификаты, как CE и CCC, обеспечивающие соответствие международным стандартам качества и безопасности.

2. Прочная конструкция: Реле имеет прочную конструкцию, устойчивую к ударам и вибрации, что делает его пригодным для работы в суровых условиях.

3. Длительный срок эксплуатации: Благодаря электрическому сроку службы более 100 000 операций и механическому сроку службы более 10 миллионов операций, это реле рассчитано на длительный срок службы.

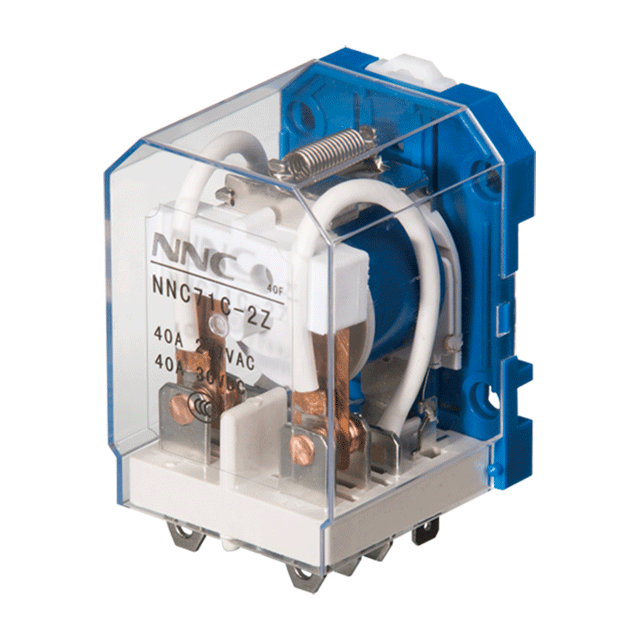

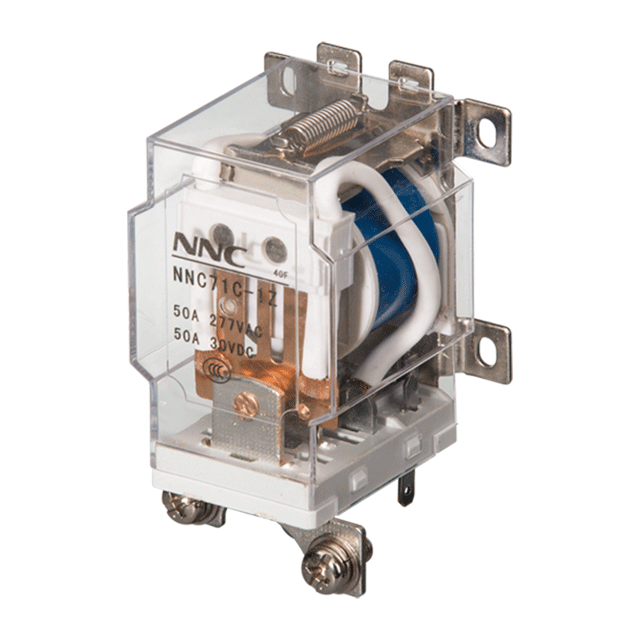

4. Универсальное расположение контактов: Предлагается выбор между формами контактов 1C (1A, 1B, 1C) и 2C (2A, 2B, 2C), что обеспечивает гибкость в соответствии с различными требованиями схемы.

5. Высокая номинальная нагрузка: Реле способно выдерживать номинальную нагрузку 40 А для 1С и 50 А для 2С и подходит для переключения мощных нагрузок.

6. Варианты монтажа: Реле можно установить с помощью винтового крепления или крепления на DIN-рейке, что обеспечивает простоту интеграции в различные системы.

Преимущества продукта

• Пользовательское напряжение катушки: Возможность настройки напряжения катушки в соответствии с потребностями конкретного применения обеспечивает гибкость и адаптируемость.

• Быстрое время работы: Благодаря времени срабатывания ≤25 мс и времени отпускания ≤15 мс реле обеспечивает быструю и отзывчивую работу.

• Высокая диэлектрическая прочность: Он обеспечивает превосходную диэлектрическую прочность между однополюсными контактами, разнополюсными контактами, а также между контактами и катушкой, повышая безопасность и надежность.

• Качество материала: Контакты изготовлены из серебряного сплава, что обеспечивает низкое контактное сопротивление и долговечность.

• Экологическая устойчивость: Реле спроектировано для эффективной работы в широком диапазоне температур окружающей среды и уровней влажности, что делает его пригодным для работы в различных климатических условиях.

• Удобство установки: Наличие вариантов установки как на винтах, так и на DIN-рейке обеспечивает простую и надежную интеграцию в существующие системы.

Упаковка и доставка

• Количество коробок: Доступен в коробках по 100 или 80 шт.

• Масса: Примерно 160 г на штуку.

• Dimensions: 402×288×370 мм для коробки, вмещающей указанное количество реле.

Приложение

Идеально подходит для применений, требующих высокой коммутационной способности и надежности, например, в автомобильной промышленности, телекоммуникациях, промышленных системах управления и цепях электропитания.

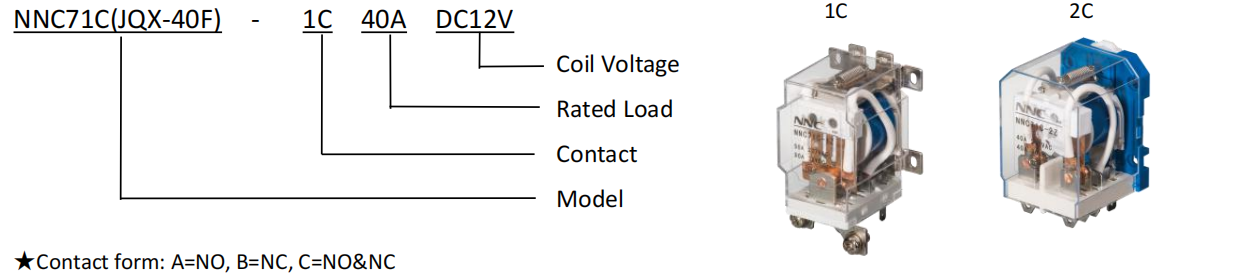

Модель и описание

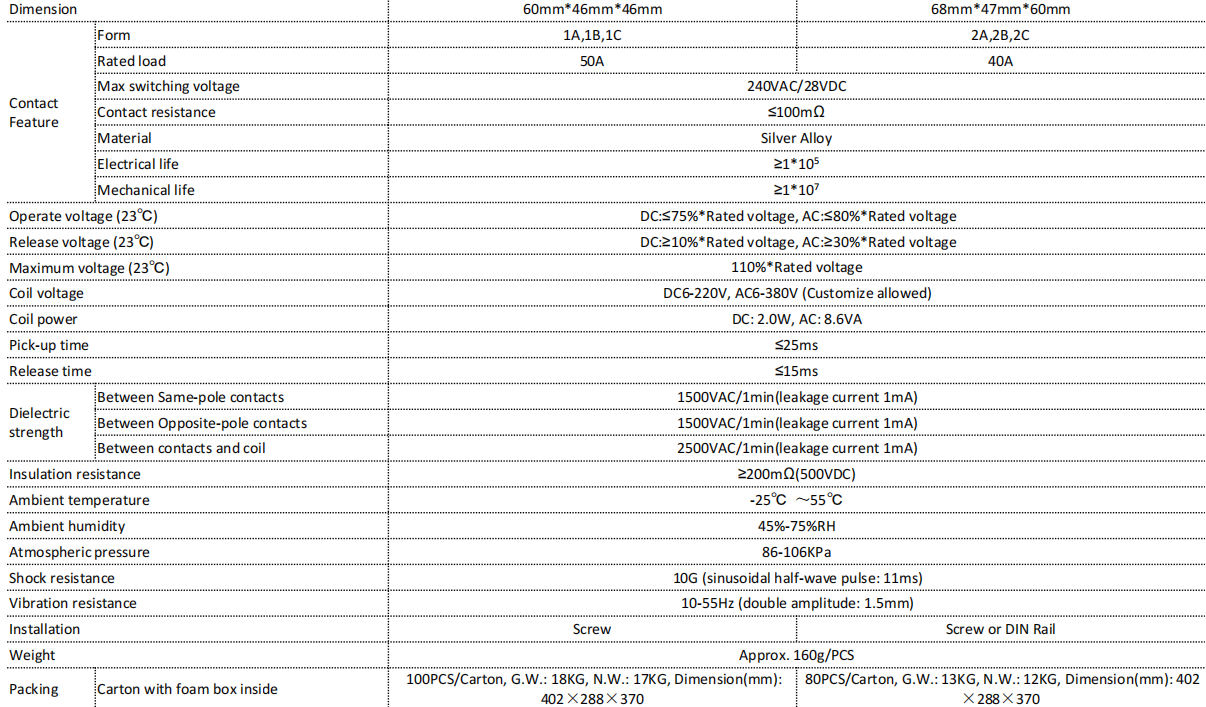

Спецификация
