Использование реле меньшего размера может привести к катастрофическому тепловому отказу всей конструкции вашей системы. И наоборот, увеличение размера приводит к потере ценной площади печатной платы и резко увеличивает первоначальные затраты на материалы. Инженеры сталкиваются с постоянной дилеммой: найти баланс между этими физическими ограничениями и строгими бюджетными ограничениями. Современные аппаратные приложения требуют точного согласования нагрузки. Зарядные станции для электромобилей, аккумуляторные системы хранения энергии и солнечные инверторы не могут полагаться на общие эмпирические правила. Вам нужны точные данные, чтобы гарантировать долгосрочную надежность системы.
Это руководство представляет собой надежную основу для групп проектирования и закупок. Мы поможем вам согласовать сложные системные требования с точными возможностями компонентов. Вы узнаете, как проверять рейтинги безопасности и обеспечивать соблюдение основных нормативных требований. Освоив эти стратегии спецификации, вы достигнете максимальной эффективности проектирования и устраните ненужные производственные трудности.
Выбор правильной мощности требует расчета как непрерывного рабочего тока, так и максимального тока повреждения/пускового тока.
Сертификаты класса изоляции и соответствия требованиям (UL, RoHS) так же важны, как и номинальная сила тока, для предотвращения долгосрочной ответственности.
Конкретные уровни проекта (например, зарядные устройства для электромобилей уровня 2) часто соответствуют стандартным профилям (например, устройства на 35 А с высокой термостойкостью).
Партнерство с новым интегрированным поставщиком энергетических реле снижает риск в цепочке поставок и обеспечивает доступ к важным данным испытаний EOL (конечная линия).
Начните с дифференциации постоянной нагрузки от пиковой. Устойчивая пропускная способность определяет, как компонент справляется с нормальной повседневной работой. Однако каждый коммутирующий компонент должен также безопасно отключать пиковые или пусковые токи. Если ваша конструкция не может выдержать эти внезапные электрические скачки, вы рискуете получить серьезную контактную сварку. Сварка создает непосредственную угрозу безопасности, поскольку предотвращает размыкание цепи во время чрезвычайной ситуации.
Затем тщательно оцените нагрузки постоянного тока (DC) и переменного тока (AC). Переключение постоянного тока представляет собой уникальную физическую проблему. Нагрузки переменного тока естественным образом пересекают порог нулевого напряжения десятки раз в секунду. Это пересечение нуля автоматически разрывает электрические дуги. Дуги постоянного тока поддерживаются постоянно. Следовательно, новое надежное энергетическое реле должно обеспечивать магнитные выбросы. Эти специализированные структуры выталкивают дугу наружу, быстро гася ее, прежде чем она повредит внутренние контакты.
Параметры напряжения системы определяют ваши базовые потребности в изоляции. Более высокие максимальные рабочие напряжения требуют большей диэлектрической прочности. Диэлектрическая прочность определяет, какое напряжение может выдержать изоляция до разрушения. Вы также должны рассчитать соответствующие зазоры и пути утечки. Зазор представляет собой кратчайший путь по воздуху между двумя проводниками. Утечка представляет собой кратчайший путь вдоль изолирующей поверхности. Отраслевые стандарты определяют конкретные расстояния в зависимости от ожидаемых скачков напряжения. Всегда проверяйте эти параметры перед окончательным определением размера печатной платы.
Контактное сопротивление остается критическим показателем для управления температурным режимом. Более низкое контактное сопротивление активно предотвращает чрезмерное выделение тепла. Поскольку электрический ток течет через закрытые контакты, любое физическое сопротивление создает тепловую энергию. Это локализованное тепло напрямую влияет на расстояние между компонентами на вашей печатной плате. Если вы выберете компоненты с низким контактным сопротивлением (часто измеряемым в однозначных миллиомах), вы можете безопасно размещать устройства ближе друг к другу. Контакты из оксида серебра и олова (AgSnO2) обеспечивают превосходные характеристики сопротивления.
Вы должны оценить рейтинги выносливости на основе реалистичных условий развертывания. Оцените технические характеристики новых энергетических реле , анализируя данные об ожидаемом жизненном цикле. Механическая выносливость измеряет продолжительность жизни без какой-либо активной электрической нагрузки. Электрическая выносливость измеряет выживаемость при полном рабочем токе. Электрический срок службы всегда значительно короче механического. Мы советуем покупателям запросить конкретные отчеты об испытаниях жизненного цикла. Убедитесь, что эти тесты точно отражают ваши типы индуктивной или емкостной нагрузки.
Потребляемая мощность катушки серьезно влияет на общий тепловой бюджет. Поддержание тока удержания приводит к устойчивому нагреву в течение длительного времени. Этот постоянный расход снижает общую эффективность системы. Механизмы фиксации представляют собой разумную альтернативу для многих проектов. Им требуется электроэнергия только во время изменений состояния. После фиксации они сохраняют свое положение, не потребляя дополнительной энергии. Конструкции без защелки потребляют непрерывную энергию, чтобы оставаться закрытыми. Тщательно оцените свое заявление. Защелкивающиеся компоненты часто обеспечивают значительно превосходящий тепловой профиль корпусов для хранения энергии.

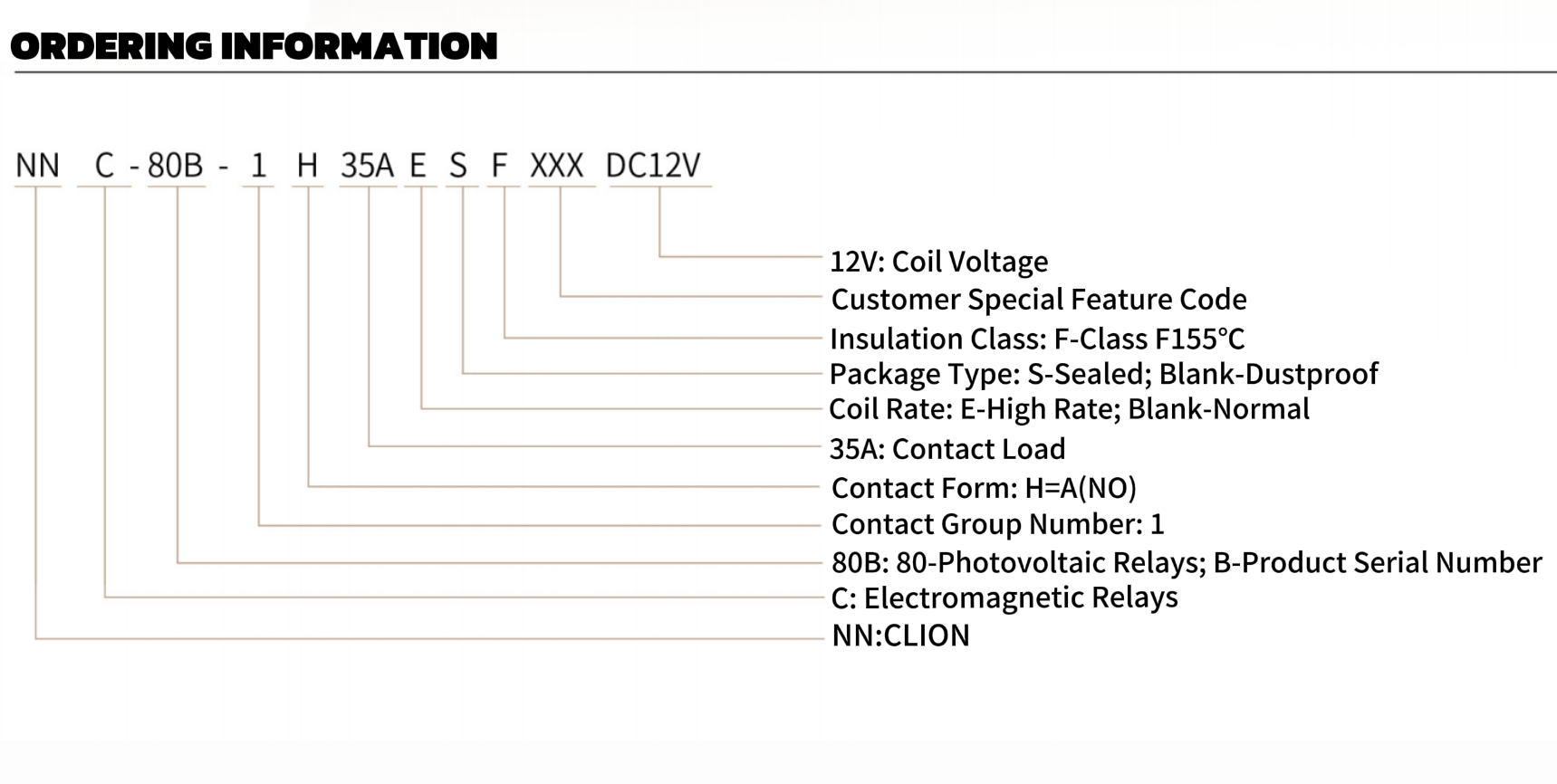

Стандартизированные профили мощностей значительно упрощают процесс закупок. Емкость в 35 ампер идеально подходит для нескольких популярных коммерческих приложений. Этот рейтинг идеально подходит для бытовых зарядных устройств для электромобилей мощностью от 7 до 11 кВт. Он также подходит для солнечных инверторов средней мощности и модулей хранения энергии вспомогательных батарей. Соответствие этим общим приложениям снижает потребность в дорогостоящем индивидуальном проектировании. Использование проверенных профилей гарантирует предсказуемую производительность в полевых условиях.
Управление температурным режимом требует надлежащей изоляции материала. Изоляция класса F гарантирует безопасную длительную эксплуатацию при температуре до 155°C. Этот конкретный температурный порог является обязательным для закрытых помещений. Плотно упакованные корпуса для электроники быстро задерживают окружающее тепло. В материалах класса F используются современные полиэфирные смолы. Эти материалы предотвращают деградацию катушки в суровых температурных условиях. Изоляция класса B выдерживает температуру только до 130°C. Этот более низкий рейтинг часто приводит к преждевременному отказу в современных энергетических приложениях.
Соблюдение требований формирует основу для безопасности продукции и выхода на рынок. Прямой выбор нового энергетического компонента класса 35a ul f сводит к минимуму трения во время сертификации конечного продукта. Сертификация Underwriters Laboratories (UL) соответствует строгим стандартам безопасности Северной Америки. Соответствие требованиям по ограничению содержания опасных веществ (RoHS) соответствует строгим европейским экологическим нормам. Заблаговременное определение полностью соответствующих требованиям деталей экономит месяцы дорогостоящего времени на перепроектирование в дальнейшем.
Класс изоляции Сравнение температурных характеристик
Класс изоляции | Максимальная рабочая температура | Типичная среда применения | Риск термической деградации |
|---|---|---|---|
Класс А | 105°С | Базовая бытовая электроника | Высокий уровень в закрытых энергосистемах |
Класс Б | 130°С | Стандартные промышленные средства управления | Умеренный при пиковых нагрузках |
Класс F | 155°С | Зарядные устройства для электромобилей, BESS, Солнечные батареи | Низкий при устойчивых операциях |
Класс Н | 180°С | Экстремальная аэрокосмическая / военная промышленность | Минимальный, но зачастую непомерно дорогой |
Интеграция печатной платы представляет собой существенные проблемы с физической компоновкой. Вы должны проанализировать физическое пространство наряду с расположением терминала. Толстые медные дорожки требуют тщательной прокладки. Если вам не удастся оптимизировать ширину трасс, вы рискуете получить серьезное тепловое регулирование. Строго следуйте стандартам IPC-2221 при расчете токопроводящих дорожек. Плохие паяные соединения также ограничивают максимальный ток. Убедитесь, что ваши профили пайки волной полностью соответствуют рекомендациям производителя компонентов.
Стрессовые факторы окружающей среды быстро сокращают срок службы компонентов. Электромобили создают постоянную физическую вибрацию. Наружные солнечные батареи сталкиваются с высокой влажностью и постоянным попаданием пыли. Мы настоятельно рекомендуем оценить герметичные или бесфлюсовые конфигурации. Полностью герметичные пластиковые корпуса защищают внутренние металлические контакты от атмосферного загрязнения. Эта защита предотвращает окисление и поддерживает низкое контактное сопротивление.
Выполните следующие важные шаги для оптимизации интеграции вашей печатной платы:
Сверьте все расчеты ширины трассы с ожидаемыми пиковыми токами повреждения.
Выбирайте полностью герметичный корпус (например, IP67) для установки оборудования вне помещения.
Выполните комплексную тепловизию на начальном этапе тестирования прототипа.
Спроектируйте оптимальные зоны заливки меди вокруг клемм для максимального рассеивания тепла.
Внедрите механическое гашение вибраций для приложений, установленных на транспортных средствах.
Любой ценой избегайте завышенных спецификаций. Простая покупка самого крупного доступного компонента представляет собой глубоко ошибочную стратегию. Более крупные компоненты содержат более тяжелые якоря. Эта увеличенная масса требует значительно большей тяги катушки. Большая масса также требует гораздо меньшего времени срабатывания. Более медленное время разрыва увеличивает продолжительность дуги. Кроме того, негабаритные детали увеличивают стоимость вашей спецификации. Точно сопоставьте мощность с вашими утвержденными техническими требованиями.
Прослеживаемость производства определяет надежного производственного партнера. Квалифицированный новый поставщик энергетических реле должен предоставить прозрачную документацию для каждой поставки. Требуйте подробные отчеты об испытаниях на конечном этапе производства (EOL) для каждой партии. Попросите данные рентгеновского контроля, подтверждающие точное внутреннее физическое выравнивание. Детализированное отслеживание партий гарантирует, что вы сможете быстро изолировать и устранить проблемы на местах. Отсутствие возможности отслеживания приводит к неприемлемой ответственности в вашей цепочке поставок.
Рассмотрите преимущества индивидуальной настройки по сравнению с готовыми вариантами. Стандартные компоненты значительно сокращают время выполнения заказа. Они также обеспечивают весьма предсказуемую базовую производительность. Однако вам могут потребоваться специальные напряжения катушек для конкретных материнских плат. Уникальные конфигурации терминалов также требуют специального инструмента. Сопоставьте долгосрочные преимущества проектирования с увеличенными первоначальными сроками выполнения работ. Высококвалифицированные партнеры предлагают быстрое создание прототипов терминалов по индивидуальному заказу.
Тщательно оцените общую устойчивость цепочки поставок. Оцените общую производственную мощность производителя. Исследуйте стабильность их сроков выполнения заказов во время предыдущих колебаний мирового рынка. Они должны легко справляться с масштабированием объемов производства по мере того, как ваш продукт завоевывает долю рынка. Спросите об их вторичных источниках сырья, такого как медь и серебро. Надежный производственный партнер предотвращает катастрофические остановки линии на вашем заводе окончательной сборки.
Оптимальный выбор мощности требует тщательного инженерного баланса. Вы должны сопоставить электрические характеристики с ограничениями по управлению температурным режимом. Строгое соблюдение нормативных требований остается абсолютно непреодолимым для современных проектов. Точность обеспечивает надежную долгосрочную работу в сложных условиях.
Рассчитайте точные пусковые токи, а не полагайтесь только на стандартную пропускную способность.
Требуется изоляция класса F для предотвращения катастрофического теплового отказа внутри герметичных корпусов.
Откажитесь от чрезмерных уточнений; более крупные компоненты потребляют больше энергии и срабатывают медленнее.
Требуйте от своих партнеров-производителей полной прослеживаемости партий и отчетов об окончании срока службы.
Мы рекомендуем техническим покупателям немедленно проверить требования к пиковой нагрузке. Запросите подробные спецификации у поставщиков, включенных в короткий список. Закажите инженерные образцы сегодня, чтобы начать физическую проверку. Проактивное тестирование теперь предотвращает катастрофические сбои на местах завтра.
О: Примените стандартные инженерные запасы на 20–25 % выше требований к постоянной нагрузке. Этот запас учитывает непредвиденные пределы рассеивания тепла в герметичных корпусах. Превышение значения более 25% приводит к ненужной трате места и неоправданному увеличению энергопотребления катушки.
A: Изоляция класса F безопасно выдерживает постоянную рабочую температуру до 155°C. Класс B достигает максимальной температуры 130°C. Плотно закрытая электроника в солнечных и электромобилях часто превышает 130°C. Класс F обеспечивает надежную работу без преждевременного разрушения смолы.
Ответ: Закрытый отказ создает серьезную угрозу безопасности. Это позволяет неконтролируемую обратную подачу электроэнергии в сеть или поврежденные компоненты. Чтобы предотвратить эту катастрофическую неисправность, необходимо использовать специализированные реле с магнитными противовыбросами и материалами контактов, устойчивыми к сварке.
О: Нет. В стандартных промышленных реле отсутствуют специальные конструкции для гашения дуги постоянного тока. Им также часто не хватает конкретных показателей соответствия высоким напряжениям, необходимых для современных энергетических сетей. Использование стандартных компонентов в таких условиях высокой нагрузки практически гарантирует преждевременный выход из строя.
