Каков принцип эстафеты твердого состояния?

Реле твердого состояния использует полупроводниковую технологию для включения и выключения электрических нагрузок. У него нет движущихся частей. Эта конструкция сохраняет вход и вывод отдельно, используя электронную изоляцию. Вместо этого традиционное реле использует механические контакты. Сплошные реле могут переключаться быстрее. Они длится дольше и тратят меньше энергии. Многие умные фабрики используют твердотельные реле. Устойчивые системы производства также используют их. Эти реле помогают экономить энергию и работать более надежно. Clion Electric является лидером в ретрансляционных инновациях. Они также сосредоточены на зеленом производстве. Их продукты, такие как розетки и микрофоры, помогают современной автоматизации.

Сплошные реле используют полупроводники и оптическую изоляцию. Они переключают электрические нагрузки быстро, тихо и надежны. У них нет движущихся деталей. Они дают сильную электрическую изоляцию между контрольными и нагрузками. Это обеспечивает безопасное оборудование и людей. Обнаружение-перекручивание помогает снизить шум и напряжение на устройствах. Это делает реле длиться дольше и лучше работать с нагрузками переменного тока. Они длится дольше и работают без шума. Это делает их великолепными для умных заводов и автоматизации. Странные государственные реле экономят энергию и более низкое обслуживание. Они помогают зеленому производству. Clion Electric имеет высококачественную продукцию для многих промышленных видов использования.

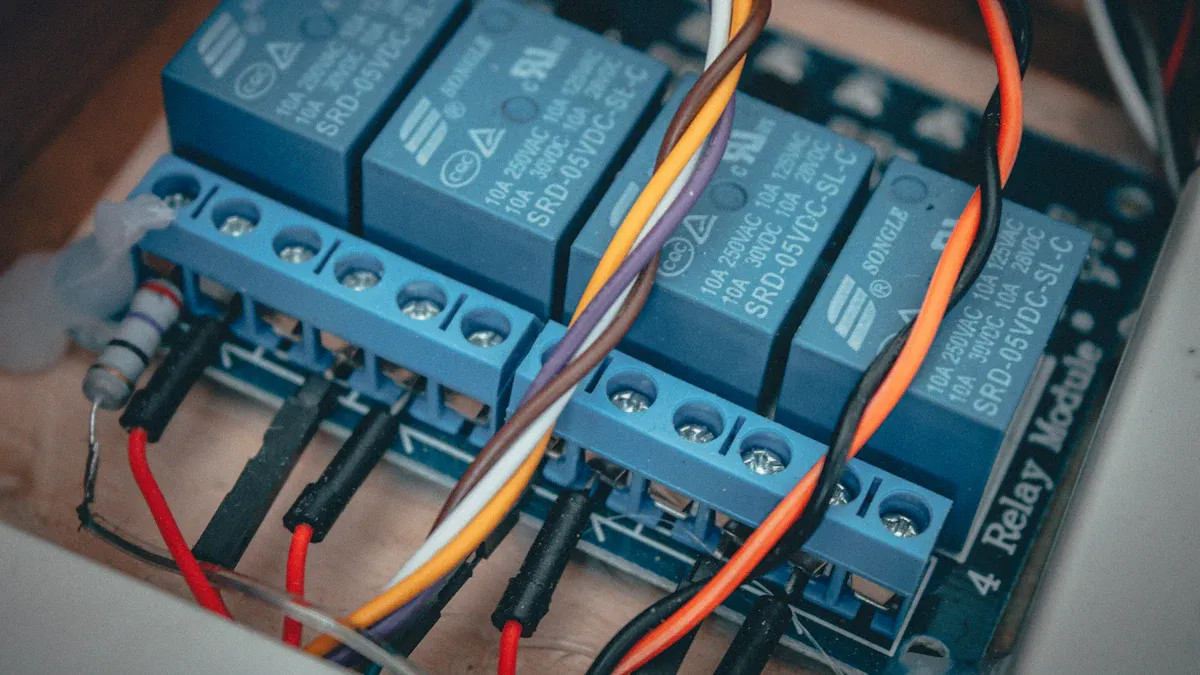

Структура реле твердотельного состояния

Ключевые компоненты

Твердовое государственное эстафета имеет много частей, которые работают вместе. Основными частями являются входная схема, изоляционная связь и выходная схема. Входная схема получает сигналы от устройства управления, как ПЛК или микроконтроллер. Эта часть позволяет реле принимать разные входные напряжения и логические уровни. Связание изоляции, которая часто является оптокуплером или трансформатором, сохраняет вход и вывод. Выходная схема использует силовые устройства, такие как Triacs или Transistors для включения или выключения нагрузки. Другие схемы, такие как триггерные и защитные цепи, помогают реле работать безопасно и хорошо.

Clion Electric использует усовершенствованные машины и строгие проверки, чтобы убедиться, что каждое твердое реле является высоким качеством. Их ретрансляционные продукты, такие как розетки и микро -коммутаторы, очень надежны и длится долго.

Изоляция ввода и вывода

Изоляция очень важна в дизайне твердотельного эстафета. Реле использует Optocouplers или трансформаторы, чтобы поддерживать сторону управления и нагрузку на стороне. Это останавливает высокое напряжение от попадания в цепь управления. Оценка напряжения изоляции и качество материала для безопасности. Clion Electric использует хорошие изоляционные материалы и умный дизайн, поэтому их реле может работать в трудных местах. Это обеспечивает безопасность оборудования и людей.

• Оптокуплеры дают сильную изоляцию, используя свет для отправки сигналов.

• Трансформеры дают сильную и длительную изоляцию.

• Хорошая изоляция сохраняет сигналы и останавливает проблемы с электричеством.




Полупроводник переключение

Сплошные реле используют полупроводниковые устройства для переключения электрических нагрузок. Когда входная схема получает сигнал, она включает выходное устройство, например, триак или транзистор. Эти устройства могут быстро и тихо переключаться. Реле не имеет движущихся частей, поэтому он длится дольше и делает меньше шума, чем старые реле. Clion Electric использует машины и тщательные проверки, чтобы убедиться, что каждая реле высокого качества. Их сосредоточение внимания на новых идеях и зеленом производстве помогает создавать твердотельные реле, которые экономят энергию и хорошо работают в современной автоматизации.

Принцип работы эстафеты с твердым состоянием

Входной сигнал процесс

Реле твердого состояния начинает работать, когда он получает контрольный сигнал. Шаги легко следовать:

1. Устройство управления, как ПЛК, отправляет напряжение постоянного тока в реле. Это напряжение обычно больше 3В.

2. Напряжение включает светодиод внутри реле. Светодиод находится в том, что называется опто-изолятор.

3. Светодиод выдает инфракрасный свет. Этот свет пересекает крошечное пространство внутри реле.

4. С другой стороны, фото -устройство, как транзистор или триак, видит свет. Это устройство находится на выходной стороне и остается в стороне от входа.

5. Если входной сигнал является переменным током, в реле используется выпрямитель моста и конденсатор. Эти части изменяют сигнал переменного тока на устойчивый DC для светодиода.

6. Реле также может иметь резисторы и защитные детали. Они обеспечивают безопасность светодиода и помогают реле работать хорошо.

Оптоизолятор сохраняет сторону управления и нагружена на стороне. Эта конструкция дает сильную электрическую изоляцию и защищает схемы управления.

Операция переключения

Сплошные реле используют полупроводники и оптокуплеры для переключения. Когда входной светодиод включается, OptoCoupler отправляет сигнал на выход. Оптокуплер действует как мост, используя свет вместо проводов. Это защищает входные и выходные цепи.

Выходная сторона имеет мощное устройство, такое как Triac, SCR или MOSFET. Когда OptoCoupler запускает это устройство, ток протекает через нагрузку. Реле работает как переключатель без движущихся частей. Этот дизайн дает быстрое, тихое и надежное переключение. Реле может обрабатывать большие нагрузки, так что это хорошо для многих фабрик.

Clion Electric использует Smart Relay Design для безопасного и хорошего переключения. Их продукты, такие как эстафетные розетки и микроключатели, помогают фабрикам работать лучше.

Обнаружение нулевого пересечения

Обнаружение нулевого пересечения является особой частью многих твердотельных реле. Эта функция помогает реле в лучшем времени в цикле переменного тока. Реле ждет, пока напряжение переменного тока достигнет нуля, прежде чем включать или выключить. Это помогает снизить электрический шум и обеспечивает безопасность нагрузки.

Как работает нулевой пересечение:

1. Реле получает контрольный сигнал для включения.

2. Он наблюдает за напряжением переменного тока и ждет, пока он достигнет нуля.

3. При нулевом перекрестном реле включается свое питание устройства.

4. Нагрузка получает мощность при нулевом напряжении или около нуля, что останавливает внезапные скачки.

5. При выключении реле ждет следующего нулевого пересечения.




Преимущества обнаружения нулевого перекрестия:

• Сокращает электромагнитные помехи и шум.

• Понижает ток нагрузки, сохраняя эстафету и нагрузку в безопасности.

• Делает реле длиться дольше, снижая стресс.

• Дает тихую работу без кликов.

• Делает систему более надежной и стабильной.

• Хорошо работает с обогревателями, огнями и двигателями.

Обнаружение с нулевым перекручением делает твердотельные эстафеты отлично подходит для умных заводов и зеленого производства. Clion Electric добавляет эту функцию многим продуктам, чтобы помочь сэкономить энергию и поддержать зеленые цели.

Для получения дополнительной информации о ретрансляционных продуктах, ретрансляционных розетках и микро -коммутаторах посетите страницу продукта Clion Electric.

Твердотельное реле против электромеханического реле

Эксплуатационные различия

Твердовое реле и электромеханическое реле работают по-разному. Электромеханическое реле имеет катушку, которая тянет металлический кусок. Эта часть движется, чтобы открыть или закрыть цепь. Когда он движется, это заставляет шум, а контакты со временем изнашиваются. Вместе сплошного реле использует полупроводники и оптокуплер. OptoCoupler отправляет сигнал света, чтобы включить или выключить выход. В твердотельной реле нет движущихся частей. Это означает, что он работает тихо и не изнашивается, как другой тип.

Преимущества и ограничения

Твердовые реле имеют много хороших моментов. Они могут переключаться намного быстрее, чем электромеханические реле. Они очень тихие, поэтому они хороши для мест, где шум - это проблема. Поскольку движущихся частей нет, они могут длиться намного дольше, чем обычные реле. Вам не нужно часто их исправлять, так как ничего не изнашивается. Эти вещи делают твердые реле отлично подходить для умных заводов и автоматизации. Но есть кое -что, за что следует обратить внимание. Твердовые реле могут стать горячими, когда они работают, и нуждаются в радиаторах. Некоторые типы могут позволить небольшому току даже при выключении. Clion Electric делает реле с специальными частями, чтобы помочь с теплом и безопасностью.

Совет: Всегда проверяйте, где вы ставите твердотельное реле, и используете охлаждение, чтобы помочь ему длиться дольше.

Сценарии приложения

Твердовые реле используются во многих новых машинах. На фабриках они быстро и безопасно контролируют двигатели, клапаны и обогреватели. В зданиях они помогают запускать HVAC и огни, не издавая шума. Медицинские инструменты используют их для безопасного и точного контроля. Тестовые машины используют их, потому что они реагируют быстро. Clion Electric производит ретрансляционные розетки и микроключатели для этих целей. Если вам нужно что-то, что много переключается, тихо и длится долго, твердое реле является хорошим выбором.

Приложения и инновации

Промышленная автоматизация

Сплошные реле важны в автоматизации заводов. Многие фабрики используют их для управления двигателями и сохранять температуру устойчивыми. Они также помогают запускать машины на производственных линиях. Эти реле могут очень быстро включать и выключать вещи. Они не изнашиваются легко, даже с большим количеством использования. Их небольшой размер позволяет им вписаться в управляющие панели. Они хорошо работают с ПЛК и микроконтроллерами, поэтому их соединение легко. Сплошные эстафеты используются в HVAC, заводах питания и напитков, водных растениях, транспортировке и тяжелой промышленности. Они помогают системам работать лучше и экономить энергию.

• Моторные панели управления

• Системы управления температурой

• Автоматизированные производственные линии

• Мониторинг и диагностика в реальном времени

Сплошные эстафеты переключаются быстро и хорошо работают в жестких местах. Это делает их великолепными для современной автоматизации.

Smart Factory Solutions

Умные заводы используют твердотельные реле для точного управления мощностью. Эти реле дают отзывы в режиме реального времени работникам. Они помогают плавно управлять мощностью, что мешает изнашиваться. Это также экономит энергию. Встроенные чеки помогают найти проблемы на раннем этапе, поэтому время простоя меньше. При подключении к IoT рабочие могут наблюдать и контролировать машины издалека. Сплошные реле делают проводку простыми и экономят пространство в шкафах. Они хорошо работают в роботах, пластмассовых фабриках и пищевой обработке. Эти функции делают их важными для промышленности 4.0 и цифровых изменений.

Устойчивое и зеленое производство

Фабрики используют твердотельные реле, чтобы помочь окружающей среде. Эти реле переключаются быстро и не шумеют, поэтому они работают эффективно и стоят меньше для работы. Они длится долго и не ломаются легко, поэтому отходов меньше. Сплошные реле используют мощность только при необходимости, что может сократить использование энергии до 30%. Они также работают с солнечной и ветровой энергией, безопасно обрабатывая высокие течения. Эти реле помогают интеллектуальным сетям хорошо разделять энергию, поэтому фабрики могут снизить углеродный след.

Clion Electric и NNC Product Lines

Clion Electric является лидером в создании новых твердотельных реле. Компания использует идеи Smart Factory, чтобы сэкономить энергию и сделать продукты надежными. Их твердотельные реле NNC используются в домашних приборах, автомобилях и заводских управлениях. Clion Electric проверяет каждое реле, чтобы убедиться, что это высокое качество. Компания также продает розетки и микрофоры для многих потребностей в автоматизации. Clion Electric Carries о зеленом производстве и изготовлении продуктов, которые помогают современным заводам. Для получения дополнительной информации посетите страницу их продукта.

Сплошные реле используют полупроводниковые переключатели и оптическую изоляцию. Это помогает им работать быстро, тихо и надежно на новых машинах. Их специальный дизайн означает, что они длится долго. Они могут включаться и выключаться очень быстро. Они также сильны и не ломаются легко.

Clion Electric производит твердотельные реле, ретрансляционные розетки и микро переключателей. Они используют передовые машины и заботятся об окружающей среде. Их продукты проверены, чтобы убедиться, что они работают хорошо. Хорошая поддержка помогает клиентам долгое время использовать эти продукты. Выбор новых твердотельных эстафет из доверенных брендов экономит энергию и поддерживает хорошо работать системы.

Часто задаваемые вопросы

Каково основное преимущество реле твердотельного состояния по сравнению с механическим реле?

Сплошное государственное реле работает быстро и не издает шума. У него нет движущихся частей внутри. Это заставляет его длиться дольше и работать лучше. Многие фабрики используют эти реле для экономии энергии и управления помощи.

Как реле твердотельного состояния обеспечивает электрическую изоляцию?

Реле твердого состояния использует оптокуплер или трансформатор. Входные и выходные части не касаются друг друга. Это защищает устройства управления от высокого напряжения и шума. Clion Electric использует прочные материалы для хорошей изоляции.

Может ли управление реле твердотельного состояния как нагрузок переменного тока, так и постоянного тока?

Да, некоторые твердотельные реле работают с нагрузкой переменного тока. Другие работают с нагрузкой DC. Всегда смотрите на детали реле, прежде чем использовать его. Clion Electric имеет много типов для разных рабочих мест.

Где обычно используются реле твердого состояния?

Фабрики используют твердотельные реле для двигателей, температуры и огней. Они также находятся в умных домах и системах зеленых энергии. Clion Electric продает реле розетки и микроключатели для этих целей.

Как я могу выбрать правильное твердое реле для моего приложения?

Проверьте, какую нагрузку у вас есть и сколько энергии он нуждается. Подумайте о таких функциях, как обнаружение с нулевым пересечением. Посетите страницу продукта Clion Electric для получения дополнительного выбора, включая розетки и микро -коммутаторы.
