Приложения постоянного тока высокого напряжения в современных системах хранения энергии сталкиваются с серьезным риском возникновения дуги во время планового переключения нагрузки. В отличие от переменного тока, постоянный ток не имеет естественной точки перехода через нуль. Этот постоянный электрический поток означает, что дуги поддерживаются дольше. Инженеры считают гашение дуги критической точкой отказа при проектировании системы. Мы рассматриваем магнитный противовыбросовой механизм как проверенное механическое решение. Он безопасно растягивает и разрывает дуги постоянного тока высокой энергии. В этой статье мы не ограничиваемся базовыми определениями, чтобы дать вам прагматичную основу оценки. Вы узнаете, как правильно выбрать коммутационные компоненты для аккумуляторных батарей, солнечных инверторов и инфраструктуры электромобилей. Мы подробно описываем требования к полярности, конкретные характеристики нагрузки и физические ограничения при монтаже. Это гарантирует, что вы сохраните долгосрочную стабильность системы, не переусердствуя при первоначальном проектировании.
Магнитные противовыбросовые механизмы представляют собой надежную альтернативу герметичным газонаполненным контакторам, особенно в тех случаях, когда утечка газа представляет собой долгосрочный риск отказа.
Выбор правильного реле накопления энергии требует согласования полярности реле (поляризованной и неполяризованной) с двунаправленным потоком мощности в системе.
Оценка должна выходить за рамки базовых номинальных значений напряжения/тока и включать время размыкания, износ контактов под индуктивными нагрузками и соответствие стандартам безопасности UL/IEC.

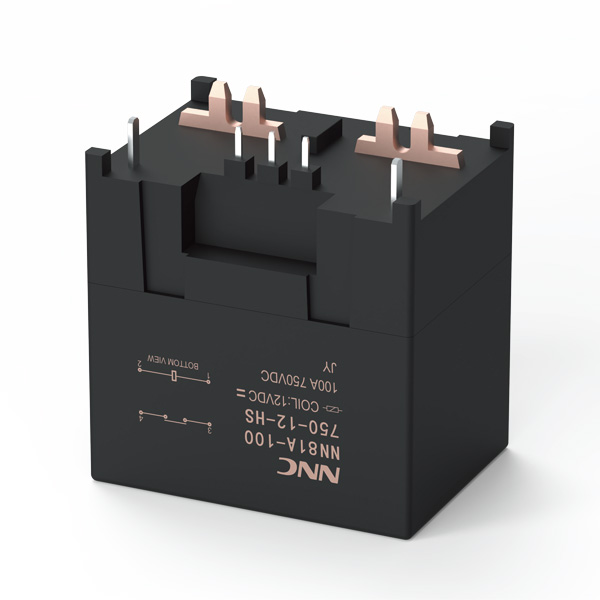

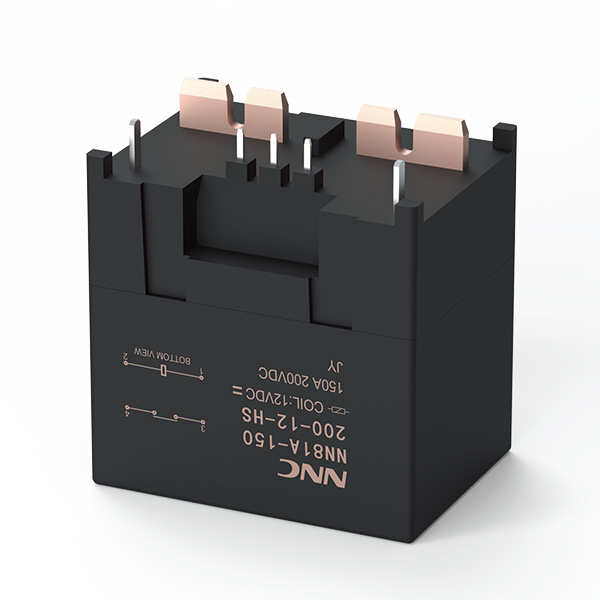

Постоянные магниты расположены рядом с электрическими контактами внутри этих устройств. Когда контакты размыкаются, в зазоре загорается электрическая дуга. Магниты генерируют локализованное магнитное поле, перпендикулярное траектории дуги. Возникающая в результате сила Лоренца выталкивает проводящую плазменную дугу наружу в специальную дугогасительную камеру. Желоб заставляет дугу растягиваться, ударяться о ребра охлаждения и быстро терять тепловую энергию. Этот физический механизм действует как высоконадежное реле гашения дуги . Вы не полагаетесь на целостность вакуума для тушения пламени.
Вы должны сравнить этот механический подход с герметичными газонаполненными реле. Газонаполненные устройства используют газовые смеси водорода или азота для гашения дуги. Они показывают себя исключительно хорошо в первый день. Однако системы хранения энергии зачастую работают от десяти до пятнадцати лет. Со временем эпоксидные уплотнители постепенно разрушаются. Молекулы газа проникают наружу. Кислород просачивается внутрь. Эта бесшумная деградация снижает диэлектрическую прочность. Вы не сможете легко обнаружить утечку через уплотнение до тех пор, пока реле не выйдет из строя под нагрузкой. Магнитные выдувные конструкции полностью зависят от механического износа. Эрозия контактов происходит с предсказуемой скоростью. Ваши инженеры могут смоделировать этот износ и точно запланировать техническое обслуживание.
Команды по закупкам должны тщательно оценить соотношение затрат и результатов. Герметичные газовые контакторы требуют сложных производственных условий. Это увеличивает первоначальную цену покупки. Модели с магнитным выдувом предлагают явные преимущества по первоначальным затратам. Они используют прочные кожухи, работающие от окружающего воздуха. Они превосходно работают в средах с высоким циклом, например, в сетевых солнечных инверторах. Принимая немного большие физические размеры, вы получаете прочный компонент. Вы полностью снижаете скрытые риски истощения запасов газа.
Современные аккумуляторные системы хранения энергии (BESS) регулярно заряжаются и разряжаются. Этот рабочий цикл направляет ток в двух различных направлениях. Вы должны понимать, как это влияет на подавление внутренней дуги. Поляризованные реле используют упрощенную магнитную схему. Они правильно толкают дугу только тогда, когда ток течет в одном определенном направлении. Если вы посылаете обратный ток через поляризованный элемент, магнитное поле отталкивает дугу от желоба. Плазма может мгновенно расплавить внутренний пластиковый корпус. Поляризационные устройства дешевле в производстве. Вы указываете их только для строгих однонаправленных цепей.
Неполяризованные реле используют сложную магнитную архитектуру. Они безопасно направляют дугу в желоб независимо от направления тока. Банки аккумуляторных батарей требуют такой двунаправленной возможности. Выбор правильного реле накопления энергии требует строгой проверки путей прохождения энергии в вашей системе. Распространенной ошибкой является покупка поляризованных блоков для двунаправленной аккумуляторной стойки, чтобы сэкономить первоначальный бюджет.
Инженеры часто путают непрерывный ток переноса и ток замыкания/отключения. Непрерывный ток переноса определяет температурные пределы закрытых контактов. Ток включения/выключения определяет, что реле может безопасно переключать при нормальных рабочих нагрузках. Способность выдерживать короткое замыкание определяет, как устройство будет вести себя во время катастрофического сбоя системы. Вы должны указать свое высоковольтное реле для работы в абсолютно худшем случае аварийного отключения.
Избегайте чрезмерного перепроектирования рейтинга непрерывного переноса. Контакты увеличенного размера требуют более тяжелых якорей. Более тяжелые якоря требуют более высокой мощности возбуждения катушки. Они также страдают от худшего отскока контактов во время замыкания.
Параметр рейтинга | Инженерное определение | Влияние на архитектуру ESS |
|---|---|---|
Непрерывный ток переноса | Максимальный ток, который могут проводить замкнутые контакты без перегрева. | Определяет базовый уровень терморегулирования, необходимый внутри шкафа. |
Ток переключения/размыкания | Уровень тока, при котором реле может безопасно многократно открываться или закрываться. | Определяет ожидаемый механический жизненный цикл контактных площадок. |
Устойчивость к короткому замыканию | Всплеск тока: реле может замкнуться до замыкания при сварке. | Определяет запасы безопасности во время катастрофического короткого замыкания. |
Солнечные инверторы и литий-ионные аккумуляторные батареи имеют совершенно разные профили нагрузки. Входы солнечного инвертора часто действуют как высокоемкостные нагрузки. Конденсаторы потребляют огромные пусковые токи при первом подключении. Этот внезапный всплеск может легко спаять контакты реле. Батарейные блоки часто создают высокоиндуктивную нагрузку во время устранения неисправностей. Индукторы противостоят внезапным изменениям тока. Когда вы разрываете индуктивную нагрузку, в цепи генерируется мощный всплеск напряжения. Этот всплеск значительно удлиняет продолжительность дуги. При выборе реле необходимо применять строгие коэффициенты снижения номинальных характеристик в зависимости от конкретного типа нагрузки.
Указать электрические параметры – это только полдела. Физические ограничения при установке диктуют долгосрочный успех. Поскольку эти компоненты основаны на внутренних постоянных магнитах, физическая близость имеет значение.
Если вы установите несколько реле вплотную друг к другу, их магнитные поля будут выходить наружу. Этот внешний поток вызывает серьезные магнитные помехи. Мешающие поля могут ослабить или исказить внутреннюю траекторию выброса соседних блоков. Измененная траектория означает, что дуга может не достичь охлаждающих ребер. Дуга сохраняется и разрушает контакты. Вы должны строго соблюдать запретные зоны производителя. Всегда размещайте эти компоненты в соответствии с рекомендуемыми зазорами.
Ориентация установки также напрямую влияет на производительность. Дугогасительные камеры на основе окружающего воздуха частично зависят от динамики жидкости. Горячая плазма естественным образом поднимается. Гравитация играет роль в перемещении перегретого воздуха. Если вы установите компонент вверх дном, вы заставите дугу бороться с гравитацией. Это резко снижает эффективность очистки. Стандартные инженерные предположения обычно предполагают вертикальную ориентацию.
Ограничения по занимаемой площади мешают современным конструкциям корпусов. Вы часто устанавливаете новое энергетическое реле внутри очень компактного зарядного устройства для электромобиля. Пространство – это роскошь премиум-класса. Модели с механическим выбросом требуют соответствующих зон рассеивания тепла. Вы должны заранее учесть циркуляцию воздуха в своем программном обеспечении САПР.
Между высоковольтными магнитными противовыбросовыми компонентами соблюдайте зазор не менее 50 мм.
Убедитесь, что вентиляционные отверстия дугогасительной камеры направлены в сторону от чувствительной микроэлектроники или жгутов проводов.
Перед окончательной установкой внутренних монтажных кронштейнов корпуса проверьте рекомендации по ориентации.
Защитите близлежащие датчики Холла, чтобы предотвратить ложные показания, вызванные паразитным магнитным потоком.
Систематический процесс спецификации предотвращает дорогостоящие сбои на местах. Не полагайтесь исключительно на цифры в технических характеристиках. Следуйте строгим правилам закупок, чтобы гарантировать, что вы приобретете правильный компонент для работы.
Во-первых, четко определите рабочий диапазон вашей системы. Составьте карту максимального номинального рабочего напряжения. Рассчитайте абсолютный пиковый ток повреждения, который могут выдать ваши батареи. Оцените требуемые циклы механического переключения по сравнению с циклами электрического переключения. Механические циклы происходят без динамической нагрузки. Электрические циклы определяют фактический срок службы подшипников дуги. Четко определите эти цифры, прежде чем разговаривать с поставщиком.
Затем проверьте точную схему потока мощности. Отслеживайте текущий путь во время быстрой зарядки. Проследите путь тока во время сильного разряда. Этот аудит определит ваши строгие требования к полярности. Никогда не гадайте о полярности.
В-третьих, проверьте соответствие региональным нормативным требованиям. Промышленное реле постоянного тока должно иметь специальные знаки безопасности. Убедитесь, что устройство соответствует UL 60947-4-1 для рынков Северной Америки. Проверьте соответствие IEC 61810 для развертываний в Европе. Отсутствие сертификатов приведет к остановке запуска вашего окончательного продукта на неопределенный срок.
Наконец, никогда не соглашайтесь на объемный заказ без тщательной физической проверки. Стандартизированное выборочное тестирование позволяет заранее выявить низкое качество производства.
Проверка базового сопротивления: Измерьте контактное сопротивление в миллиомах на новом образце, обесточенном.
Переключение банка нагрузки: циклически запускайте компонент при расчетном непрерывном токе переноса в течение 100 циклов.
Тепловидение: используйте инфракрасную камеру для контроля температуры корпуса во время циклов включения/выключения.
Сопротивление после испытания: повторно измерьте сопротивление контакта, чтобы рассчитать накопление углерода и эрозию контактов.
Правильно подобранное высоковольтное магнитное реле будет демонстрировать минимальные тепловые выбросы во время этих испытаний. Вы увидите небольшое, предсказуемое увеличение сопротивления. Вы не увидите деформации корпуса или устойчивых вспышек дуги.
Для выбора надежного коммутационного компонента необходимо выйти за рамки базовых номинальных напряжений. Вы должны активно балансировать потребности в двунаправленном токе с полярностью внутреннего магнита. Вы должны управлять физическими ограничениями установки, такими как магнитные помехи и ориентация. Приоритет предсказуемого механического гашения дуги над альтернативами с герметичным газом обеспечивает явные долгосрочные преимущества. Механический подход устраняет скрытую угрозу медленного проникновения газа.
Мы призываем инженеров-конструкторов и группы по закупкам тесно сотрудничать на ранних стадиях проектирования. Загрузите подробное руководство по проектированию от производителя. Запросите конкретные кривые производительности в технических характеристиках. Прежде чем окончательно составить спецификацию, проконсультируйтесь непосредственно с инженером по применению, чтобы просмотреть точную схему хранения энергии аккумулятора.
О: Технически да, но при значительно сниженной мощности и гораздо более высоком риске катастрофического отказа. Внутреннее магнитное поле уносит обратную дугу в сторону от желоба безопасности. Плазма быстро расплавит внутренние компоненты. Всегда указывайте неполяризованную модель для двунаправленных систем.
Ответ: Закон Пашена гласит, что более низкая плотность воздуха на больших высотах снижает общую диэлектрическую прочность воздушного зазора. Окружающий воздух становится менее эффективным в охлаждении и разрыве дуги. Вам необходимо снизить максимальное напряжение или использовать модель с большими зазорами между физическими контактами для развертывания на большой высоте.
О: Следует ожидать реалистичного увеличения сопротивления в миллиомах из-за карбонизации контактных площадок, вызванной дугой. Сопротивление часто возрастает от базового значения в 1–3 миллиома до 10–15 миллиом в течение тысяч циклов. Ваша система управления батареями (BMS) должна активно отслеживать возникающее в результате падение напряжения, чтобы инициировать плановое техническое обслуживание.
