Как выбрать сверхминиатюрные микропереключатели для компактных устройств управления

Современная электроника постоянно расширяет границы миниатюризации компонентов. Каждый день в дизайне вы сталкиваетесь с тяжелым напряжением. Вы должны значительно уменьшить общую площадь устройства. В то же время вы требуете бескомпромиссной электрической надежности каждой детали. В компактном корпусе каждый миллиметр имеет значение. Вы просто не можете жертвовать функциональными характеристиками ради экономии места.

Неправильный выбор компонентов приводит к серьезным инженерным рискам. Преждевременный внутренний износ и неравномерное срабатывание часто приводят к катастрофическим поломкам системы. Эти неожиданные аппаратные сбои вызывают широко разрекламированный отзыв продукции. Они мгновенно подрывают долгосрочное доверие к бренду. Выбор внутренней логики переключения определяет выживаемость хост-устройства.

В этом руководстве представлена ​​структурированная структура проектирования и закупок. Это помогает вам точно оценить компоненты. Вы узнаете, как указать точный переключатель для приложений с высокими требованиями и ограниченным пространством. Мы изучаем критически важные методы механической интеграции и номинальные электрические нагрузки. Вы поймете, как герметизация защищает производительность. Наконец, мы научим вас, как эффективно оценивать соблюдение требований поставщиками.

Ключевые выводы

• Стиль привода должен диктовать механическую интеграцию; несоответствие рычагов приводит к отказу перебега.

• Электрические характеристики не зависят от размера линейно; сверить точные параметры нагрузки с возможностями переключателя.

• Требования к рабочему усилию определяют тактильную обратную связь и надежность в чувствительных приложениях.

• Экологическая герметизация (степень IP) не подлежит обсуждению для устройств, подвергающихся воздействию пыли, влаги или экстремальных температур.

• При выборе поставщика приоритет должен отдаваться прозрачному соблюдению требований (UL/ENEC) и постоянным производственным допускам.

Инженерная задача компактных устройств управления

Современная электроника сталкивается с крайними пространственными ограничениями во многих отраслях. Эту реальность с плотной компоновкой можно увидеть в современных автомобильных модулях управления. Портативные медицинские устройства также требуют невероятно малого расстояния между компонентами. Сенсорные панели «умного дома» втискивают сложное сетевое оборудование в неглубокие полости стен. Вы должны вписать надежную логику переключения в эти сужающиеся физические границы. Физический корпус практически не оставляет места для ошибок при механической интеграции.

Как выглядит успешная интеграция компонентов? Успешный дизайн обеспечивает весьма предсказуемый жизненный цикл. Он обеспечивает постоянный тактильный отклик в различных условиях окружающей среды. Вы достигаете абсолютного отсутствия ложных срабатываний во время активной работы. Механический привод каждый раз срабатывает предсказуемо. Пользователи ощущают отчетливый, надежный щелчок, подтверждающий их ввод. Электрическая цепь замыкается плавно, без опасных колебаний сигнала.

Мы должны четко определить физические размеры этих компонентов. Настоящий сверхминиатюрный микропереключатель значительно меньше базовой миниатюрной альтернативы. Стандартные миниатюрные переключатели часто имеют общую длину около 27 мм. Сверхминиатюрные варианты уменьшают эту площадь до 12,8 мм или меньше. Они используют гораздо меньший шаг для монтажа печатной платы. Такое агрессивное уменьшение размера требует предельной точности в производстве.

Во время спецификации вы сталкиваетесь со строгой и неизбежной матрицей компромиссов. Вы должны идеально сбалансировать физический размер и допустимую нагрузку по току. Меньший внутренний контактный зазор по своей сути ограничивает работу с большими токами. Меньше физического металла означает меньшую способность рассеивать тепловую энергию. Эта пространственная реальность также сокращает общий срок службы механических устройств. Вы должны взвесить именно эти три фактора, прежде чем приступить к окончательному решению любой плотной схемы схемы.

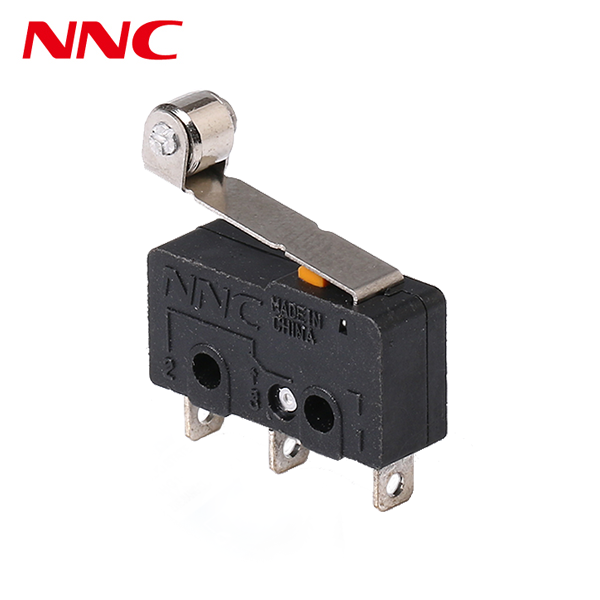

Классификация исполнительных механизмов для интеграции

Геометрия привода определяет всю вашу стратегию механической интеграции. Вы не можете втиснуть неподходящий рычаг в тесную полость устройства. Плунжеры штифта лучше всего подходят для прямых, линейных последовательностей срабатывания. Они требуют точного вертикального выравнивания от главного устройства. Вы должны активно избегать боковой нагрузки на штифтовый плунжерный механизм. Боковые толкающие силы навсегда повредят хрупкий внутренний пластиковый корпус.

Наклонные или широкие траектории срабатывания требуют совершенно другого подхода. вам следует указать Для этих сценариев с изогнутой геометрией Шарнирные рычаги обеспечивают явное механическое преимущество для приводного компонента. Они умножают входящую силу срабатывания и увеличивают полезное расстояние перемещения. Вы обнаружите значительные различия в доступных длинах рычагов и профилях кривизны. шарнирный микропереключатель .

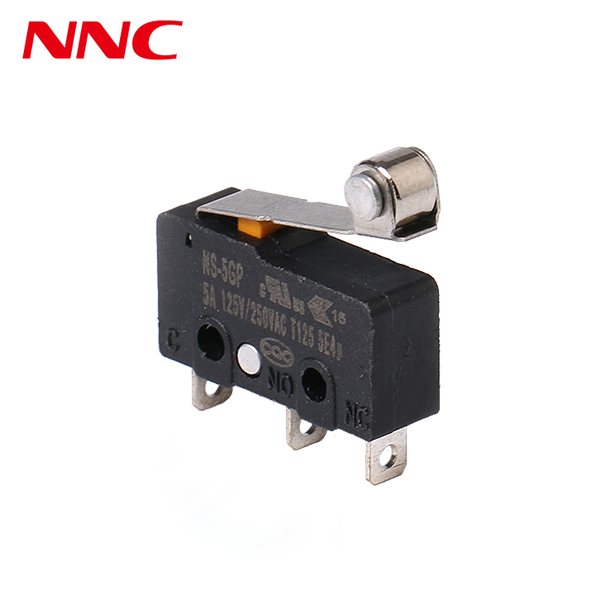

Приложения с кулачковым приводом в значительной степени полагаются на специализированные роликовые рычаги. Они также понадобятся вам для быстро скользящих механических гусениц. Вращающееся роликовое колесо значительно минимизирует поверхностное трение во время зацепления. Это вращательное движение предотвращает преждевременный износ как рычага переключения, так и приводного кулачка. Это обеспечивает плавную передачу усилия в течение тысяч быстрых циклов.

Внутренняя механика определяет истинную скорость переключения и безопасность. Хорошо спроектированный быстродействующий микропереключатель опирается на прецизионную пружину, расположенную над центром. Этот внутренний механизм натяжения обеспечивает быструю передачу контакта. Он мгновенно перемещает неподвижные контакты, независимо от скорости внешнего нажатия. Такое быстрое разделение активно предотвращает возникновение устойчивой электрической дуги в микроскопическом зазоре.

Основные оценочные размеры компактного микропереключателя

Вы должны строго различать механический и электрический срок службы. Механическая долговечность пружины внутреннего растяжения обычно составляет миллионы физических циклов. Однако электрический жизненный цикл значительно снижается при активной нагрузке. Высокие напряжения и сильные пусковые токи быстро разрушают внутренние металлические контакты. Всегда оценивайте кривую электрических характеристик, указанную в технических характеристиках.

Рабочая сила напрямую влияет на тактильную обратную связь с пользователем и надежность системы. Эту необходимую силу толчка мы измеряем строго в граммах или Ньютонах. легкого датчика уровня жидкости требуется Для правильной работы Вместо этого тяжелому промышленному оборудованию требуется вариант с гораздо большей силой. Более жесткие внутренние пружины естественным образом противостоят случайным ложным срабатываниям, вызванным сильной вибрацией машины. чувствительный микропереключатель .

Защита окружающей среды требует тщательной оценки с учетом особенностей применения. Для многих полевых приложений требуются герметичные переключатели со степенью защиты IP67. Пыль и влага разрушат открытые металлические контакты за считанные дни. Однако внутренние уплотнительные чехлы приводят к заметным структурным компромиссам. Резиновое уплотнение слегка смягчает четкую тактильную отдачу. Это также заметно увеличивает требуемую рабочую силу. Вы должны учитывать это изменение сопротивления.

Материалы контактов определяют вашу абсолютную коммутационную способность. Внимательно рассмотрите эти различные варианты материалов для любого компактного микропереключателя :

• Золотые перемычки: идеально подходят для цепей микронагрузки и сигнализации логического уровня. Они естественным образом противостоят поверхностному окислению в условиях малой мощности.

• Твердые серебряные контакты: лучше всего подходят для стандартных приложений переключения питания. Они эффективно проводят электричество, но остаются подверженными постепенному сульфидированию.

• Варианты из серебряного сплава: разработаны специально для высоких пусковых нагрузок. Они эффективно справляются с локальным искрением и повышенными внутренними температурами при быстром переключении.

Реалии реализации и распространенные виды отказов

Производство хост-устройств по своей сути вводит совокупные пространственные допуски. Мы называем это явление накоплением геометрических допусков. Это представляет огромный риск для надежной механики переключения. Плохо отформованный пластиковый корпус может привести к недостаточному ходу рычага. Хуже того, они могут довести привод до разрушительного перебега. Вы должны тщательно рассчитать эти отклонения размеров на этапе CAD.

Промышленная пайка подвергает сверхминиатюрные пластмассы серьезному термическому риску. Автоматическая волновая пайка и ручная пайка выделяют интенсивное локализованное тепло. Этот термический удар легко деформирует тонкие пластиковые корпуса переключателей. Мы настоятельно рекомендуем применять строгие методы управления температурным режимом на сборочной линии. Рассмотрите возможность использования предварительно смонтированных жгутов или специальных разъемов для полного обхода прямого нагрева печатной платы.

Деградация окружающей среды в реальном мире со временем незаметно разрушает компоненты. Окружающие клеи и заливочные массы часто выделяют летучие органические газы. В результате выделения газа открытые контакты переключателя покрываются невидимой изолирующей пленкой. Непрерывная механическая вибрация вызывает сильный дребезг электрических контактов. Циклическое воздействие экстремальных температур постепенно ухудшает базовое натяжение внутренней пружины.

Вам нужна строгая и активная стратегия избегания. Мы рекомендуем выполнить строгий контрольный список механических испытаний, прежде чем переходить к массовому производству.

1. Выполните комплексную проверку прототипа, чтобы проверить точную кинематику привода.

2. Проведите агрессивное испытание на термический удар, чтобы выявить скрытые недостатки материала.

3. Проанализируйте окружающие химические компоненты на предмет потенциальных долгосрочных рисков газовыделения.

4. Убедитесь, что ваши механические пределы перебега остаются в безопасности при пиковых рабочих нагрузках.

Логика составления короткого списка и оценка поставщиков

Соответствие глобальным нормативным требованиям формирует абсолютную основу доверия к оборудованию. Вы не можете указать непроверенный переключатель устройства управления для критической промышленной инфраструктуры. Вы должны прямо требовать международно признанных сертификатов тестирования. Ищите прозрачные рейтинги производительности UL, ENEC и CQC. Проверьте полное соответствие компонентов строгим стандартам RoHS и REACH на химические материалы.

Стандартизированные детали каталога не всегда решают сложные проблемы пространственного проектирования. Вы должны тщательно оценить, когда использовать базовые готовые компоненты. Иногда агрессивное применение требует специального водонепроницаемого жгута проводов. Вам могут понадобиться рычаги специальной геометрии или индивидуально настроенные профили усилий. Привлечение производителя к прямым модификациям по индивидуальному заказу часто позволяет сэкономить значительные затраты на последующую сборку.

Устойчивость цепочки поставок определяет ваш конечный производственный успех. Оцените возможности автоматизированного производства производителя компонентов напрямую. Высокий уровень автоматизации производства обеспечивает строгую геометрическую согласованность с допусками от партии к партии. Вы также должны оценить исторические сроки выполнения заказов и источники сырья. Узкие места в поставках могут легко сорвать запуск крупных глобальных продуктов.

Сделайте решительные и целенаправленные следующие шаги на пути к закупкам. Посоветуйте своим инженерам-механикам немедленно запросить подробные модели 3D CAD. Сохраните физические образцы продукта для раннего практического прототипирования. Инициируйте прямой технический диалог с внутренними инженерными командами поставщика. Они понимают нюансы своих механизмов внутреннего напряжения лучше, чем кто-либо другой.

Заключение

Выбор правильного сверхминиатюрного переключателя остается сложной инженерной задачей. Вы должны идеально сбалансировать геометрию механического рычага, ограничения по электрической нагрузке и суровые условия окружающей среды. Простой просчет в рабочей силе или пространственном допуске легко ставит под угрозу все главное устройство.

Тщательная предварительная оценка напрямую предотвращает невероятно дорогостоящие сбои в дальнейшем. Вы активно защищаете репутацию своего бренда, проверяя кинематику и температурные ограничения на ранних этапах цикла проектирования. Опираясь на проверенные сертификаты, вы обеспечиваете долгосрочную безопасность эксплуатации на мировых рынках.

Возьмите под свой контроль процесс спецификации компонентов уже сегодня. Загрузите подробный контрольный список выбора компонентов, чтобы согласовать свои инженерные параметры. Запросите специальную инженерную консультацию у вашего надежного партнера-производителя. Закажите полный комплект физических образцов, чтобы немедленно приступить к практической оценке.

Часто задаваемые вопросы

Вопрос: В чем разница между миниатюрным и сверхминиатюрным микропереключателем?

О: Основное отличие заключается в их стандартизированных физических размерах и шаге выводов. Стандартный миниатюрный переключатель обычно имеет длину около 27 мм. Сверхминиатюрный микропереключатель уменьшает эту площадь до 12,8 мм или меньше. В сверхминиатюрных версиях используется меньшее расстояние между контактами, что делает их идеальными для печатных плат с высокой плотностью размещения.

Вопрос: Как рабочая сила влияет на срок службы микропереключателя?

Ответ: Рабочая сила напрямую коррелирует с внутренним натяжением пружины. Для более высоких рабочих сил используются более жесткие внутренние пружины. Эти жесткие пружины обеспечивают более высокое контактное давление, что естественным образом противостоит вибрации машины и уменьшает возникновение электрической дуги. Однако чрезмерно большое усилие может ускорить механическую усталость шарнира рычага в течение миллионов циклов.

Вопрос: Может ли сверхминиатюрный микропереключатель выдерживать большие токи?

Ответ: Сверхминиатюрные переключатели по своей сути сталкиваются с физическими ограничениями из-за крошечных зазоров между контактами. Большинство стандартных версий безопасно выдерживают ток от 0,1 А до 5 А в зависимости от напряжения. При работе с постоянными высокими токами возникает чрезмерное тепло, которое плавит небольшие пластиковые корпуса. Для тяжелых силовых нагрузок вместо этого необходимо активировать внешнее силовое реле.

Вопрос: Все ли водонепроницаемые микропереключатели подходят для длительного погружения в воду?

О: Нет. Большинство герметичных микропереключателей имеют класс защиты IP67. Этот рейтинг защищает от проникновения пыли и временного погружения в воду на глубину до 1 метра на 30 минут. Это не гарантирует выживание при постоянном глубоководном погружении. Для постоянного подводного применения необходимо использовать специальные корпуса со степенью защиты IP68 и индивидуальные методы герметизации.
