Панельная недвижимость сегодня невероятно дорогая. Кроме того, тепловые отказы компонентов остаются дорогостоящими. Переход к полупроводниковой технологии требует точного выбора компонентов. В отличие от старых электромеханических реле, твердотельные реле (SSR) имеют бесконечный срок службы. Они также обеспечивают возможность быстрого переключения. Однако они создают критические проблемы управления температурным режимом. Вы должны эффективно справляться с нагревом, чтобы предотвратить неожиданные отключения системы. Выбор правильного твердотельного реле для DIN-рейки требует тщательной балансировки. Вы должны сопоставить требования к нагрузке с ограничениями по пространству панели. Вам также необходимо тщательно понимать реалии термического снижения номинальных характеристик. Правильная оценка обеспечивает долгосрочную и безотказную работу. Инженеры часто недооценивают эти эксплуатационные параметры. Такая оплошность легко приводит к преждевременной деградации компонентов. Мы узнаем, как точно проанализировать ваш тип нагрузки. Вы также научитесь правильно интерпретировать кривые снижения номинальных характеристик. Наконец, мы опишем защитные функции, необходимые для современных панелей управления. После этого вы сможете с уверенностью выбрать надежные компоненты для своего следующего проекта автоматизации.

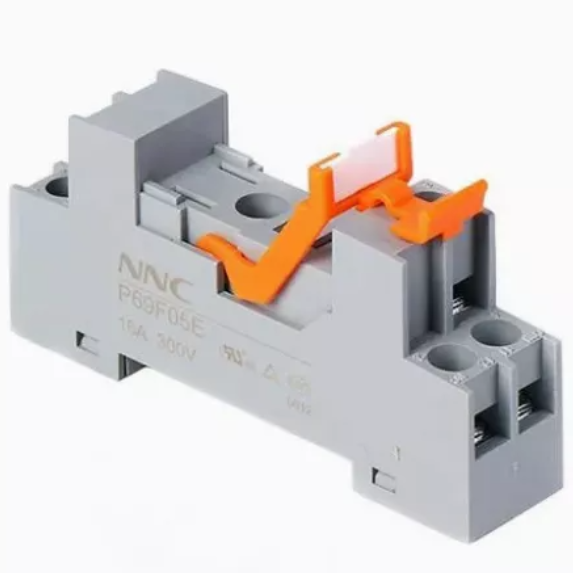

Твердотельные реле на DIN-рейке упрощают проводку панели и экономят место за счет встроенных радиаторов, сокращая трудозатраты на установку по сравнению с традиционными твердотельными реле для монтажа на панели.
Точный выбор зависит от соответствия ТТР конкретному профилю нагрузки (резистивная или индуктивная) и понимания рисков пускового тока.
Термическое снижение номинальных характеристик не подлежит обсуждению; Максимальный номинальный ток твердотельного реле значительно падает по мере повышения температуры окружающей среды внутри панели управления.
Встроенные защитные функции (демпферные цепи, защита от перенапряжения) имеют решающее значение для высокоскоростных коммутационных сред.
Традиционные панели управления часто страдают от сильной пространственной перегруженности. Инженерам часто сложно разместить несколько компонентов в стандартных корпусах. Эта проблема усугубляется при использовании стандартных твердотельных реле для монтажа на панели . Эти старые конструкции требуют отдельных радиаторов. Монтажники должны тщательно наносить термопасту, чтобы обеспечить надлежащую теплопередачу. Им также придется просверлить отверстия и нарезать резьбу на задней панели. Эти действия, выполняемые вручную, значительно увеличивают время установки. Каждая дополнительная минута, потраченная на монтаж компонентов, вредит бюджету проекта.
Современные реле на DIN-рейке легко решают эти проблемы интеграции. Они сочетают в себе сам переключающий элемент и оптимизированный радиатор. Производители упаковывают оба в один модульный блок. Этот унифицированный дизайн исключает беспорядочное нанесение термопасты. Это также устраняет необходимость в индивидуальной обработке задней пластины. Вы просто выравниваете реле и закрепляете его на стандартной 35-миллиметровой рейке. Этот подход «подключи и работай» революционизирует сборку панели управления.
Переход на рельсовую архитектуру дает немедленные преимущества. Во-первых, это существенно сокращает время монтажа. Монтаж защелками заменяет утомительные процедуры сверления и нарезания резьбы. Во-вторых, он идеально стандартизирует расположение панелей. Модульные компоненты создают чистые и организованные пути проводки. Наконец, это значительно снижает затраты на техническое обслуживание в будущем. Твердотельная технология полностью исключает движущиеся механические части. Вы больше не беспокоитесь об изношенных контактах или возникновении дуги. Вся система становится значительно более надежной в течение всего срока службы.
Выбор промышленного твердотельного реле требует методического подхода. Вы не можете просто прочитать базовую силу тока в таблице данных. Вы должны оценить поведение нагрузки, пределы напряжения и динамику переключения.
Тип нагрузки определяет необходимый фундаментальный метод переключения. Неправильная интерпретация этого приводит к немедленным сбоям в работе.
Резистивные нагрузки (нагреватели). Промышленные нагревательные ленты и печи для отверждения действуют как чисто резистивная нагрузка. Для этих приложений требуются стандартные реле перехода через нуль. Перед срабатыванием реле ждет, пока синусоидальная волна переменного напряжения не пересечет ноль. Такая синхронизация времени предотвращает электрические помехи и продлевает срок службы компонентов.
Индуктивные нагрузки (двигатели, трансформаторы). Соленоиды, трансформаторы и электродвигатели ведут себя по-разному. Они создают значительные фазовые сдвиги между напряжением и током. Индуктивные нагрузки требуют реле случайного включения. Эти реле срабатывают мгновенно при получении управляющего сигнала. Они эффективно управляют несоответствиями фаз, присущими индуктивным цепям.
Характеристика нагрузки | Рекомендуемый тип твердотельного реле | Пример основного приложения | Переключение поведения |
|---|---|---|---|
Чистый резистивный | Нулевой перекресток | Промышленные обогреватели | Срабатывает в точке 0 В на кривой переменного тока. |
Высокая индуктивность | Случайное включение | Двигатели и Трансформаторы | Срабатывает мгновенно по команде |
Номинальные характеристики на упаковке реле часто обманчивы. Реле, рассчитанное на ток 20 А, редко предназначено для непрерывной работы при токе 20 А. Вы всегда должны рассчитывать реле на 120–150 % вашего непрерывного рабочего тока. Этот буфер учитывает неожиданные колебания линии. Это также предотвращает преждевременную термическую деградацию. Кроме того, вы должны проанализировать требования к максимальному блокирующему напряжению. В линии переменного тока 240 В могут наблюдаться кратковременные скачки напряжения, намного превышающие номинальные пределы. Выбор реле, рассчитанного на минимальное напряжение блокировки 600 В, предотвращает нежелательные пропуски зажигания.
Некоторые процессы автоматизации требуют невероятно точного регулирования температуры. В этих сценариях часто используются ПИД-регуляторы. В этих установках вы должны оценить необходимость высокоскоростного SSR . Высокоскоростные модели обеспечивают быстрое срабатывание для точного дозирования или нагрева. Однако эта скорость имеет свои недостатки. Более высокие скорости переключения увеличивают риск возникновения электромагнитных помех (EMI). Возможно, вам придется установить внешние сетевые фильтры, чтобы уменьшить эти электрические помехи.
Инженеры должны уважать физику полупроводникового переключения. В отличие от механических контактов, кремниевые компоненты обладают внутренним сопротивлением. Реле генерируют примерно от 1 до 1,2 Вт чистого тепла на ампер тока нагрузки. При переключении нагрузки на 40 А непрерывно генерируется около 48 Вт тепловой энергии. Внутри герметичного металлического корпуса это тепло быстро накапливается. Без надлежащего рассеивания энергии кремниевый кристалл быстро выйдет за пределы безопасных рабочих пределов и выйдет из строя.
Таблицы данных производителя всегда включают кривые термического снижения номинальных характеристик. Понимание этих диаграмм имеет решающее значение для выживания вашей группы. Реле, рекламируемое как устройство «40 А», редко выдерживает ток 40 А в реальных промышленных условиях. Если температура внутренней панели достигает 50°C (122°F), то же самое реле может безопасно выдерживать только ток 20 А. Вы должны оценивать графики температурного снижения характеристик производителя строго на основе температуры окружающей среды внутри корпуса . Никогда не используйте внешнюю температуру помещения для своих расчетов.
Встроенные радиаторы работают правильно только в том случае, если вокруг них может циркулировать воздух. Вы должны подчеркнуть необходимость минимального вертикального и горизонтального расстояния. Плотное расположение компонентов DIN-рейки друг к другу создает застойные тепловые бассейны. Всегда следуйте рекомендуемым производителем показателям зазора.
Рекомендации по размещению реле
Между соседними коммутационными модулями оставляйте горизонтальный зазор не менее 20 мм.
Обеспечьте зазор по вертикали не менее 40 мм над и под устройством.
Избегайте размещения реле непосредственно над тепловыделяющими трансформаторами или источниками питания.
Обязательно используйте принудительное воздушное охлаждение (с использованием вытяжных вентиляторов), когда естественная конвекция не может поддерживать внутреннюю температуру окружающей среды ниже 40°C.
Расчеты установившегося тока говорят только половину истории. Запуск двигателя и нагрузка от ламп накаливания действуют агрессивно при первом включении. Они могут легко потреблять ток в 7–10 раз превышающий обычный установившийся ток в течение нескольких миллисекунд. Этот мощный всплеск может мгновенно испарить внутренний тиристор. Вы должны убедиться, что номинальный импульсный ток реле превышает максимально возможный ток повреждения. Инженеры измеряют эту возможность, используя спецификацию $I^2t$. Адекватный буфер $I^2t$ гарантирует, что реле выдержит резкие скачки нагрузки при запуске.
Индуктивные нагрузки в деактивированном состоянии создают агрессивную электрическую отдачу. Магнитное поле схлопывается и выбрасывает всплеск высокого напряжения обратно в линию. Чтобы это пережить, следует указать защитный SSR . Эти усовершенствованные устройства оснащены встроенными устройствами подавления переходного напряжения (TVS). Многие из них также используют надежные металлооксидные варисторы (MOV) на своих выходных клеммах. Эти внутренние компоненты безопасно поглощают разрушительные скачки напряжения. Они предотвращают беспорядочное проведение кремниевого переключателя во время переходных процессов.
Даже самые лучшие реле не могут пережить прямое короткое замыкание без внешней помощи. Стандартные механические выключатели действуют слишком медленно для защиты твердотельных компонентов. Кремниевая матрица сломается задолго до того, как сработает механический выключатель. В конструкцию панели необходимо интегрировать быстродействующие полупроводниковые предохранители. Предохранители класса T или J срабатывают за доли миллисекунды. Они успешно прерывают ток повреждения до того, как внутри реле произойдет термическое разрушение.
Просмотр каталогов поставщиков может сбить с толку даже опытных производителей панелей. Следуйте этой систематической логике составления короткого списка, чтобы подобрать именно то твердотельное реле для DIN-рейки, которое подойдет для вашего применения.
Шаг 1: Определите базовые пределы. Сначала вы должны рассчитать точный установившийся ток. Затем определите максимальный потенциальный пусковой ток. Наконец, смоделируйте или измерьте ожидаемую максимальную внутреннюю температуру панели в летних условиях эксплуатации.
Шаг 2. Сравните форм-факторы. Оцените физическую ширину доступных модулей. Некоторые ультратонкие модели имеют ширину всего 17,5 мм. Другим требуется более широкая площадь основания — 22,5 мм. Сравните эти размеры с имеющимся у вас пространством на железнодорожных путях.
Шаг 3. Проверьте соответствие и качество. Никогда не приобретайте непроверенные коммутационные компоненты. Короткий список поставщиков, которые предоставляют проверенные сертификаты UL, CSA и CE. Вам следует немедленно отказаться от любых компонентов, для которых отсутствуют опубликованные и поддающиеся проверке кривые снижения номинальных характеристик.
Шаг 4. Оцените типы соединений. Поставщики предлагают различные стили завершения. Выбирайте между стандартными винтовыми клеммами, пружинными зажимами или современными разъемами push-in. Основывайте это решение на конкретных требованиях производителя панели к виброустойчивости. Пружинные клеммы часто превосходно работают в производственных условиях с высокой вибрацией.
Выбор твердотельного реле, монтируемого на рейку, по сути, является мерой по снижению рисков. Успех во многом зависит от строгого соблюдения температурных ограничений и характеристик нагрузки. Вы не можете просто делать покупки, прочитав базовую номинальную силу тока на коробке. Чтобы гарантировать долгосрочную надежность, помните о следующих действиях:
Составьте карту вашего точного профиля нагрузки, определив, ведет ли он себя резистивно или индуктивно.
Рассчитайте максимальную внутреннюю температуру окружающей среды вашего корпуса, чтобы точно применить кривые снижения характеристик.
Размер компонентов реле должен составлять от 120% до 150% нормального непрерывного рабочего тока.
Используйте быстродействующие полупроводниковые предохранители для защиты от внезапных коротких замыканий.
Поручите своим инженерам и покупателям сначала собрать все данные об окружающей среде. Они должны составить карту своих точных параметров нагрузки, прежде чем запрашивать у поставщиков технические характеристики или оценочные образцы.
О: Основные различия заключаются в форм-факторе и управлении температурой. Модели на DIN-рейке обычно оснащены предварительно интегрированными радиаторами и крепятся непосредственно на стандартные 35-миллиметровые рейки. И наоборот, версии для монтажа на панели требуют монтажа на плоской поверхности, отдельных внешних радиаторов и тщательного нанесения термопасты.
О: Нет, большинство из них продаются как готовые «контакторы» со встроенными радиаторами. Однако их максимальный номинальный ток полностью зависит от этой встроенной возможности охлаждения. Именно из-за этой зависимости чтение графиков снижения номинальных характеристик производителей остается критически важным.
О: Перегрев обычно вызван недостаточной вентиляцией панели или недостаточным расстоянием по горизонтали между соседними модулями. Это также часто происходит, когда инженеры не могут соответствующим образом снизить номинальные характеристики реле при высоких температурах окружающей среды.
A: Он включается только тогда, когда синусоида переменного напряжения пересекает нулевую точку. Такое синхронизированное переключение сводит к минимуму агрессивные импульсные токи и снижает электрические шумы. Он идеально подходит для чисто резистивных нагрузок, таких как промышленные нагревательные элементы.
