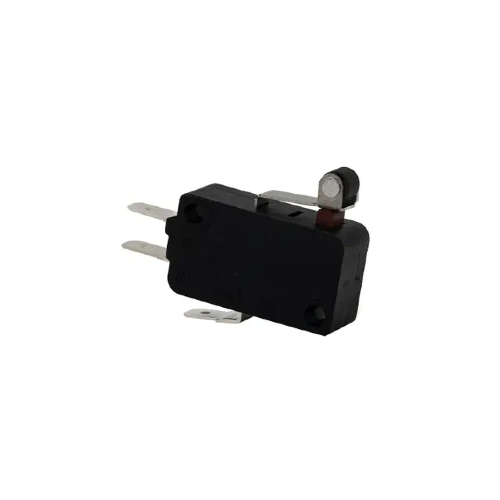

Микропереключатели , также известные как переключатели мгновенного действия, представляют собой небольшие, но мощные компоненты в различных электронных и промышленных приложениях. Их основная функция — обеспечить точное и надежное переключение в устройствах, где точность и скорость имеют решающее значение. Независимо от того, нужны ли они вам для бытовой техники, автомобильных систем или промышленного оборудования, правильное подключение микропереключателя обеспечивает его долговечность и надежную работу. В этом подробном руководстве мы расскажем вам все, что вам нужно знать о том, как подключить микропереключатель, от основ до пошаговых инструкций, конфигураций проводки, устранения неполадок и передового опыта.
Прежде чем погрузиться в процесс подключения микропереключателя, важно понять, что такое микропереключатель и как он работает. Микропереключатель — это электромеханическое устройство, которое использует физическую силу для активации электрической цепи. Слово «микро» в названии означает минимальное механическое движение, необходимое для срабатывания переключателя.
Микропереключатель — это тип переключателя, который работает с минимальным физическим усилием. Он предназначен для включения и выключения цепи быстрым щелчком, что обеспечивает высокую надежность и эффективность. Внутренний механизм обычно использует подпружиненный привод, который переключает переключатель между открытым и закрытым положениями.
Микропереключатель состоит из нескольких частей, которые работают вместе, обеспечивая надежное переключение:
Привод : Подвижная часть, которая нажимается, тянется или срабатывает для включения переключателя.
Контакты : электрические части, которые размыкают или замыкают цепь при включении привода.
Корпус : Внешний корпус, защищающий внутренние компоненты.
Пружина : Пружина внутри переключателя, обеспечивающая возврат привода в исходное положение после срабатывания.
Существуют различные типы микропереключателей, предназначенные для конкретных применений. Ниже приводится краткое описание распространенных типов:
Тип | Описание | Лучше всего использовать для |
Базовый микропереключатель | Стандартный микровыключатель с рычажным приводом. Он обеспечивает надежное мгновенное переключение общего назначения. | Приложения общего назначения, такие как бытовая техника. |
Роликовый микропереключатель | Имеет ролик на приводе для более плавной работы и снижения износа. | Приложения с повторяющимися движениями, такие как конвейерные ленты. |
Сверхминиатюрный микропереключатель | Компактная версия стандартного микропереключателя. Идеально подходит для приложений с ограниченным пространством. | Бытовая электроника и малое оборудование. |
Герметичный микропереключатель | Разработан с учетом защиты от воды, пыли и других факторов окружающей среды. | В суровых условиях, таких как уличное оборудование или промышленные площадки. |
Сильноточный микропереключатель | Способен выдерживать более высокие токи по сравнению со стандартными микропереключателями. | Приложения высокой мощности, такие как автомобильная и тяжелая техника. |
Прежде чем подключить микропереключатель, вам понадобится несколько необходимых инструментов и понимание клемм переключателя. Давайте пройдемся по компонентам и инструментам, необходимым для электромонтажа.
Для подключения микропереключателя вам потребуются следующие инструменты:
Инструменты для зачистки проводов : предназначены для снятия изоляции с концов проводов.
Отвертка : для затягивания винтов на клеммах переключателя.
Паяльник : При необходимости для постоянного подсоединения к клеммам.
Мультиметр : для проверки непрерывности и правильности проводки.
Соответствующие провода : Правильный калибр проводов для вашего применения.
Микропереключатель обычно имеет три клеммы: общий (C), нормально разомкнутый (NO) и нормально закрытый (NC). Понимание этих клемм имеет решающее значение для правильной проводки:
Общий (C) : Эта клемма является центральной точкой подключения, через которую питание поступает на переключатель или выходит из него.
Нормально разомкнутый (НО) : клемма НО открыта по умолчанию и контактирует только при нажатии переключателя.
Нормально закрытый (НЗ) : Клемма НЗ по умолчанию закрыта и размыкается при срабатывании переключателя.
Каждый терминал играет решающую роль в определении поведения переключателя при его активации.
Правильное подключение микропереключателя гарантирует его правильную работу и надежную работу в течение длительного времени. Ниже приведено пошаговое руководство, которое поможет вам подключить микровыключатель.
Начните с зачистки концов проводов , которые вы будете подключать к клеммам микропереключателя. Используйте инструменты для зачистки проводов, чтобы осторожно снять изоляцию, обнажив около 1/4 дюйма провода. Убедитесь, что сечения проводов соответствуют номиналу переключателя, чтобы избежать перегрузки переключателя.
Определите, какой терминал вы будете использовать, исходя из конфигурации, необходимой для вашего приложения:
Для нормально разомкнутой конфигурации (NO) подключите провод питания к общей клемме (C), а провод нагрузки — к клемме NO.
Для нормально закрытой конфигурации (NC) подключите провод питания к общей клемме (C), а провод нагрузки к клемме NC .
С помощью отвертки или паяльника (при необходимости) подсоедините подготовленные провода к соответствующим клеммам . Затяните винты, чтобы закрепить провода на месте. Убедитесь в отсутствии ослабленного соединения, так как это может привести к ненадежной работе выключателя.
После подключения микропереключателя важно проверить его перед использованием. С помощью мультиметра проверьте целостность цепи между общей клеммой (C) и клеммой NO или NC, в зависимости от конфигурации:
НЕТ : Не должно быть непрерывности до тех пор, пока не сработает переключатель.
НЗ : Непрерывность должна присутствовать до тех пор, пока не сработает переключатель.
Проверьте проводку, активировав переключатель вручную и убедившись, что он работает должным образом.
Микропереключатели универсальны и могут быть подключены в различных конфигурациях в зависимости от применения. Давайте рассмотрим некоторые распространенные конфигурации проводки для различных целей.
В нормально открытой (НО) конфигурации переключатель по умолчанию разомкнут и замыкает цепь только при срабатывании. Это наиболее часто используемая конфигурация для управления устройствами, которую следует активировать только при выполнении определенного условия.
Защитные блокировки : используются в машинах для обеспечения установки защитных ограждений перед тем, как машина сможет работать.
Концевые выключатели : на конвейерах для определения положения движущихся частей.
В нормально закрытой (NC) конфигурации переключатель по умолчанию закрыт, позволяя току течь через цепь до тех пор, пока переключатель не сработает, что размыкает цепь. Эта настройка используется, когда на устройство необходимо подать питание, если только не возникнет аварийная ситуация или условие безопасности, которое прерывает поток.
Кнопки аварийной остановки : в промышленных условиях нажатие кнопки приводит к немедленному отключению питания системы.
Системы сигнализации : для обнаружения открытия двери или окна.
Иногда, несмотря на правильную процедуру подключения, проблемы все же могут возникнуть. Ниже приведены некоторые распространенные проблемы и способы их устранения.
Если провода неправильно подключаются к клеммам микропереключателя, проверьте следующее:
Ослабленные винты : Убедитесь, что винты надежно затянуты вокруг концов проводов.
Изоляция провода : Убедитесь, что на той части провода, которая должна соприкасаться с клеммой, не осталось изоляции.
Неправильное сечение провода : Убедитесь, что сечение провода соответствует номинальному току переключателя.
Если микропереключатель не активируется или не деактивируется должным образом, проверьте:
Неправильное подключение клемм : Убедитесь, что для конфигураций NO или NC используются правильные клеммы.
Неисправный переключатель : Если после проверки переключатель по-прежнему не работает, возможно, он поврежден или неисправен.
С помощью мультиметра проверьте целостность цепи и проверьте правильность проводки. Это поможет вам выявить любые проблемы перед использованием переключателя в цепи под напряжением.
Чтобы обеспечить надежную работу ваших микропереключателей в течение долгого времени, следуйте следующим рекомендациям при их подключении:
Всегда отключайте питание перед подключением микропереключателя, чтобы избежать поражения электрическим током или повреждения.
Используйте изолированные инструменты, чтобы снизить риск случайного короткого замыкания.
Убедитесь, что каждый провод надежно прикреплен к клеммам, чтобы избежать плохого контакта и ненадежной работы.
Для постоянных соединений рассмотрите возможность пайки проводов, а не использования винтов.
Используйте правильный калибр проводов и убедитесь, что номинальный ток микропереключателя соответствует требованиям применения, чтобы предотвратить перегрев или выход из строя.
Правильное подключение микропереключателя имеет важное значение для обеспечения надежной работы и долговечности. Следуя шагам, описанным в этом руководстве, вы сможете с уверенностью подключить микропереключатель для вашего конкретного применения, будь то промышленная автоматизация, бытовая техника или автомобильные системы. Важно проверить проводку перед установкой и следовать рекомендациям по обеспечению безопасных и безопасных соединений, чтобы избежать потенциальных проблем. Правильная проводка гарантирует, что ваш микропереключатель будет работать точно и эффективно с течением времени, предотвращая дорогостоящие простои и ремонт.
В Clion Electric Co., Ltd. мы специализируемся на поставке высококачественных микропереключателей, предназначенных для удовлетворения потребностей различных отраслей промышленности. Наша продукция создана для обеспечения длительной и надежной работы в широком спектре применений. Если вы ищете экспертное руководство или идеальное решение для микропереключателей для вашего проекта, мы приглашаем вас обратиться к нам. Наша команда всегда готова помочь вам выбрать правильные компоненты и обеспечить успех ваших проектов электромонтажа. Позвольте нам помочь вам сделать лучший выбор для ваших потребностей в коммутации.
НИКАКИЕ терминалы не открыты по умолчанию и закрываются только при срабатывании. Клеммы НЗ по умолчанию закрыты и открываются при срабатывании.
Микропереключатели обычно предназначены для управления низким напряжением, но некоторые модели могут выдерживать более высокие токи. Убедитесь, что переключатель рассчитан на напряжение и ток в вашей системе.
Не обязательно. Большинство микропереключателей имеют винтовые клеммы, которые не требуют пайки. Однако в некоторых случаях может потребоваться пайка для более прочного соединения.
С помощью мультиметра проверьте целостность цепи в нужных положениях (НО или НЗ), чтобы убедиться, что переключатель работает правильно при нажатии.
Неправильная проводка может привести к неисправности переключателей, сбою срабатывания или даже повреждению устройства или цепи. Всегда дважды проверяйте соединения и конфигурации перед включением питания.
