Выбор неправильного компонента для компактной панели управления не только приводит к задержкам сборки. Это сопряжено с риском термического сбоя, дугового замыкания и серьезного несоблюдения требований при промышленной эксплуатации. Вы можете предположить, что одинаковое количество контактов гарантирует плавную блокировку. Они этого не делают. Хотя коммутационные устройства выглядят в высшей степени стандартизированными, допуски разъемов на рынке сильно различаются. Конструкции клемм и характеристики материалов существенно различаются у разных производителей.
Если вы не соблюдаете эти соединения, вы ставите под угрозу безопасность панели и время безотказной работы. В этом руководстве подробно описаны электрические, механические и экологические критерии, необходимые для оценки совместимости. Мы покажем вам, как безупречно подобрать релейную розетку для интеграции Вы научитесь проверять текущую мощность, указывать правильные способы монтажа и выбирать правильные технологии терминалов. Применение этих правил обеспечивает долгосрочную надежность ваших систем управления. миниатюрных реле .
Конфигурация выводов — это только первый шаг: размер лопаток, шаг и количество полюсов должны совпадать, но фактическая совместимость определяется термическим снижением номинальных характеристик и диэлектрической прочностью.
Номинальный ток должен превышать нагрузку. Миниатюрному силовому реле на 16 А требуется релейная розетка на 16 А (или выше), чтобы предотвратить деградацию клемм при постоянной нагрузке.
Монтаж определяет скорость обслуживания. Выбор между релейными розетками, монтируемыми на DIN-рейку, и основаниями, монтируемыми на печатной плате, влияет на время замены и устранения неисправностей в будущем.
Технология клемм снижает частоту отказов: клеммы Push-in обеспечивают превосходную виброустойчивость по сравнению с традиционными винтовыми клеммами в тяжелых промышленных условиях.
Инженеры часто сталкиваются с необходимостью быстрой сборки панелей управления. Такая спешка приводит к серьезным ошибкам совместимости компонентов. Понимание механических последствий плохого сопряжения предотвращает дорогостоящие сбои системы.
Многие технические специалисты попадают в ловушку, предполагая универсальную совместимость. Они считают, что совпадение расположения контактов гарантирует безопасную работу устройств разных марок. Это опасное заблуждение. Вы можете подключить устройство к произвольной релейной базе только потому, что оно подходит. Однако толщина лезвия и контактное напряжение различаются на доли миллиметра. Ослабленные соединения уменьшают площадь физического контакта. Это плохое натяжение сопряжения напрямую вызывает микродугу. Со временем микродуга разрушает покрытие клемм и ставит под угрозу всю схему.
Некачественные материалы создают явные локальные проблемы с нагревом. Когда вы соединяете качественный коммутационный блок с низкосортной базой, база становится узким местом. Низкий металл внутри основания сопротивляется электрическому потоку. Сопротивление генерирует тепло во время непрерывной работы. Это тепловое накопление приводит к спеканию окружающего пластика. Это быстро снижает срок службы обоих компонентов. Кроме того, плавление пластика может мгновенно лишить вас дорогостоящих сертификатов панели UL/IEC.
Промышленная среда наказывает шкафы управления. Тяжелая техника производит постоянные низкочастотные вибрации. Если в вашей розетке отсутствуют подходящие удерживающие зажимы, эти вибрации постепенно смещают вставные компоненты. Незапланированные простои обходятся производственным предприятиям в тысячи долларов в минуту. При выборе компонентов учитывайте механическую безопасность, чтобы предотвратить такие внезапные отключения.
Распространенные ошибки:
Игнорирование микродопусков между компонентами разных марок.
Если предположить, что нагрузка 8 А делает базу 10 А приемлемой для устройства на 16 А.
Забываем установить фиксаторы в зонах повышенной вибрации.
Выбор подходящей базы требует методической оценки. Вы должны согласовать три различных инженерных измерения, чтобы обеспечить безопасную работу.
Соответствие напряжения и допустимой силы тока не подлежит обсуждению. База должна выдерживать максимальный ток повреждения системы, а не только номинальную нагрузку. Выбор релейной розетки на 16 А абсолютно необходим при развертывании миниатюрных устройств высокой емкости. Если снизить базовый номинал, внутренние шины перегреются.
Также необходимо проверить диэлектрическую прочность. Этот показатель определяет максимальное напряжение, которое пластиковый корпус может выдержать перед разрушением. Проверьте напряжение изоляции между катушкой и контактом. Затем проверьте изоляцию между полюсами. Высокая диэлектрическая прочность предотвращает возникновение опасной поперечной дуги во время скачков напряжения.
Физические форм-факторы диктуют немедленную совместимость. Вы должны сравнить конфигурации лезвий с конфигурациями с круглыми контактами. Блейд-терминалы обычно сочетаются с аналогами серии Omron MY/LY. Конфигурации с круглыми выводами доминируют в старых, мощных промышленных таймерах. Затем точно сопоставьте количество полюсов. Убедитесь, что однополюсные (SPDT), двухполюсные (DPDT) или четырехполюсные (4PDT) настройки совпадают. Наконец, внимательно проверьте допуски на расстояние между шагами, чтобы избежать изгиба штифтов во время вставки.
Промышленные компоненты требуют строгих сертификатов безопасности. Ищите независимые одобрения на самой базе. Он должен иметь собственную маркировку UL508, CE или CSA. Никогда не предполагайте, что сертификация верхнего устройства распространяется на нижнее основание. Строго оценивайте классы воспламеняемости. Используйте пластик с рейтингом UL94 V-0 для промышленных систем управления. Эти пластмассы самозатухают в течение десяти секунд, предотвращая распространение пожара в шкафу.
Оценочный параметр | Ключевой параметр | Инженерный стандарт |
|---|---|---|
Электрическая мощность | Ток и диэлектрическая прочность | Соответствовать или превышать предел 16 А; Изоляция переменного тока >2000 В |
Механическая схема | Стиль и шаг вывода | Лезвие против круглого штифта; Точное соответствие шага в мм |
Безопасность материала | Рейтинг воспламеняемости | UL94 V-0 (самозатухающий) |
Инженеры монтируют устройства по-разному в зависимости от пространственных ограничений и требований к техническому обслуживанию. Вы должны выбрать стиль монтажа, подходящий для вашей конкретной среды развертывания.

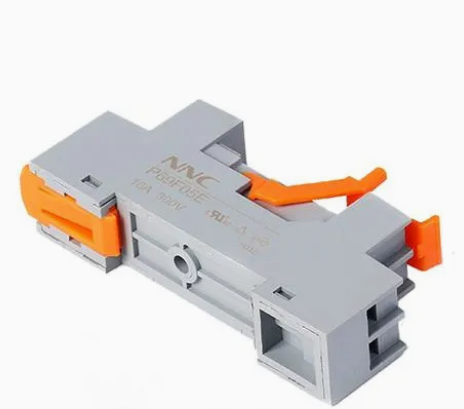

Эти модульные блоки скользят непосредственно по стандартным металлическим направляющим шириной 35 мм. Они представляют собой отраслевой стандарт для панелей управления и шкафов автоматизации. Качественная вставная релейная розетка, предназначенная для DIN-рейки, обеспечивает быструю замену на месте. Оценивая эти модели, проверьте прочность сцепления с рельсом. Слабые захваты приводят к скольжению устройств вбок во время проводки. Оцените ширину занимаемой площади, чтобы сэкономить пространство на горизонтальной панели. Наконец, проанализируйте логику маршрутизации проводов. Лучшие конструкции физически отделяют входные клеммы катушки от клемм высоковольтной нагрузки.
Инженеры выбирают крепления для печатных плат для серийной OEM-электроники и компактных контроллеров двигателей. Эти устройства припаиваются непосредственно к печатным платам. Критерии оценки здесь сильно смещаются в сторону производственных реалий. Вы должны подтвердить термостойкость волновой пайки. Пластик не может деформироваться в процессе заводской пайки. Тщательно измерьте высоту стойки. Правильные зазоры позволяют промывать корпус химическим флюсом. Оптимизация занимаемой площади остается жизненно важной для уменьшения размеров плат.
В некоторых условиях стандартные DIN-рейки становятся бесполезными. Тяжелые транспортные средства и автомобильные отсеки испытывают сильную многоосную тряску. Основания для монтажа на панели ввинчиваются непосредственно в металлическое шасси. Они обладают беспрецедентной механической жесткостью. При их выборе оцените долговечность фланца. Тонкие пластиковые фланцы трескаются под действием крутящего момента. Проверьте допуски монтажных отверстий для винтов, чтобы обеспечить совмещение с предварительно просверленными пластинами шасси.
Категория монтажа | Лучшая среда применения | Основные критерии выбора |
|---|---|---|
Монтаж на DIN-рейку | Промышленные панели управления | Прочность сцепления рельсов, разделение проводов |
Монтаж на печатной плате | OEM-платы массового производства | Сопротивление волновой пайки, высота зазора |
Крепление на шасси | Тяжелый транзит / Автомобильная промышленность | Толщина фланца, долговечность резьбовых отверстий |
Выбор компонентов влияет на работу электриков, собирающих конечный продукт. Конструкция и аксессуары терминалов определяют, насколько быстро команды будут создавать и обслуживать панель.
Типы проводных интерфейсов определяют долгосрочную надежность вашего шкафа. Перед вами два основных выбора:
Винтовые клеммы: они остаются традиционным и экономичным стандартом. Они легко принимают самые разные сечения проводов. Однако они по-прежнему очень чувствительны к расшатыванию. Термоциклирование и вибрация машины со временем выкручивают винты. Им требуются регулярные программы поддержания крутящего момента для предотвращения дуговых замыканий.
Клеммы Push-In Plus/пружинные зажимы: эти современные конструкции значительно сокращают время установки. Они обеспечивают непрерывное, виброустойчивое соединение. Внутренняя пружина поддерживает постоянное напряжение независимо от изменений температуры. Однако они требуют строгого соблюдения ограничений по калибру проводов (AWG). Электрики должны обжимать наконечники на многожильных проводах перед их подключением.
Голые базы редко работают в одиночку в профессиональной среде. Для создания надежной системы вам потребуются дополнительные аксессуары. Давайте рассмотрим важные дополнения для развертывания миниатюрного силового реле .

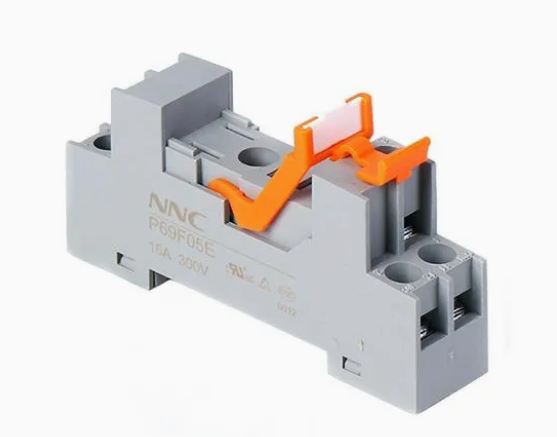

Удерживающие зажимы/рычаги выталкивателя: они абсолютно обязательны. Они надежно фиксируют верхний блок. Они понадобятся вам при монтаже панелей в перевернутом положении или в зонах с повышенной вибрацией. Рычаги выталкивателя также защищают пальцы технического персонала во время технического обслуживания.
Модули защиты: переключение катушек приводит к опасным скачкам напряжения. Вам понадобится место для установки сменных варисторов, RC-цепей или обратноходовых диодов. Эти небольшие модули поглощают переходные напряжения и защищают чувствительные выходы ПЛК.
Маркерные метки: Без надлежащей маркировки крупномасштабные панели выглядят как запутанные лабиринты. Метки-маркеры с защелками обеспечивают критическую организацию. Они обеспечивают безопасную и эффективную работу пользователя во время экстренного устранения неполадок.
Рекомендации по прокладке проводки: Всегда прокладывайте низковольтные провода катушки вдали от проводов высоковольтной нагрузки. Используйте основы логической изоляции, чтобы физически обеспечить такое разделение. Аккуратно зачистите изоляцию проводов, чтобы не оголить медь за пределами клеммной колодки.
Переход от технической теории к закупкам требует дисциплинированной логики закупок. Выполните следующие действия, чтобы уверенно завершить составление спецификации (BOM).
Никогда не угадывайте совместимость. Всегда открывайте паспорт производителя. Найдите раздел «Рекомендуемые разъемы». Производители разрабатывают эти парные компоненты одновременно. Использование одной и той же марки для обеих половин гарантирует точное контактное натяжение. Это также защищает вашу гарантию. Если неподходящий блок выйдет из строя, производитель немедленно аннулирует вашу гарантийную претензию.
Дефицит цепочки поставок иногда вынуждает вас смешивать бренды. Когда вам необходимо развернуться, действуйте как одитор. Проверьте точные размеры штифта в миллиметрах. Строго проверяйте толщину и ширину лезвия. Проверьте совместимость материалов контактов. Избегайте соединения луженых контактов с голыми латунными розетками, так как гальваническая коррозия разрушит соединение. Исследование этих физических размеров предотвращает катастрофические эксплуатационные сбои.
Не заказывайте тысячи единиц вслепую. Сначала запросите технические образцы у своего дистрибьютора. Как только они прибудут, проверьте физическую силу спаривания. Хорошая розетка промышленного реле требует сильного и целенаправленного давления для установки устройства. Оцените ощущение при введении проволоки. Передайте образцы вашим специалистам по сборке. Спросите их, легко ли откручиваются винты клемм. Спросите, надежно ли вставные пружины захватывают наконечники. Физическая проверка всегда важнее бумажных спецификаций.
Выбор монтажной основы для вашего коммутационного устройства представляет собой важное инженерное решение. Это включает в себя строгий температурный контроль, механическую стабильность и планирование долговечности панелей. Вы не можете относиться к этим базам как к универсальным товарам. Допуски, классы воспламеняемости и конструкции клемм определяют безопасность всей вашей электрической системы.
Отдавайте приоритет сертифицированным компонентам, имеющим маркировку UL и CE. Идеально соблюдайте номиналы электрического тока, чтобы безопасно справляться с неисправностями. Учитывайте эффективность сборки, используя вставные клеммы и подходящие удерживающие зажимы. Завершив составление спецификации, внимательно просмотрите таблицы данных. Перед оптовым заказом запросите физические образцы для проверки силы сопряжения. Выполнение этих шагов гарантирует прочную, надежную и удобную в обслуживании панель управления.
О: Технически он может работать, но нарушает лучшие практики электрического проектирования и может не пройти проверку панели. Всегда соблюдайте или превышайте максимальный номинал реле, чтобы внутренние шины розетки могли выдерживать внезапные токи повреждения.
О: Нет. Даже если количество штифтов идеально совпадает, толщина лезвия, расстояние между шагами и механизмы блокировки сильно различаются у разных производителей. Всегда проверяйте габаритные чертежи в технических паспортах перед соединением компонентов.
A: Зажимы предотвращают смещение реле из-за механической вибрации, ударов при транспортировке или теплового расширения. Они гарантируют постоянный электрический контакт и предотвращают локальный нагрев или внезапные простои в работе.
A: Разъемы с логической изоляцией физически отделяют входные клеммы катушки от клемм высоковольтной нагрузки. Такая конструкция значительно повышает безопасность, увеличивает диэлектрическую прочность и обеспечивает более четкую организацию проводки внутри панели управления.
