Компактное быстродействующее реле высокой мощности JQX-30F

Краткое введение в продукт

Силовое реле NNC71A(JQX-30F) — это устройство, специально разработанное для приложений, требующих значительной мощности и надежности.Благодаря компактной конструкции и ряду сертификатов это реле создано для обеспечения стабильной работы в различных средах.Универсальные варианты монтажа и настраиваемое напряжение катушки делают его гибким выбором для многих промышленных и электронных систем.

Особенности продукта:

• Сертификаты: Сертификация CE и CCC, обеспечивающая соответствие международным стандартам качества и безопасности.

• Прочная конструкция: Прочная конструкция выдерживает удары и вибрацию, что делает ее пригодной для суровых условий.

• Коммутируемая мощность: Реле способно выдерживать значительную номинальную нагрузку 30 А и идеально подходит для коммутационных приложений высокой мощности.

• Варианты монтажа: Предлагает установку с помощью болтов для безопасной и простой интеграции в существующие установки.

Технические характеристики

• Форма обратной связи: 1A (НО), 1B (НЗ), 1C (НО и НЗ) / 2A (НО), 2B (НЗ), 2C (НО и НЗ)

• Номинальная нагрузка: 30А

• Макс. напряжение переключения: 240 В переменного тока/28 В постоянного тока

• Контактное сопротивление: ≤100 мОм

• Материал: Серебряный сплав

• Электрическая жизнь: ≥1*10^5 операций

• Механическая жизнь: ≥1*10^7 операций

• Рабочее напряжение: Постоянный ток: ≤75% от номинального напряжения, переменный ток: ≤80% от номинального напряжения

• Напряжение отпускания: Постоянный ток: ≥10 % от номинального напряжения, переменный ток: ≥30 % от номинального напряжения

• Напряжение катушки: 6-220 В постоянного тока, 6-380 В переменного тока (доступна настройка)

• Мощность катушки: постоянный ток: 2,0 Вт, переменный ток: 4 ВА

• Время забирать: ≤25 мс

• Время выпуска: ≤15 мс

• Диэлектрическая прочность: 1500 В переменного тока/1 мин (ток утечки 1 мА) между однополюсными и разнополюсными контактами, 2500 В переменного тока/1 мин между контактами и катушкой

• Изоляционное сопротивление: ≥100 мОм (500 В постоянного тока)

• Температура окружающей среды: от -25℃ до 55℃

• Влажность окружающей среды: 45%-75% относительной влажности

• Атмосферное давление: 86-106кПа

• Ударная устойчивость: 10G (синусоидальный полуволновой импульс: 11 мс)

• Устойчивость к вибрации: 10–55 Гц (двойная амплитуда: 1,5 мм)

• Dimensions: 43 мм*35,5 мм*48 мм

• Масса: Прибл.70г

Преимущества продукта

• Компактная конструкция: NNC71A(JQX-30F) имеет компактный форм-фактор, что позволяет экономить место при установке.

• Настраиваемое напряжение катушки: Возможность настройки напряжения катушки позволяет адаптировать реле к конкретным требованиям применения.

• Короткое время работы: Благодаря времени срабатывания и отпускания, составляющему менее 30 мс, реле обеспечивает быстрое переключение.

• Высокая диэлектрическая прочность: Высокая диэлектрическая прочность реле между контактами и катушкой повышает безопасность и надежность в использовании.

• Увеличенный срок службы: Реле рассчитано на длительный срок службы: электрический срок службы составляет более 100 000 операций, а механический срок службы превышает один миллион операций.

• Широкий диапазон рабочих температур: Реле эффективно работает в широком диапазоне температур и подходит как для внутреннего, так и для наружного применения.

Приложение

NNC71A(JQX-30F) хорошо подходит для использования в таких приложениях, как промышленные системы управления, схемы электропитания и автомобильная электроника, где важны высокая мощность переключения и долговременная надежность.

Вывод для вас, чтобы выбрать один

Силовое реле NNC71A(JQX-30F) — это прочное, универсальное и надежное решение для приложений с высокой токовой нагрузкой.При номинальной нагрузке 30 А он обеспечивает эффективную коммутацию мощности.Его контакты из серебряного сплава обеспечивают длительный электрический и механический срок службы, а компактная конструкция и настраиваемое напряжение катушки позволяют адаптировать его для различных проектов.Превосходная диэлектрическая прочность и устойчивость к ударам и вибрации NNC71A делают его идеальным выбором для сложных промышленных условий.

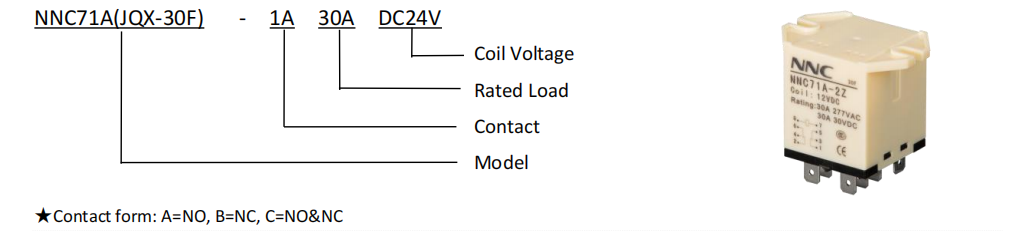

Модель и описание

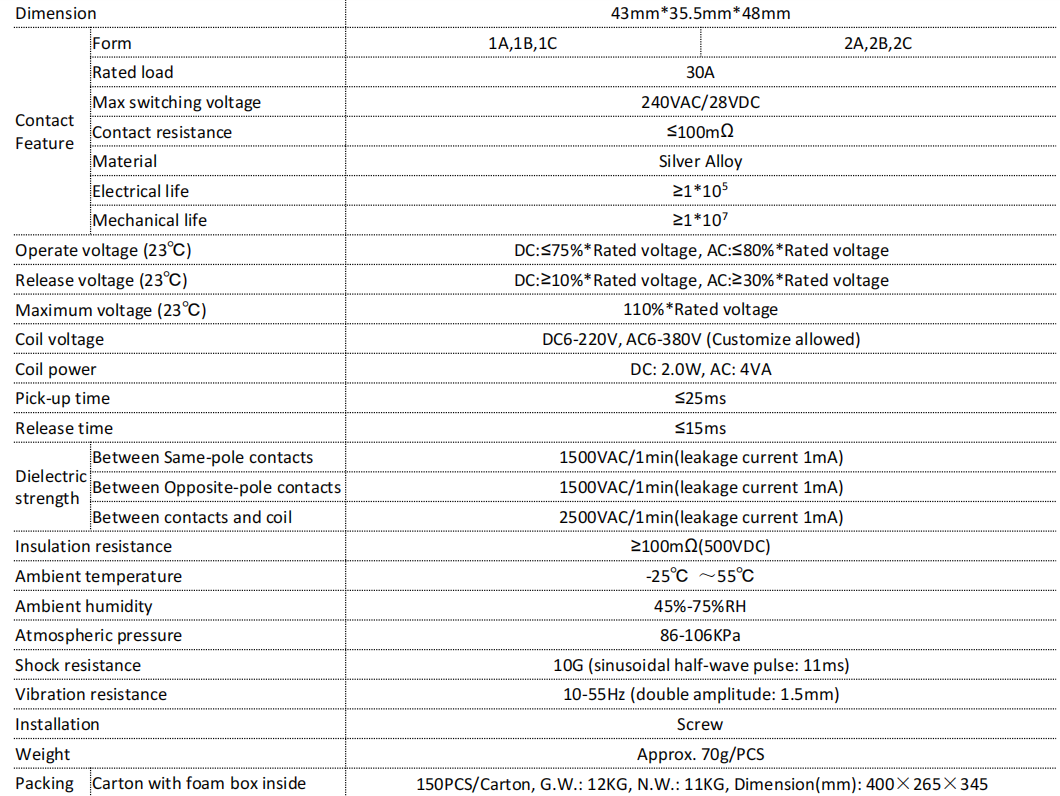

Спецификация
