Миниатюрная реле печатной платы с индикатором светодиода SMD 14 футов-1Z

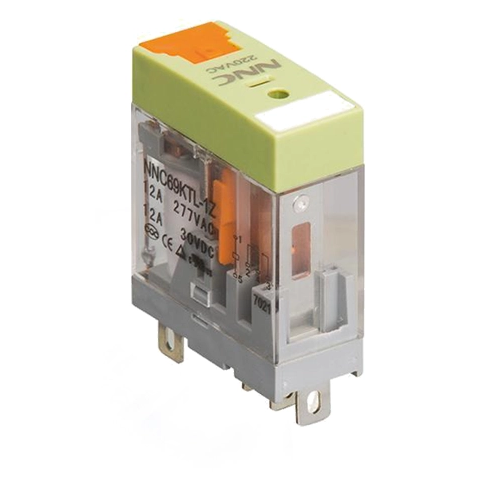

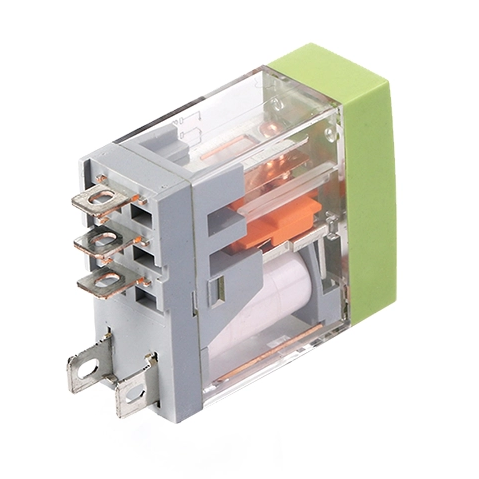

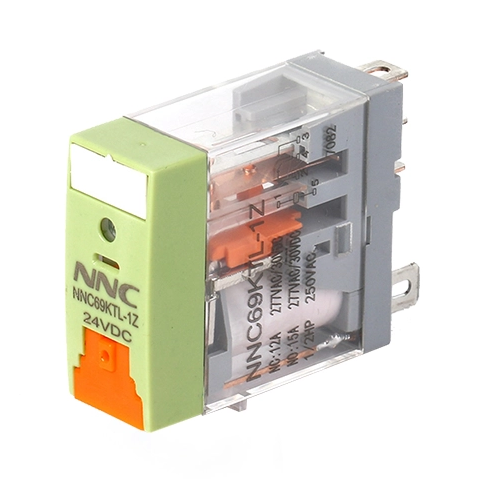

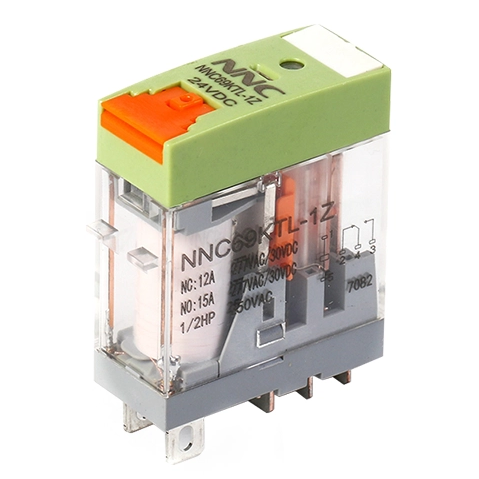

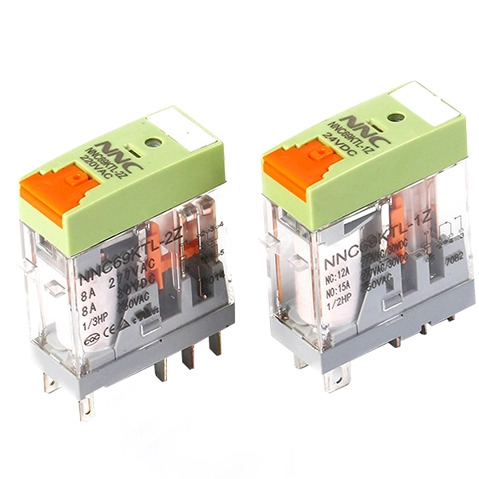

Введение продукта: NNC69KTL-1Z Miniature PCB Реле

Лучшее введение для вас, чтобы выбрать nnc69ktl-1z

Это компактное и универсальное решение для широкого спектра электронных применений. С большим диапазоном напряжения катушки. Об этом реле он предлагает параметры настройки для удовлетворения конкретных требований. Нагрузка на его форму 1a, 1b, 1c обеспечивает надежную производительность при различных электрических нагрузках. Для его компактных размеров делает его идеальным для соответствия большему количеству приложений. С такими функциями, как серебряные контакты сплавов, высокая диэлектрическая прочность и превосходное сопротивление шоку и вибрации, NNC69KTL-1Z является надежным и долговечным выбором для ваших электронных проектов.

Ключевые функции:

• Модель: NNC69KTL-1Z (JQX-14FT)-компактное и мощное реле, предназначенное для широкого спектра приложений.

• Напряжение катушки: DC3-110V, AC6-240V, с параметрами настройки, доступными для удовлетворения ваших конкретных требований.

• Номинальная нагрузка: форма 1a, 1b, 1c, обеспечивая надежную производительность при различных электрических нагрузках.

• Контактная форма: a = no (обычно открыт), b = nc (обычно закрыто), c = no & nc (обычно открытый и обычно закрытый), предлагая гибкость в конструкции цепи.

• Размер: 28,8 мм x 12,7 мм x 34 мм, что делает его идеальным выбором для приложений с ограниченным пространством.

Технические спецификации:

• Номинальная нагрузка: № 15A, NC 12A, 8A, способная обрабатывать существенные электрические нагрузки.

• Максимальное напряжение переключения: 240VAC/28VDC, обеспечение безопасности и надежности в средах высоковольтных средств.

• Сопротивление контакта: ≤100 МОм, гарантируя минимальную потерю энергии и оптимальную передачу сигнала.

• Материал: Серебряный сплав, известный своей превосходной проводимостью и долговечностью.

• Электрический срок службы: ≥1*10^5 циклов, обеспечивая долгосрочную надежность без частых замены.

• Механическая жизнь: ≥1*10^7 циклов, демонстрируя исключительную выносливость в повторяющихся операциях.

Эксплуатационные параметры:

• Работая напряжение: DC: ≤75% от номинального напряжения, переменного тока: ≤80% номинального напряжения, обеспечивая стабильную работу в пределах широкого диапазона напряжения.

• Напряжение высвобождения: DC: ≥10% от номинального напряжения, переменного тока: ≥30% номинального напряжения, для надежного дегрогризации.

• Максимальное напряжение: 110% номинального напряжения, обеспечивающее запас безопасности против колебаний напряжения.

Безопасность и экологическое сопротивление:

• Диэлектрическая прочность: обеспечивает надежную защиту с 1000 Вк/1 мин для контактов с тем же полюсом и противоположным полюсом, а также 5000 Вак/1 мин для контактов и катушки.

• Сопротивление изоляции: ≥100 мОм (500 В постоянного тока), обеспечивая безопасность от утечки электрической точки зрения.

• Условия окружающей среды: подходит для широкого диапазона температур (от -55 до 70 ℃) и уровней влажности (35%-80%RH), что делает его универсальным для различных сред.

• Сопротивление шока и вибрации: способный выдержать 10-г шока и 10-55 Гц, обеспечивая стабильную работу в сложных условиях.

Простота установки:

• Параметры установки: печатная плата или розетка с DIN Rail, обеспечивая гибкость в методах установки в соответствии с вашей установкой.

Упаковка:

• Упаковка: коробка с пеной, 500pcs/carton, обеспечивая безопасную и организованную транспортировку.

• Вес: ок. 17G/PCS, GW: 10 кг, северо -запад: 9 кг, что делает его легким и простым в обращении.

Больше информации вы должны знать:

• Схема подключения и вид внизу: доступно для легкой интеграции в ваши проекты.

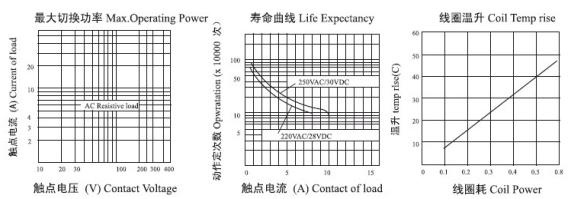

• График производительности: демонстрирует характеристики производительности реле, помогая в дизайне и выборе.

Заключение для вас, чтобы сделать выбор

Наше миниатюрное реле NNC69KTL-1Z-это не просто компонент; Это стремление к совершенству во всех аспектах ваших электронных проектов. Мы приглашаем вас испытать разницу, которую качество, надежность и точность могут сделать в вашей деятельности.

В конце концов, я хотел бы сказать вам, если у вас есть некоторые запросы, пожалуйста, не стесняйтесь обращаться к нам. Мы с нетерпением ждем возможности служить вам и построить дружеские деловые отношения.

Низкое низкое   напряжение,

Может быть вашим первым выбором.
