Могут ли твердотельные реле переключать нагрузки как переменного, так и постоянного тока?

Твердотельное реле (SSR) — это усовершенствованный тип реле, в котором для переключения электрических цепей используются полупроводниковые компоненты, что устраняет необходимость в механических движущихся частях. В отличие от традиционных электромеханических реле, твердотельные реле обеспечивают более высокую скорость переключения, более длительный срок службы, более тихую работу и большую надежность. Эти реле широко используются как в промышленности, так и в быту для управления устройствами высокой мощности, такими как двигатели, нагревательные элементы и системы освещения, с минимальным износом. Понимание способности твердотельных реле выдерживать нагрузки как переменного тока (переменного тока), так и постоянного тока (постоянного тока) имеет решающее значение, поскольку различные нагрузки требуют особых конструкций и соображений для эффективного переключения. Понимание того, как твердотельные реле работают в системах переменного и постоянного тока, помогает обеспечить выбор правильного типа реле для различных приложений, оптимизируя производительность и безопасность в различных отраслях.

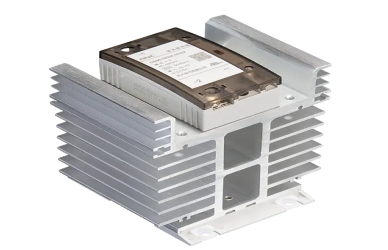

Понимание твердотельных реле

1. Что такое твердотельное реле?

Твердотельное реле (SSR) — это электронный переключатель, в котором используются полупроводниковые компоненты, такие как транзисторы или тиристоры, для управления электрическими цепями без движущихся частей. Когда подается небольшой управляющий сигнал, ТТР активирует полупроводник, позволяя течь току. ТТР обычно используются для быстрого, надежного и бесшумного переключения в промышленных и потребительских приложениях.

2. Ключевые различия между твердотельными реле и электромеханическими реле

Механизм переключения :

В твердотельных реле для переключения цепей используются электронные компоненты, а в электромеханических реле (ЭМР) для перемещения контактов используется электромагнит.

Долговечность :

SSR служат дольше из-за отсутствия механических частей, тогда как EMR со временем изнашиваются при повторяющихся механических движениях.

Скорость :

SSR могут переключаться быстрее, чем EMR, что делает их идеальными для высокоскоростных приложений.

Шум :

SSR работают бесшумно, а EMR во время переключения издают «щелчок».

Размер и вес :

SSR меньше и легче по сравнению с EMR, которые более громоздки из-за своих механических частей.

3. Преимущества РСБ

Увеличенный срок службы :
ТТР не имеют механических частей, что приводит к меньшему количеству отказов и более длительному сроку службы по сравнению с EMR.

Более быстрое переключение :
ТТР обеспечивают быстрое переключение, что делает их подходящими для высокоскоростных приложений.

Более тихая работа :
твердотельные накопители работают бесшумно, что идеально подходит для чувствительных к шуму сред.

Энергоэффективность :
твердотельные накопители более энергоэффективны и выделяют меньше тепла, чем EMR.

Надежность :
ТТР более надежны в суровых условиях благодаря меньшему количеству движущихся частей.

Могут ли твердотельные реле переключать нагрузки как переменного, так и постоянного тока?

Твердотельные реле (SSR) — это универсальные устройства, которые могут работать с нагрузками как переменного тока (переменного тока), так и постоянного тока (постоянного тока). Однако конструкция и работа ТТР для приложений переменного и постоянного тока различаются из-за разных характеристик цепей переменного и постоянного тока. Ниже приводится объяснение того, как ТТР проектируются для каждого типа нагрузки, а также проблемы, связанные с переключением переменного тока на постоянный.

1. Переключение нагрузки переменного тока

Как ТТР справляются с нагрузками переменного тока .
В ТТР, предназначенных для нагрузок переменного тока, обычно используются такие компоненты, как симисторы или тиристоры. Эти полупроводниковые устройства позволяют току течь в обоих направлениях, что важно для цепей переменного тока. Твердотельные реле обнаруживают точку пересечения нуля сигнала переменного тока для включения и выключения реле, обеспечивая плавное переключение с минимальными потерями мощности и предотвращая пусковые токи.

Общие применения в системах переменного тока .
ТТР широко используются для управления мощными устройствами в системах переменного тока, в том числе:

Системы HVAC : Управление компрессорами и вентиляторами кондиционирования воздуха.

Управление освещением : регулирование состояния включения/выключения крупных систем освещения.

Нагреватели : Управление питанием нагревательных элементов.

Двигатели : Для управления операциями запуска/остановки двигателя.

2. Переключение нагрузки постоянного тока

Как ТТР управляют цепями постоянного тока .
В ТТР для приложений постоянного тока используются МОП-транзисторы или IGBT (биполярные транзисторы с изолированным затвором) для переключения нагрузок постоянного тока. В отличие от переменного тока, постоянный ток течет в одном направлении, поэтому эти реле предназначены для работы с постоянным током в одном направлении. В цепях постоянного тока твердотельные реле должны быть в состоянии решать проблемы, присущие переключению постоянного тока, например, предотвращать образование дуги при разрыве цепи.

Почему для нагрузок постоянного тока требуются специальные твердотельные реле :
Нагрузки постоянного тока представляют собой проблему, поскольку ток естественным образом не падает до нуля, как в системах переменного тока. При отключении цепи постоянного тока ток может вызвать искрение на контактах переключателя, что со временем может привести к повреждению твердотельного реле. Поэтому твердотельные реле постоянного тока изготавливаются с более высокими номинальными напряжениями и токами, чтобы выдерживать такие нагрузки. Кроме того, для подавления скачков напряжения при переключении нагрузок постоянного тока часто используются специализированные компоненты, такие как снабберные схемы.

3. Проблемы переключения переменного и постоянного тока

Разница в напряжении и токе :

Цепи переменного тока . В цепях переменного тока напряжение и ток меняют направление и естественным образом падают до нуля в конце каждого цикла. Это делает переключение нагрузок переменного тока менее стрессовым для реле, поскольку ток естественным образом «обнуляется» при размыкании переключателя.

Цепи постоянного тока . В цепях постоянного тока ток течет в одном направлении и естественным образом не падает до нуля. Это затрудняет разрыв цепи без причинения ущерба. ТТР для переключения постоянного тока должны выдерживать непрерывные скачки тока и напряжения, что является более сложной задачей, чем в цепях переменного тока.

Механизмы переключения :

Переключение переменного тока : ТТР для цепей переменного тока обычно используют симисторное переключение, что позволяет им переключаться в обоих направлениях и получать выгоду от обнаружения перехода через нуль для снижения шума переключения и износа компонентов.

Переключение постоянного тока : ТТР для цепей постоянного тока требуют МОП-транзисторов или IGBT, которые специально разработаны для обработки однонаправленного тока и высоких скоростей переключения цепей постоянного тока.

Рассеяние тепла :
ТТР постоянного тока могут генерировать больше тепла, чем ТТР переменного тока, из-за более высокого постоянного тока, которым они управляют. Правильный отвод тепла и управление температурным режимом необходимы для обеспечения эффективной работы в приложениях постоянного тока.

Применение ТТР в цепях переменного и постоянного тока

Твердотельные реле (SSR) широко используются в цепях как переменного, так и постоянного тока благодаря их быстрому, надежному переключению, долговечности и эффективности. Ниже приведены ключевые применения в каждом типе схем:

1. Применение переменного тока

Системы HVAC :
SSR управляют компрессорами , вентиляторами и насосами в системах HVAC, обеспечивая плавное и надежное переключение для регулирования температуры и воздушного потока.

Управление освещением .
Используемые в коммерческих и промышленных системах освещения, ТТР эффективно переключают сильноточные цепи освещения, а также подходят для регулирования яркости.

Нагревательные элементы :
ТТР используются для управления электрическими нагревательными элементами в водонагревателях, духовках и промышленных обогревателях, обеспечивая точный контроль температуры при бесшумной работе.

2. Приложения постоянного тока

Системы солнечной энергии :
ТТР управляют переключением солнечных панелей, инверторов и батарей, что делает их идеальными для управления нагрузками постоянного тока в системах возобновляемой энергии.

Устройства с батарейным питанием .
В устройствах с батарейным питанием, таких как электромобили и портативные источники питания, твердотельные реле обеспечивают эффективное распределение энергии и безопасную работу.

Автомобильные цепи :
ТТР используются в системах электромобилей для управления освещением, двигателями и вентиляторами, обеспечивая долговечность и высокую надежность для автомобильных применений.

Выбор правильного SSR для вашего приложения

Выбор правильного твердотельного реле (SSR) обеспечивает безопасную, эффективную и надежную работу в цепях переменного или постоянного тока. Вот руководство по ключевым факторам, которые следует учитывать:

1. Факторы, которые следует учитывать при выборе твердотельных реле для цепей переменного или постоянного тока.

Номинальный ток :
выберите твердотельное реле с номинальным током, превышающим максимальный ток нагрузки, чтобы предотвратить перегрев и обеспечить безопасность.

Номинальное напряжение :
Убедитесь, что номинальное напряжение твердотельного реле соответствует рабочему напряжению схемы или превышает его.

Тип нагрузки (переменный или постоянный ток) :
ТТР для цепей переменного тока обычно используют симисторы или тиристоры, тогда как МОП-транзисторы или IGBT используются для цепей постоянного тока, для эффективного переключения которых требуются специализированные компоненты.

Скорость переключения :
выберите SSR с соответствующей скоростью переключения в зависимости от вашего приложения, например, для быстрого переключения для управления двигателем или освещения.

Рассеяние тепла :
твердотельные реле, работающие с большими токами, нуждаются в адекватном теплоотводе, чтобы предотвратить перегрев и обеспечить долгосрочную надежность.

2. Зачем нужны специализированные ТТР для нагрузок постоянного тока

Цепи постоянного тока более сложны для ТТР, поскольку ток течет непрерывно, в отличие от переменного тока. Это увеличивает риск возникновения дуги при переключении. Специализированные твердотельные реле для нагрузок постоянного тока разрабатываются на основе МОП-транзисторов или IGBT и часто включают снабберные схемы для защиты от скачков напряжения и обеспечения безопасного переключения.

Часто задаваемые вопросы

1. Может ли одно твердотельное реле одновременно переключать переменный и постоянный ток?

Нет, одно твердотельное реле обычно предназначено для цепей переменного или постоянного тока, но не для обеих цепей одновременно. Для каждого типа необходимы специализированные реле.

2. Имеют ли ТТР разные конструкции для цепей переменного и постоянного тока?

Да, ТТР для цепей постоянного тока часто имеют дополнительные функции, такие как защита от обратного тока, в то время как ТТР переменного тока могут включать обнаружение перехода через ноль.

3. Могут ли ТТР коммутировать высоковольтные нагрузки переменного тока?

Да, доступны твердотельные реле с высоким напряжением для систем управления, таких как промышленные нагревательные элементы или мощные двигатели.

4. Являются ли твердотельные реле более эффективными для нагрузок постоянного тока по сравнению с механическими реле?

Да, твердотельные реле, как правило, более эффективны для нагрузок постоянного тока, поскольку они не подвержены механическому износу, свойственному электромеханическим реле, и обеспечивают более быстрое и надежное переключение.

Заключение

Твердотельные реле (SSR) обеспечивают исключительную универсальность при коммутации нагрузок переменного и постоянного тока, что делает их пригодными для широкого спектра применений, от промышленных систем до бытовой электроники. В то время как ТТР для цепей переменного тока обычно используют симисторы или тиристоры для управления переменным током, ТТР для цепей постоянного тока требуют специализированных компонентов, таких как МОП-транзисторы или IGBT, для управления постоянным током и предотвращения таких проблем, как искрение. Выбор правильного твердотельного реле в зависимости от конкретного применения — с учетом таких факторов, как ток, напряжение и тип нагрузки — имеет важное значение для обеспечения оптимальной производительности, безопасности и долговечности системы. Выбор подходящего твердотельного реле обеспечивает надежную работу, эффективное распределение мощности и защиту электрических компонентов, повышая общую производительность ваших цепей.
