Надежное электромеханическое реле переключения высокой мощности MKP3P

Описание продукта

HHC70/3-1(MKP3P) — это надежное электромеханическое реле, разработанное для приложений большой мощности.Это реле разработано для обеспечения надежных коммутационных возможностей с упором на надежность и долговечность эксплуатации.Компактный размер и универсальные возможности монтажа делают его идеальным выбором для широкого спектра промышленных и электронных систем.

Особенности продукта

1. Сертификаты: Реле сертифицировано CE и CCC, что обеспечивает соответствие строгим стандартам качества и безопасности.

2. Прочная конструкция: Он имеет прочную конструкцию, устойчивую к ударам и вибрациям, подходящую для работы в сложных условиях.

3. Увеличенный срок службы: Реле рассчитано на длительный срок эксплуатации: электрический срок службы превышает 100 000 циклов, а механический срок службы превышает 10 миллионов циклов.

4. Мощные рейтинги контактов: Имеет 1 группу контактов на 50 А и 2 группы на 40 А, что обеспечивает широкие возможности переключения нагрузки.

5. Гибкость монтажа: Доступны варианты крепления как на болтах, так и на DIN-рейке, что упрощает интеграцию в существующие системы.

Технические характеристики

• Контактное сопротивление: ≤100 мОм

• Электрическая жизнь: ≥10^5 циклов (при частоте 10 операций в минуту)

• Механическая жизнь: ≥10^7 циклов (при частоте 300 операций в минуту)

• Напряжение катушки: постоянный ток: 6–220 В, переменный ток: 6–380 В

• Время забирать: <25 мс

• Время выпуска: ≤15 мс

• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты с током утечки 1 мА между однополюсными и разнополюсными контактами и 2500 В переменного тока между контактами и катушкой.

• Изоляционное сопротивление: 100 МОм

• Температура окружающей среды: от -20℃ до +40℃ (без конденсации)

• Влажность окружающей среды: от 20% до 85% относительной влажности

• Атмосферное давление: от 86 до 106 кПа

• Ударная устойчивость: 10G (с синусоидальным полуимпульсом 11 мс)

• Устойчивость к вибрации: 10–55 Гц с двойной амплитудой 1,5 мм.

• Dimensions: 64×35×35 мм

• Масса: Примерно 160 г.

Преимущества продукта

• Высокая грузоподъемность: реле рассчитано на ток до 50 А для одиночного контакта и до 40 А для двойного контакта и предназначено для коммутации большой мощности.

• Быстрая работа: Быстрое время захвата и отпускания обеспечивает быструю и оперативную работу в автоматизированных системах.

• Широкий диапазон напряжения: Широкий диапазон напряжения катушки обеспечивает совместимость с различными источниками питания.

• Безопасность и надежность: Высокая диэлектрическая прочность и сопротивление изоляции способствуют безопасности и надежности реле.

• Экологическая устойчивость: Реле выдерживает широкий диапазон температур, уровней влажности и атмосферного давления, что делает его пригодным для различных условий эксплуатации.

• Компактная конструкция: Несмотря на свою высокую мощность, реле имеет компактный форм-фактор, что позволяет экономить место при установке.

Приложение

HHC70/3-1(MKP3P) хорошо подходит для применения в автомобильной, телекоммуникационной, промышленной автоматизации и электроснабжении, где высокая коммутационная мощность и долгосрочная надежность имеют первостепенное значение.

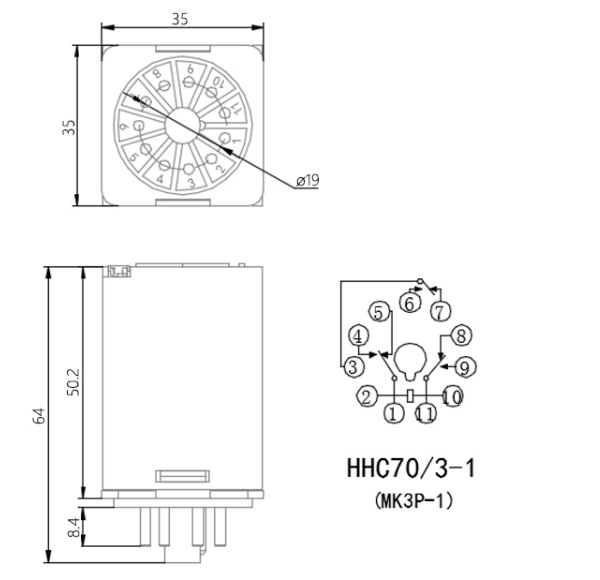

Размеры и установка
