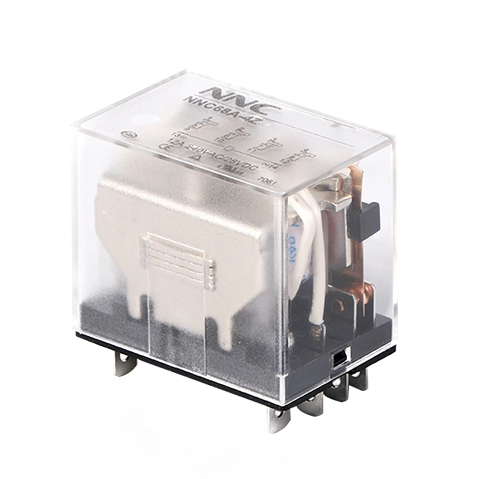

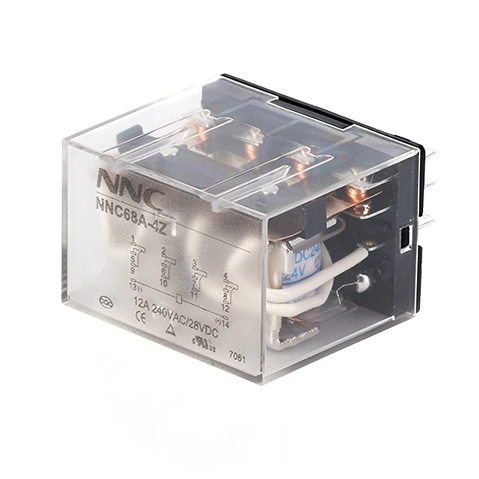

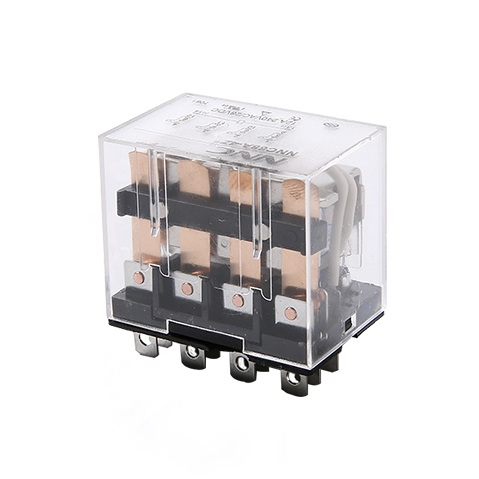

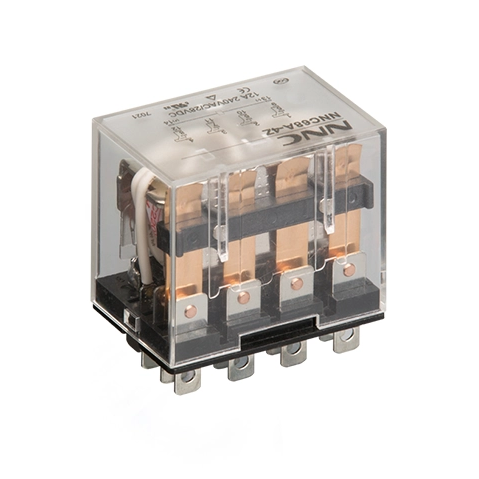

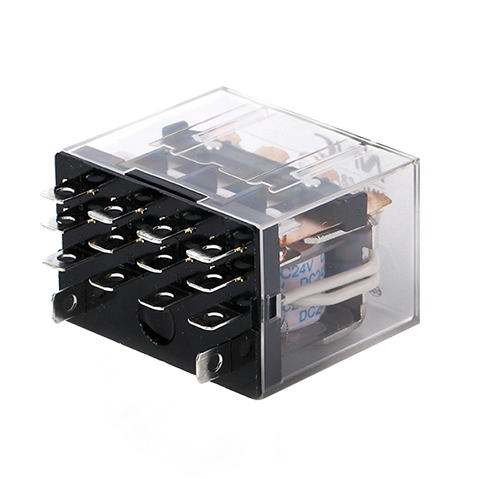

Миниатюрное промежуточное реле мощности LY4 — это компактный универсальный электрический компонент, разработанный CLION Electric (модель: NNC68A ), предназначенный для удовлетворения разнообразных потребностей в управлении питанием в различных отраслях. Это реле, работающее по принципу электромагнетизма, имеет структуру сердечника, состоящую из одной катушки, якоря и прецизионных контактов: когда ток протекает через катушку, создается магнитное поле, которое притягивает якорь, замыкая контакты и обеспечивая управление цепью. Его отличает коммутационная способность 15 А , ключевое преимущество, которое позволяет ему справляться с высокими электрическими нагрузками, что делает его гораздо более надежным, чем стандартные маломощные реле. Будучи реле общего назначения с одной катушкой , оно сочетает в себе простоту и производительность и подходит как для промышленного, так и для коммерческого применения, где важны надежность и экономия места.
68А-4З(ЛИ3)

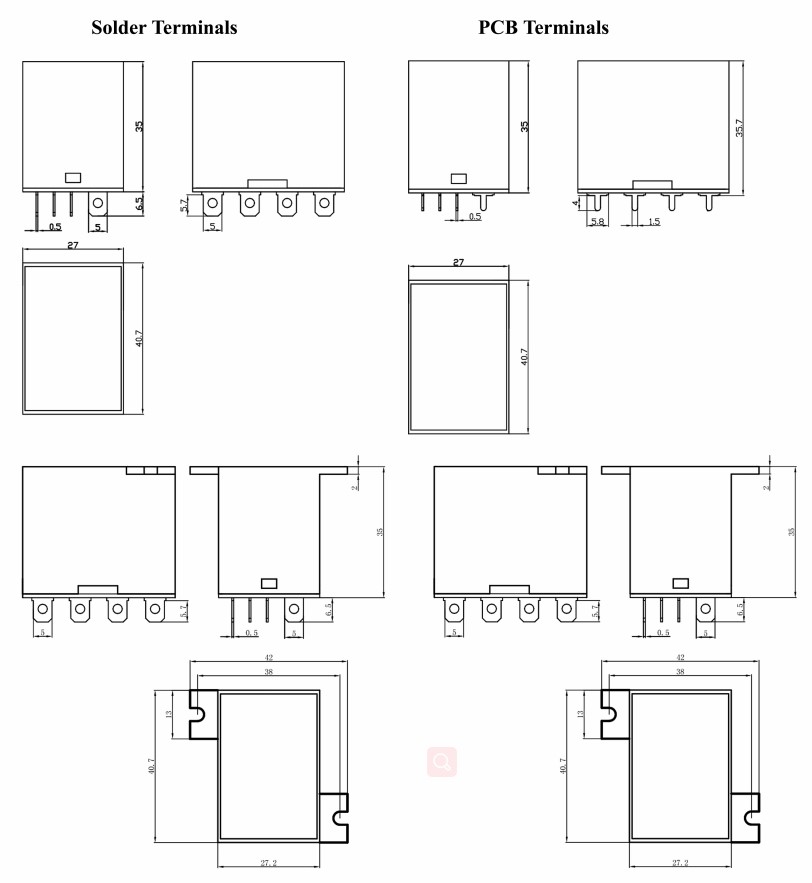

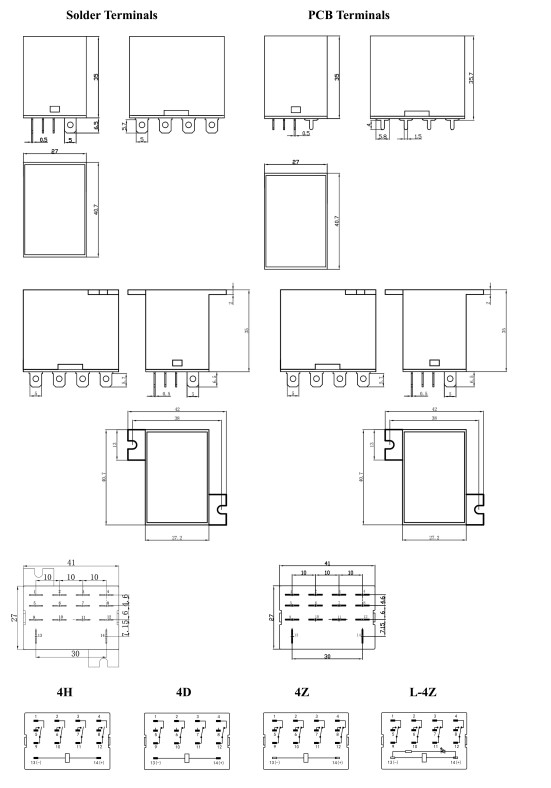

Измерение | 27,3 мм*41 мм*35 мм | |

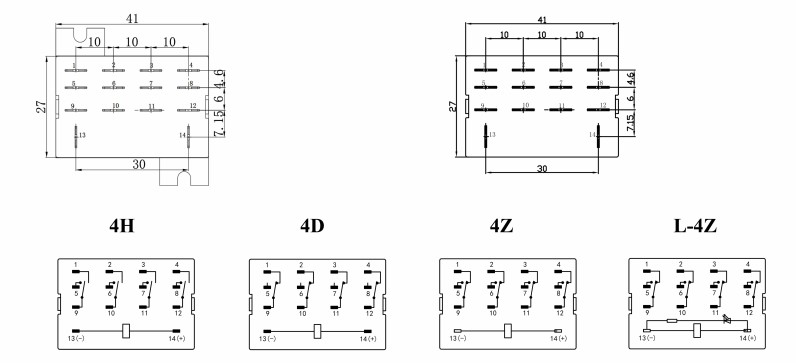

Контактная функция | Форма | 4Z (4pdt); 4h (4pst-no); 4d (4pst-nc) |
Номинальная нагрузка | 12A | |
Максимальное напряжение переключения | 240VAC/28 В постоянного тока | |
Контактное сопротивление | ≤100 мОм | |
Материал | Ag сплав (Agsno2) | |
Электрическая жизнь | ≥1*105 | |
Механическая жизнь | ≥1*107 | |
Работайте напряжение (23 ℃) | DC: ≤75%*Номинальное напряжение, AC: ≤80%*Номинальное напряжение | |
Напряжение высвобождения (23 ℃) | DC: ≥10%*Номинальное напряжение, AC: ≥30%*Номинальное напряжение | |
Максимальное напряжение (23 ℃) | 110%*Номинальное напряжение | |
Напряжение катушки | DC6-220V, AC6-380V (настройка разрешена) | |
Сила катушки | Постоянный ток: 1,5 Вт, переменный ток: 3,0 ВА | |
Время забора | ≤15 мс | |
Время выпуска | ≤10 мс | |
Диэлектрическая прочность | Между открытыми контактами того же полюса | 1000VAC за 1 минуту |
Между контактами разных полюсов | 1000VAC за 1 минуту | |
Между контактами и катушкой | 1500VAC за 1 минуту/4500VAC в течение 1 минуты | |
Устойчивость к изоляции | ≥100 мОм (500 В постоянного тока) | |
Температура окружающей среды | -40°С ~ 85°С | |
Окружающая влажность | 45%-75% относительной влажности | |
Атмосферное давление | 86-106KPA | |
Шоковое сопротивление | 10G (синусоидальный полу-волновой пульс: 11 мс) | |
Вибрационное сопротивление | 10-55 Гц (двойная амплитуда: 1,5 мм) | |
Установка | PCB или гнезда с DIN RAIL | |
Масса | Прибл. 65 г/шт. | |
Упаковка | Картон с бумажной коробкой внутри | 300 шт/коробка, вес: 20 кг, вес 19 кг, размер (мм): 330×310×345 |
В основе реле LY4 лежит его исключительная коммутационная способность 15 А — важнейшая характеристика, которая позволяет ему управлять системами высокой мощности, такими как двигатели промышленного оборудования, мощные компрессоры систем отопления, вентиляции и кондиционирования и крупномасштабные осветительные системы. В отличие от реле меньшего размера, которые борются с перегрузками, реле CLION LY4 сохраняет стабильную работу даже в энергоемких сценариях, снижая риск износа контактов или отказа цепи.
Однообмоточная конструкция миниатюрного промежуточного силового реле LY4 меняет правила игры для инженеров и монтажников. Это устраняет сложность подключения двойной катушки, сокращает время установки и сводит к минимуму вероятность ошибок при подключении. Такая конструкция также уменьшает общую площадь реле, позволяя легко интегрировать его в многолюдные печатные платы или в тесные корпуса оборудования, что идеально подходит для проектов, где пространство ограничено.
Компактное электромагнитное реле LY4 имеет размеры всего 27,3×41×35 мм (согласно техническим характеристикам CLION) и весит примерно 65 г на единицу. Несмотря на небольшой размер, он имеет прочную конструкцию: контакты из сплава Ag (AgSnO2) устойчивы к коррозии и износу, обеспечивая длительный электрический срок службы ≥1×10⁵ циклов и механический срок службы ≥1×10⁷ циклов . Такая долговечность делает его экономически эффективным выбором для длительного использования.
В отличие от реле, предназначенных для конкретного применения, реле общего назначения LY4 адаптируется к различным отраслям. Он безупречно работает в промышленных панелях управления, бытовой электронике (например, крупной бытовой технике), автомобильных вспомогательных системах (например, электрических стеклоподъемниках) и даже в новых энергетических установках (например, небольших солнечных инверторах). Его гибкость устраняет необходимость хранения нескольких типов реле, упрощая управление запасами для предприятий.
Реле CLION LY4 уделяет приоритетное внимание энергоэффективности благодаря низкому энергопотреблению катушки: 1,5 Вт для моделей постоянного тока и 3,0 ВА для моделей переменного тока. Он также поддерживает широкие возможности настройки напряжения — диапазон напряжений катушек от 6 В постоянного тока до 220 В постоянного тока и от 6 В до 380 В переменного тока , поэтому его можно интегрировать в глобальные электрические системы без дополнительных адаптеров. Эта совместимость является ключевым преимуществом для предприятий, работающих в нескольких регионах.
На производственных предприятиях миниатюрное промежуточное силовое реле LY4 используется для управления двигателями, конвейерами и нагревательными элементами. Например, в штамповочной машине реле 15 А коммутационная способность управляет пусковым током двигателя, а конструкция с одной катушкой обеспечивает быстрое и безошибочное подключение во время сборки машины. Способность реле работать при температуре от -40°C до 85°C также делает его пригодным для суровых заводских условий.
Системы отопления, вентиляции и кондиционирования воздуха (HVAC) используют реле для переключения компрессоров и вентиляторов. высоким Коммутационная способность реле CLION LY4 15 А управляет током компрессоров систем отопления, вентиляции и кондиционирования, а его энергоэффективная катушка снижает общее энергопотребление системы. Кроме того, его диэлектрическая прочность 1500 В переменного тока между контактами и катушкой предотвращает утечки тока, обеспечивая безопасную эксплуатацию в жилых и коммерческих зданиях.
Для производителей автомобилей миниатюрное промежуточное силовое реле LY4 идеально подходит для вспомогательных функций, таких как электрические стеклоподъемники, дворники и обогреватели сидений. Его компактный размер помещается в тесные дверные панели или приборную панель, а его ударопрочность 10G (синусоидальный импульс 11 мс) выдерживает вибрацию автомобиля. также Контакты из серебряного сплава обеспечивают надежную работу при экстремальных перепадах температур: от холодной зимы до жаркого лета.
В крупной бытовой электронике, такой как электрические духовки, стиральные машины или усилители домашнего кинотеатра, реле общего назначения LY4 действует как предохранительный выключатель. Он контролирует подачу мощности к компонентам высокой мощности, предотвращая перегрузки. реле Низкое энергопотребление соответствует современным стандартам энергоэффективности, помогая электронике соответствовать глобальным сертификатам, таким как Energy Star.
Миниатюрное реле промежуточной мощности LY4 поддерживает максимальное коммутируемое напряжение 240 В переменного тока (переменный ток) или 28 В постоянного тока (постоянный ток) — диапазон, который охватывает большинство промышленных, коммерческих и жилых электрических систем. Совместимость по напряжению гарантирует, что его можно использовать в различных приложениях без проблем, связанных с напряжением.

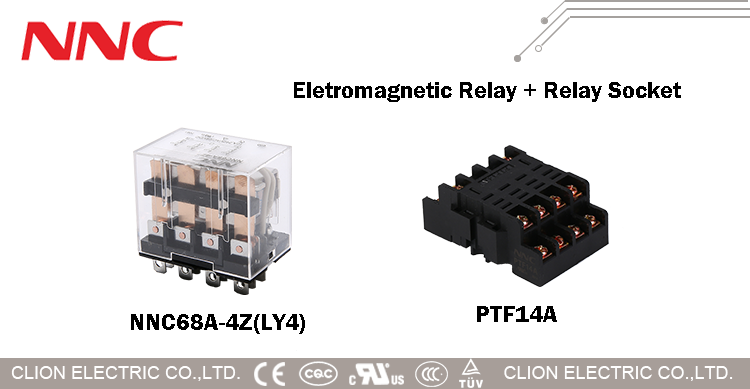

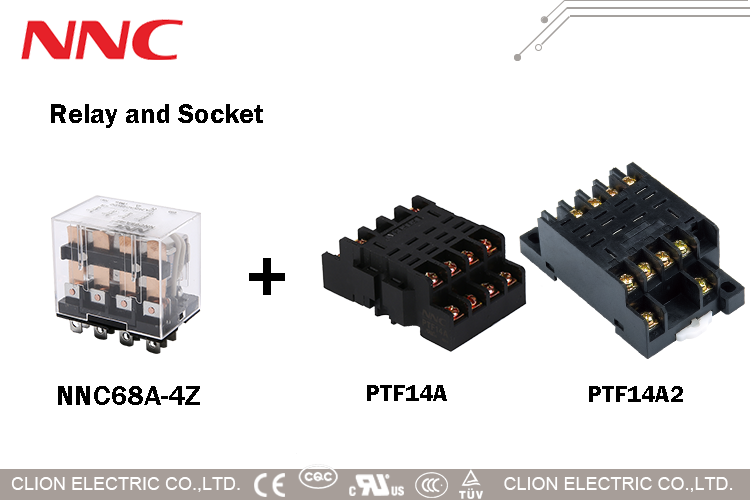

Да. Реле LY4 предназначено для двойных вариантов установки: его можно припаивать непосредственно к печатным платам (печатным платам) для компактной электроники или монтировать через гнездо на DIN-рейки для промышленных панелей управления. Такая гибкость позволяет легко интегрировать его в различные аппаратные конфигурации.
Реле имеет сопротивление изоляции ≥100 МОм (измерено при 500 В постоянного тока). Такое высокое сопротивление предотвращает утечку тока между контактами и катушкой, снижая риск коротких замыканий и обеспечивая соответствие мировым стандартам безопасности (например, IEC, UL).
