Системы промышленной автоматизации и электрического управления работают под невероятно высокими ставками. Использование неправильного коммутационного компонента в этих требовательных средах может привести к катастрофическим сбоям системы. Это приводит к дорогостоящим простоям в работе и создает серьезную угрозу безопасности на рабочем месте. Когда вы открываете шкаф управления на заводе, мощное реле становится незамеченным героем всей мощной электрической системы. Инженеры специально разрабатывают эти прочные электромеханические компоненты для надежной передачи огромного количества тока. Они работают безупречно даже в самых суровых промышленных условиях, которые только можно себе представить.
Это подробное руководство расскажет вам все, что вам нужно знать, чтобы определить и выбрать идеальное коммутационное устройство для вашего конкретного применения. Мы подробно рассмотрим критические характеристики. К ним относятся номинальные значения постоянного тока, сложные типы нагрузки, специальные материалы контактов и важные факторы окружающей среды.
Независимо от того, являетесь ли вы инженером-электриком, специалистом по техническому обслуживанию, коммерческим электриком или специалистом по закупкам, эта статья предоставляет надежную основу для принятия решений. Следуя этим рекомендациям, вы сможете обеспечить долгосрочную стабильность системы. Вы защитите дорогостоящее оборудование и будете соблюдать строгие стандарты безопасности на всех этапах своей деятельности.

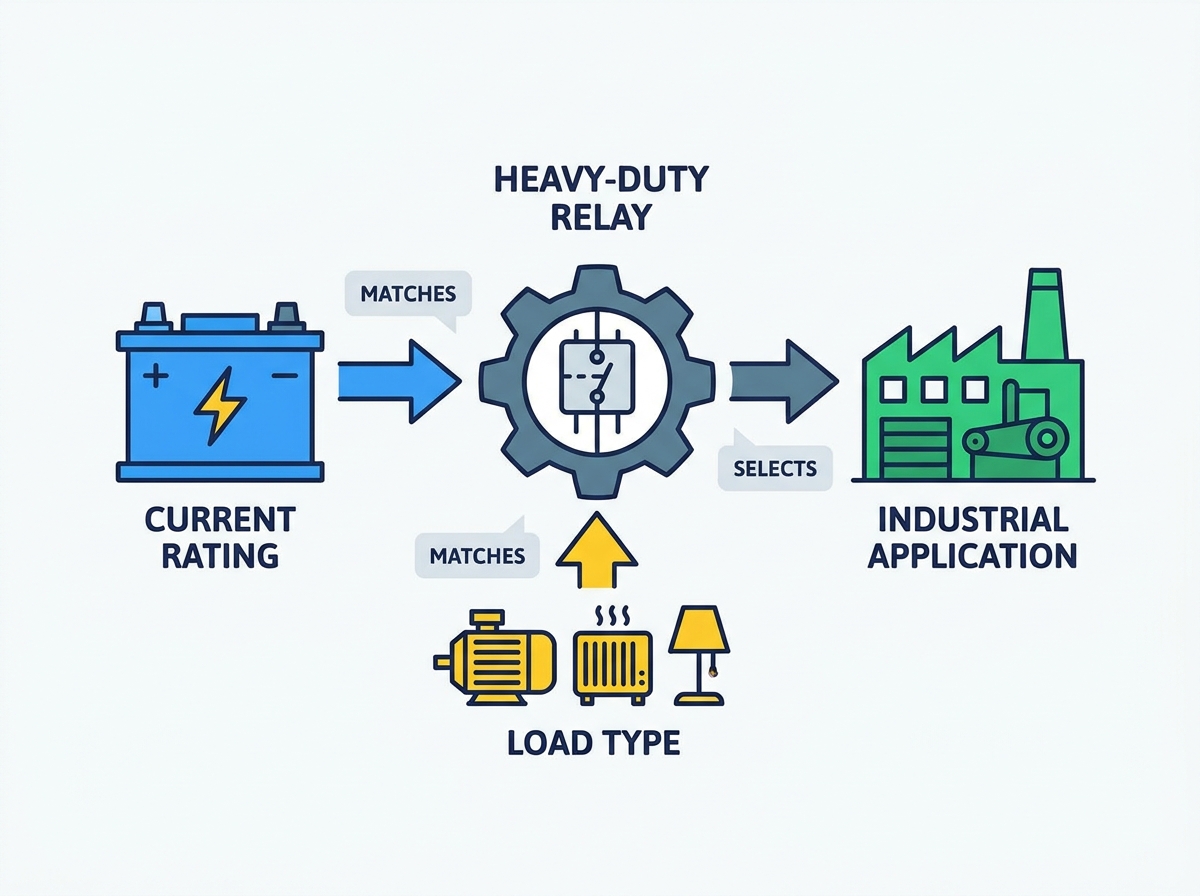

Тип нагрузки определяет выбор: номинальный ток реле, указанный в технических характеристиках, никогда не является абсолютным значением. Оно резко меняется в зависимости от того, является ли подключенная электрическая нагрузка резистивной, индуктивной или емкостной.
Пусковой ток имеет решающее значение: всегда необходимо учитывать первоначальный всплеск электрической энергии, генерируемой двигателями, трансформаторами и большими осветительными приборами. Этот мгновенный всплеск легко может быть в десять раз выше, чем непрерывный рабочий ток.
Контактный материал имеет значение: выбор правильной контактной металлургии предотвращает катастрофическую контактную сварку. Такие материалы, как оксид серебра и олова, необходимы для высоких пусковых нагрузок и значительно продлевают срок службы.
Защита окружающей среды: Для суровых промышленных условий требуются корпуса с соответствующими классами защиты. Эти герметичные устройства выдерживают пыль, влагу, сильную вибрацию и экстремальные колебания температуры.
Для принятия обоснованных решений по закупкам и проектированию важно четко определить основной компонент. Вы должны отличать настоящие изолирующие устройства для тяжелых условий эксплуатации от стандартных электронных переключателей потребительского уровня.
Стандартные электромеханические реле обычно предназначены для приложений с низким энергопотреблением. Обычно максимальный ток составляет от 10А до 15А. Эти устройства идеально подходят для основных печатных плат, бытовой техники и легких коммерческих систем управления. Напротив, промышленные варианты для тяжелых условий эксплуатации созданы для решения самых сложных задач. Они специально созданы для безопасного и многократного переключения на ток 30 А, 40 А, 80 А или даже 120 А и выше.
Физическая конструкция отражает эту огромную разницу в электрической мощности. Высокоамперные устройства имеют гораздо большие зазоры между контактами, что помогает гасить электрические дуги. Они используют значительно более толстые медные клеммы для рассеивания выделяемого тепла. Кроме того, они имеют высоконадежную конструкцию электромагнитной катушки, позволяющую поддерживать сильное контактное давление при физических нагрузках.
Особенность | Стандартное электромеханическое реле | Реле для тяжелых условий эксплуатации |
|---|---|---|
Текущая мощность | Обычно до 15А. | от 30А до 120А и выше |
Контактный разрыв | Маленький для стандартного переключения | Большой размер для расширенного подавления дуги |
Размер терминала | Контакты печатной платы или тонкие лепестковые разъемы | Толстые винтовые клеммы и прочные лопатки |
Основной вариант использования | Бытовая электроника и средства управления освещением | Промышленные двигатели, системы отопления, вентиляции и кондиционирования и тяжелая техника |
Переход на более надежное решение становится абсолютно необходимым, когда стандартные компоненты начинают преждевременно выходить из строя. Работа за пределами безопасных температурных параметров является серьезным тревожным сигналом. Распространенными причинами капитального ремонта вашей системы коммутации являются частые сварки или плавления контактов в текущих стандартных реле. Еще одним явным показателем является эксплуатация оборудования в средах с постоянно высокими температурами окружающей среды, которые разлагают стандартные пластмассы.
В частности, если вы переключаете электродвигатели с высоким крутящим моментом, промышленные компрессоры или тяжелые нагревательные элементы, стандартный агрегат не выживет. Приложения, требующие непрерывной, бесперебойной сильноточной работы в течение продолжительных смен без термического пробоя, требуют подхода, рассчитанного на тяжелые условия эксплуатации.
Текущие отраслевые тенденции указывают на масштабный сдвиг в подходе инженеров к электрическому переключению. В условиях быстрого глобального расширения инфраструктуры электромобилей и децентрализации сетей возобновляемой энергии панели управления выдерживают беспрецедентные напряжения постоянного тока. Мы наблюдаем значительный переход от стандартных систем с напряжением 12 В или 24 В к архитектурам, требующим возможности переключения от 800 В до 1000 В постоянного тока.
Эта эволюция требует промышленных реле для тяжелых условий эксплуатации , которые предлагают превосходные технологии гашения дуги без значительного увеличения физической площади шкафа управления. Следовательно, производители внедряют инновации, используя усовершенствованные конструкции магнитных противовыбросов и материалы с более высокой диэлектрической прочностью, чтобы соответствовать этим строгим новым энергетическим стандартам, обеспечивая при этом абсолютную безопасность.
Понимание основных электрических характеристик — это самый первый шаг в оценке любого промышленного коммутационного устройства. Неправильная интерпретация этих основных ценностей является основной причиной преждевременного выхода из строя компонентов в полевых условиях.
Каждый электромеханический переключатель по существу состоит из двух полностью изолированных электрических цепей. Это схема управления и цепь нагрузки.
Напряжение катушки управляет цепью управления. Это специфический сигнал малой мощности, необходимый для подачи питания на внутренний электромагнит. Общие напряжения катушки включают 12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока и 120 В переменного тока. Вы должны точно сопоставить эту спецификацию с выходным сигналом вашей системы управления, например, с выходом программируемого логического контроллера.
И наоборот, контактное напряжение представляет собой цепь нагрузки. Это максимальное напряжение, которое физические металлические площадки могут безопасно коммутировать. Примеры включают 250 В переменного тока, 480 В переменного тока или 110 В постоянного тока. Номинальное контактное напряжение всегда должно соответствовать максимальному напряжению источника питания, приводящего в движение ваше тяжелое оборудование, или превышать его.
Коммутирующий компонент должен выдерживать установившийся непрерывный ток нагрузки во время нормальной текущей работы. Однако еще более важным показателем для оценки инженеров является пусковой ток.
Пусковой ток — это мощный кратковременный всплеск электрической энергии, который возникает именно в тот момент, когда устройство включается. Представьте себе тяжелый двигатель конвейерной ленты, включающийся в работу. Начальная генерация магнитного поля требует огромного количества энергии. Двигатель может постоянно потреблять ток 10 А, но при запуске на долю секунды он возрастает до 60 или 70 А. Правильно выбранное реле должно выдержать этот мощный скачок напряжения без расплавления внутренних контактов. Этот катастрофический режим разрушения известен как контактная сварка.
Переключение постоянного тока высокого напряжения принципиально сложнее и опаснее, чем переключение переменного тока. Напряжение переменного тока естественным образом пересекает точку нулевого напряжения пятьдесят-шестьдесят раз в секунду, в зависимости от вашего региона. Это естественное пересечение нуля помогает автоматически гасить электрическую дугу, которая образуется при размыкании металлических контактов.
Напряжение постоянного тока не обеспечивает такой точки перехода через нуль. Напряжение остается постоянным. Когда контакты размыкаются под большой нагрузкой постоянного тока, электрическая дуга может поддерживаться через воздушный зазор. Это создает огромное плазменное тепло, которое быстро разрушает корпус. Для борьбы с этим в специализированных реле постоянного тока часто используются магнитные противовыбросовые устройства. Это внутренние постоянные магниты, которые физически растягивают и отрывают электрическую дугу от контактов, чтобы обеспечить безопасную работу.
Максимальная сила тока реле, указанная в техническом описании, обычно основана на очень конкретном идеальном типе нагрузки. На самом деле разные электрические нагрузки подвергают коммутационные компоненты совершенно разным нагрузкам. Это напрямую влияет как на продолжительность жизни, так и на процесс отбора.
Резистивные нагрузки являются наиболее простыми и простыми нагрузками для переключения реле. Ток остается постоянным с момента активации. Коэффициент мощности равен единице, что означает, что формы напряжения и тока идеально совпадают по фазе. Если вы переключаете чисто резистивную нагрузку, например массивный промышленный водяной нагревательный элемент, устройство, рассчитанное на ток 40 А, обычно без проблем может непрерывно выдерживать резистивную нагрузку 40 А.
Напротив, индуктивные нагрузки представляют значительную опасность для контактных площадок и требуют тщательного расчета. Устройства, использующие электромагнитные катушки, активно противостоят изменениям электрического тока. Когда цепь разрывается, чтобы отключить индуктивную нагрузку, быстро сжимающееся магнитное поле генерирует массивный всплеск высокого напряжения. Это известно как обратная электродвижущая сила.
Это обратное напряжение вызывает сильную электрическую дугу на размыкающихся контактах, испаряя микроскопические слои металла. Из-за этого разрушительного явления реле, рассчитанное на резистивный ток 40 А, может быть безопасно рассчитано только на ток 10 А или 15 А при переключении высокоиндуктивной нагрузки. При работе с этими приложениями всегда ищите конкретные номинальные нагрузки двигателя или номинальную мощность в таблице данных производителя.
Емкостные нагрузки обычно встречаются в крупных импульсных источниках питания, конденсаторных батареях и коммерческих драйверах светодиодного освещения. Интересно, что при первом включении они действуют как короткое замыкание. Хотя непрерывный рабочий ток может быть очень низким, пустые конденсаторы потребляют огромный мгновенный пусковой ток для зарядки. Если компонент не имеет надлежащего размера, чтобы выдержать этот специфический емкостный скачок, контакты мгновенно сварятся вместе при первом замыкании цепи.
Помимо числовых электрических характеристик, физические механизмы переключения и металлургия контактных площадок точно определяют, как коммутационные компоненты будут работать в полевых условиях в течение тысяч циклов.
Конфигурации реле определяются полюсами, которые представляют собой количество управляемых отдельных изолированных цепей, и ходами, которые представляют собой количество положений, которые может принять внутренний переключатель.
Однополюсный, однопозиционный: простейшая доступная конфигурация, действующая как базовый переключатель включения и выключения для одной цепи. В промышленной терминологии его часто называют формой А или нормально открытым.
Однополюсный двойной переброс: управляет одной цепью, но направляет электроэнергию по одному из двух разных путей. Обычно это называется формой C или переходом.
Двухполюсное двухпозиционное реле: по сути, это два однополюсных двухпозиционных реле, одновременно управляемых одной электромагнитной катушкой. Это позволяет одновременно переключать две полностью независимые цепи.
Конкретный металлический сплав, используемый в контактных площадках, определяет устойчивость компонентов к сварке, механическому износу и электрической дуге. Например, ведущие в отрасли решения от NNC Relay предлагают надежные конфигурации, выдерживающие непрерывный ток до 120 А, за счет использования контактных материалов премиум-класса.
Серебряный никель отлично подходит для применений общего назначения и устойчивых резистивных нагрузок. Он обеспечивает очень низкое контактное сопротивление и очень надежный механический срок службы. Однако для более агрессивных применений золотым стандартом считается оксид серебра и олова. Он обладает исключительно высокой стойкостью к контактной сварке и переносу материала в условиях сильной дуги, что делает его идеальным для работы с высокими пусковыми токами.
Исторически оксид серебра-кадмия был популярен благодаря своим превосходным дугогасительным свойствам и долговечности. Тем не менее, из-за строгих экологических норм по ограничению использования опасных веществ, касающихся токсичности кадмия, его использование в современных промышленных образцах в значительной степени постепенно сокращается.
Предоставление реального контекста помогает инженерам определить конкретный вариант использования и сопоставить его с правильными спецификациями. Различные отрасли промышленности сталкиваются с уникальными проблемами, которые требуют индивидуальных коммутационных решений.
В мобильных системах постоянного тока 12 В и 24 В надежные реле абсолютно необходимы для включения стартеров, мощных вентиляторов охлаждения радиаторов и органов управления гидравлическими насосами в тяжелой строительной технике. Эти мобильные приложения требуют исключительной устойчивости к ударам и вибрации. Им необходимы высоконадежные возможности переключения постоянного тока для работы с устойчивыми дугами, возникающими из-за сильных физических вибраций.
Коммерческие системы отопления, вентиляции и кондиционирования воздуха в значительной степени полагаются на эти устройства для управления мощными двигателями компрессоров, высокоскоростными вентиляторами и тяжелыми вспомогательными нагревательными элементами. Поскольку компрессоры и вентиляторы представляют собой высокоиндуктивную нагрузку, компоненты, используемые в системах отопления, вентиляции и кондиционирования воздуха, должны иметь подтвержденные высокие номинальные значения индуктивной нагрузки. Особые номинальные мощности обеспечивают долгосрочную надежность в пиковые летние сезоны охлаждения.
На заводах используются мощные переключатели для множества автоматизированных процессов с высокими нагрузками. Повседневные применения включают в себя привод тяжелых двигателей конвейерных лент, управление нагревательными элементами в промышленных печах для отверждения и управление системами насосов жидкости под высоким давлением. Надежность в этих условиях имеет первостепенное значение. Один сварной контакт напрямую означает остановку производственных линий и огромные финансовые потери.
Промышленное долголетие – это не только управление электроэнергией. В равной степени речь идет о выживании в физической среде, в которой установлено мощное реле.
Рейтинг защиты от проникновения точно определяет, насколько хорошо внешний корпус защищает от загрязнений окружающей среды. Негерметичные устройства подходят только для чистых, высокозащищенных электрических шкафов с климат-контролем.
И наоборот, модели с защитой от пыли IP54 обеспечивают базовую защиту от оседания пыли в воздухе. Это делает их стандартными для многих помещений промышленных складов. Полностью герметичные или водонепроницаемые корпуса со степенью защиты IP67 абсолютно необходимы для влажных, влажных или очень запыленных производств. Герметичные корпуса предотвращают коррозию внутренних медных элементов влагой и обеспечивают надежную работу в суровых условиях, например, на предприятиях пищевой промышленности.
Экстремальная жара окружающей среды активно увеличивает электрическое сопротивление внутренней медной катушки. Это увеличенное сопротивление может повысить необходимое напряжение включения, что приведет к замедлению работы или полной невозможности активации. Кроме того, мобильные приложения или штамповочное оборудование создают значительную механическую вибрацию. Выбор моделей, прошедших тщательные испытания и рассчитанных на высокую устойчивость к ударам и вибрации, предотвращает случайный отскок контактов. Отскок контактов вызывает микродугу и быстрый механический выход из строя.
Используйте этот очень полезный сводный контрольный список, чтобы принять окончательное решение о закупках и избежать распространенных инженерных ошибок на местах:
Анализ нагрузки: точно определите, является ли ваша нагрузка резистивной, индуктивной или емкостной. Рассчитайте как непрерывный рабочий ток, так и максимальный потенциальный пусковой ток.
Определите напряжение: точно сопоставьте напряжение катушки с выходом вашей системы управления. Убедитесь, что номинальное контактное напряжение безопасно превышает ваш основной источник питания.
Выберите конфигурацию контактов: решите, сколько независимых цепей требуют одновременного переключения и должны ли они находиться в нормально открытом или нормально закрытом состоянии.
Оцените окружающую среду: проверьте ожидаемые диапазоны температуры окружающей среды, измерьте местные уровни вибрации и определите требуемый уровень защиты от пыли и влаги.
Проверьте сертификаты: убедитесь, что выбранное устройство соответствует всем региональным стандартам безопасности и охраны окружающей среды, требуемым вашей отраслью.
Выбор реле для тяжелых условий эксплуатации требует пристального внимания и выходит далеко за рамки простого соответствия постоянной силе тока. Как мы выяснили, типы нагрузки сильно влияют на фактическую производительность. Нерасчетные пусковые токи могут привести к немедленному и катастрофическому отказу. Кроме того, факторы окружающей среды, такие как пыль, тепло и вибрация, в конечном итоге будут определять долгосрочную надежность вашей системы.
Эти объединенные элементы являются истинными решающими факторами безопасности и эксплуатационной готовности. Перед покупкой всегда внимательно изучайте технические характеристики производителя. Проектирование сложных промышленных систем является сложной задачей. Если вам приходится выполнять сложные расчеты нагрузки или вам необходимо обновить панели управления, изучите высокопроизводительные решения NNC Relay , чтобы найти точные характеристики, соответствующие требованиям вашей отрасли.
Хотя оба устройства в основном предназначены для переключения высокого электрического тока, контакторы обычно предназначены для применений еще большей мощности. К ним относятся массивные трехфазные промышленные двигатели, потребляющие сотни ампер. Реле для тяжелых условий эксплуатации обычно используются для однофазных сетей переменного или постоянного тока примерно до 120 А. Кроме того, реле зачастую намного компактнее, переключаются быстрее и потребляют меньше управляющей мощности, чем громоздкие промышленные контакторы.
Нет, вы строго не можете использовать переключатель переменного тока для нагрузки постоянного тока, если производитель явно не оценивает компонент для обоих типов тока. Нагрузки постоянного тока выдерживают электрические дуги гораздо дольше, чем нагрузки переменного тока, поскольку у постоянного тока нет естественной точки перехода через нулевое напряжение. Использование устройства, рассчитанного на переменный ток, на высоковольтной нагрузке постоянного тока приведет к возникновению устойчивой дуги, быстро разрушающей корпус и создающей серьезную опасность возгорания.
К основным причинам преждевременного выхода из строя относятся сварка контактов, вызванная недостаточно рассчитанными пусковыми токами, перегорание катушки в результате постоянного перенапряжения или чрезмерной температуры окружающей среды, а также механический износ из-за превышения максимальной безопасной частоты переключения. Правильная техническая спецификация предотвращает подавляющее большинство этих дорогостоящих проблем, связанных с простоями.
Крайне важно различать механическую и электрическую долговечность. Механический срок службы, то есть работа без прохождения электрической нагрузки через контакты, часто превышает десять миллионов циклов. Однако электрический срок службы при полной нагрузке обычно составляет от 100 000 до 500 000 циклов. Срок службы во многом зависит от того, является ли коммутируемая нагрузка резистивной, индуктивной или емкостной, а также от условий эксплуатации.
Как правило, пусковой ток асинхронного двигателя переменного тока обычно в шесть-восемь раз превышает его непрерывный рабочий ток при полной нагрузке. Для точного расчета проверьте номинальный ток заторможенного ротора на паспортной табличке двигателя. Выбранное вами реле должно иметь импульсную или замыкающую способность, которая безопасно превышает значение тока заблокированного ротора, чтобы предотвратить приваривание контактов при запуске.
В твердотельных реле используются полупроводниковые компоненты, такие как тиристоры, для переключения токов без каких-либо движущихся частей. Это обеспечивает бесконечный механический срок службы и бесшумную работу. Однако они выделяют значительное количество тепла и требуют громоздких радиаторов. В электромеханических реле для тяжелых условий эксплуатации используются физические подвижные металлические контакты. Они обеспечивают превосходную электрическую изоляцию, намного лучше справляются с массивными скачками тока перегрузки и, как правило, более экономичны для тяжелых промышленных двигателей.
