Реле общего назначения NNC68B-2Z: введение продукта

Обзор

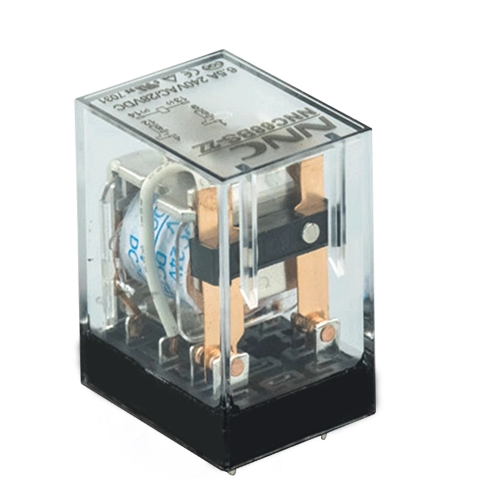

NNC68B-2Z представляет собой универсальный миниатюрный промежуточный реле мощности, предназначенный для множества приложений, требующих точности и надежности. Это реле, разработанное для удовлетворения строгих требований промышленных и коммерческих сред, предлагает надежное решение для схем переключения сигналов и управления.

Функции

Компактный и легкий дизайн

NNC68B-2Z может похвастаться компактным форм-фактором и легкой конструкцией, способствуя легкой интеграции в широкий спектр устройств без ущерба для производительности или долговечности.

Высокая чувствительность и длительная эксплуатационная жизнь

Благодаря высокочувствительности и конструкции, который обеспечивает длительный эксплуатационный срок службы, эта реле создается для выдержания широкого использования, снижения потребности в частых замене и минимизации затрат на техническое обслуживание.

Универсальные контактные конфигурации

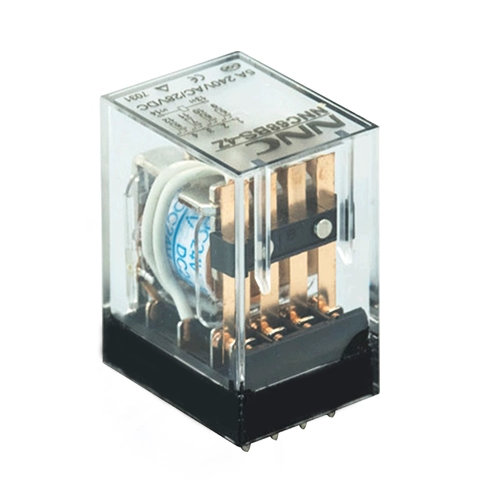

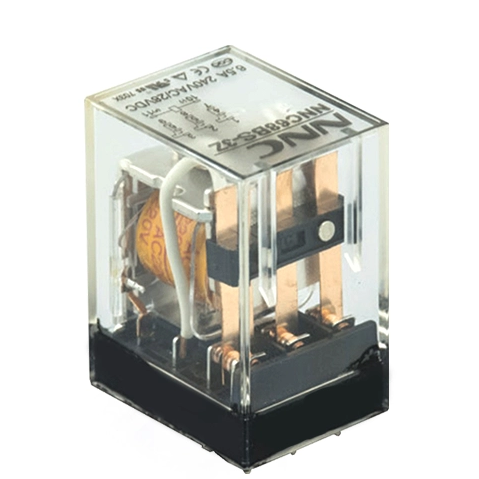

Предлагая от 2 до 4 контактных столбов с возможностями переключения до 10А, NNC68B-2Z предоставляет несколько контактных контактов в соответствии с различными требованиями применения, повышая ее адаптивность в разных отраслях.

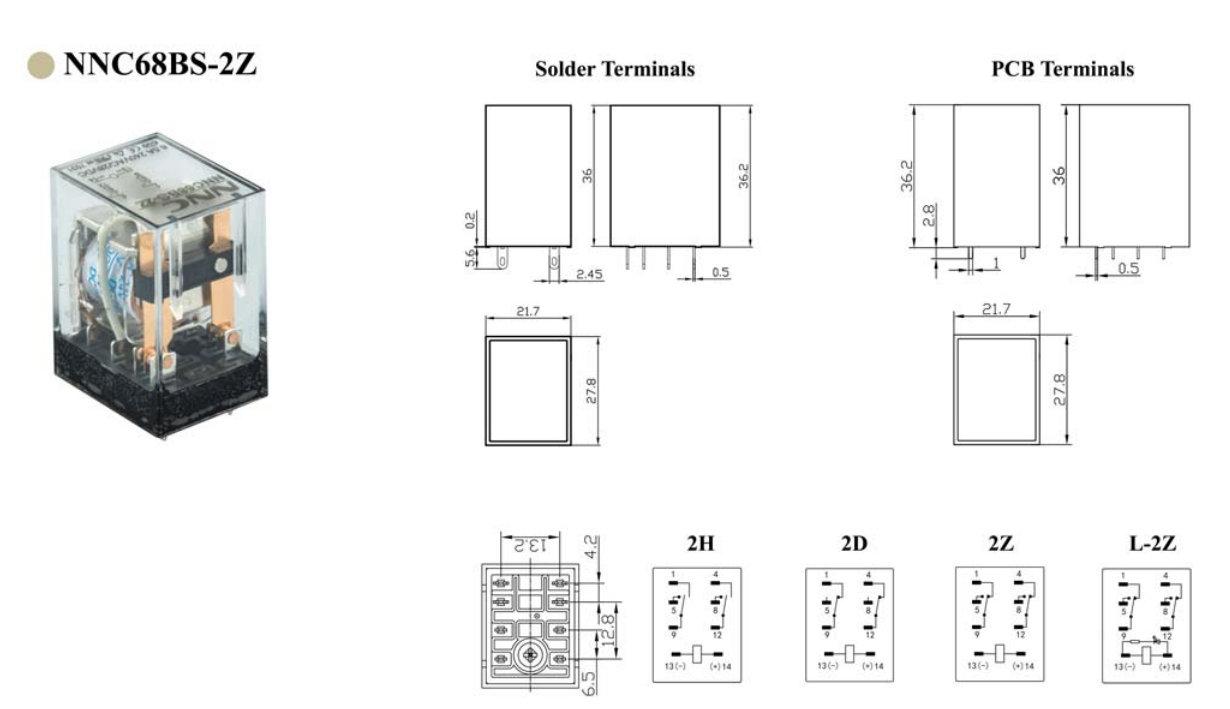

Прямые параметры монтажа PCB и гнезда

NNC68B-2Z, предназначенный как для прямых пайков на печатные платы, так и монтаж сокетов, предлагает гибкие варианты установки, обслуживая различные процессы производства и сборки.

Дополнительные индикаторы и диоды

Это реле, доступное с дополнительными светодиодными индикаторами и диодами, обеспечивает визуальную обратную связь о его рабочем состоянии, повышении безопасности и простоте мониторинга.

Технические спецификации

Контактные данные

• Контактная форма : 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO), 2D (DPST-NC), 3D (TPST-NC), 4D (4PST-NC).

• Оценка контактов (нагрузка на сопротивление) : 10a, 6.5a, 5a

• Максимум Напряжение переключения : 240VAC/28VDC

• Максимум Переключение тока : 10a, 6.5a, 5a

• Сопротивление контакта : максимум 100 мм. (при 6 В. 1а)

• Контактный материал : сплав Ag (agsno2)

• Механическая выносливость : 1 × 10^7 Операции мин.

• Электрическая выносливость : 1 × 10^5 Операции Мин.

Данные катушки

• Номинальное напряжение катушки : DC 3V-110V; AC 6V-240V

• Номинальный ток катушки : 6-200 мА (DC), 10,5-200 мА (AC)

• Сопротивление катушки : 40-13444 (DC), 10,5-88 (AC)

• Операционное напряжение : 75% номинального напряжения макс. (DC), 80% номинального напряжения макс. (AC)

• Напряжение высвобождения : 10% номинального напряжения мин. (DC), 30% номинального напряжения мин. (AC)

• Потребление мощности катушки : 0,9 Вт (DC), 1,2VA (AC)

Экологические характеристики

• Сопротивление изоляции : 100 м мин. (при 500 В постоянного тока)

• Диэлектрическая прочность : между катушкой и контактами 1500VAC в течение 1 мин/4500 В.

• Устойчивость к удару : 1000 м/с² (ок. 100 г)

• Сопротивление вибрации : 10-50 Гц, 1,5 мм двойная амплитуда

• Температура окружающей среды : от -40 ° C до 85 ° C

• Влажность окружающей среды : от 45% до 85% RH

Информация о упаковке

• Внутренняя упаковка : бумажная коробка

• Внутреннее количество упаковки : 20 единиц

• Внешнее количество упаковки : 600 единиц

• Внешние размеры упаковки : 330 × 310 × 345 мм

• Чистый вес : 19 кг

• Вес брутто : 20 кг

Поля приложения

Реле NNC68B-2Z широко применимо в различных секторах, включая, помимо прочего:

• Промышленная автоматизация : для систем управления в производственных процессах.

• Телекоммуникации : в оборудовании, требующем возможности переключения сигналов.

• Автомобиль : для различных функций управления и сигнализации внутри транспортных средств.

• Домашние приборы : в устройствах, которые требуют надежных механизмов переключения.

Заключение

Эстафета NNC68B-2Z является свидетельством нашей приверженности инженерному совершенству, предлагая смесь производительности, надежности и универсальности. Он является предпочтительным выбором для профессионалов, ищущих высококачественное реле для своих приложений.
