Инженеры разрабатывают твердотельные реле для высокочастотного переключения с длительным сроком службы. Эти компоненты теоретически должны служить вечно. Однако преждевременное снижение производительности часто приводит к неожиданному простою системы и дорогостоящим задержкам в обслуживании.
В отличие от механических реле, твердотельные реле никогда не страдают от износа контактов. Их внутренняя деградация происходит по совершенно другим причинам. Потеря производительности почти исключительно связана с неправильным регулированием температуры, переходными электрическими напряжениями и несоответствием спецификаций. Многие системы терпят неудачу просто потому, что проектировщики неправильно понимают эти невидимые силы.
Это руководство предоставляет техническим покупателям и инженерам практическую основу для диагностики. Вы узнаете, как определить коренные причины деградации реформирования сектора безопасности. Мы также рассмотрим, как точно оценить технические характеристики и выбрать правильные компоненты для надежного развертывания.
Постоянное падение напряжения на реле приводит к выделению тепла; Недостаточное рассеивание тепла является основной причиной преждевременного выхода из строя.
Неограниченные переходные импульсы от индуктивных нагрузок (например, двигателей) могут превышать внутренние допуски полупроводников (номиналы dv/dt).
Для защиты твердотельного реле требуются специальные сверхбыстродействующие предохранители (номиналы I²t), поскольку стандартные автоматические выключатели не будут реагировать достаточно быстро, чтобы предотвратить повреждение от короткого замыкания.
Оценка точных характеристик твердотельных реле на основе реальных рабочих температур, а не только идеальных лабораторных максимумов, имеет решающее значение для долгосрочной надежности.
Тепло убивает полупроводники. Понимание тепловой динамики — ваша первая защита от преждевременного выхода из строя.
Каждому твердотельному устройству присуще прямое падение напряжения. При проведении электричества внутренний тиристор или транзистор слегка сопротивляется потоку. Это падение напряжения обычно колеблется в пределах от 1,0 до 1,5 вольт. Это может показаться незначительным, но при непрерывной работе оно создает значительную тепловую энергию.
Непрерывный ток напрямую приводит к локализованному нагреву. Это выделение тепла рассчитывается по простой формуле: Ватты = Ампер × Падение напряжения. Если ваше приложение пропускает 20 А через реле с падением напряжения 1,5 В, устройство генерирует 30 Вт чистого тепла. Эта тепловая энергия быстро накапливается внутри небольшого пластикового и металлического корпуса. Вы должны эффективно отводить это тепло. В противном случае внутренний полупроводниковый переход будет перегреваться.
Надлежащее рассеивание тепла зависит от механического соединения. Невозможность отвода тепла является частой инженерной оплошностью. К частым неисправностям теплоотвода относятся:
Радиаторы неправильного размера: выбор радиатора основан исключительно на физической площади, а не на номинальном термическом сопротивлении.
Плохое нанесение термопасты: использование слишком большого или слишком малого количества термопасты задерживает воздух. Воздух – ужасный проводник тепла.
Ограниченный поток окружающего воздуха. Размещение реле внутри герметичных шкафов предотвращает конвективное охлаждение. Тепло просто циркулирует вокруг компонентов.
Игнорирование термического напряжения приводит непосредственно к тепловому разбегу. По мере повышения температуры полупроводникового перехода изменяются характеристики его внутреннего сопротивления. Устройство начинает генерировать еще больше тепла. В конце концов, чрезмерная температура перехода навсегда изменяет свойства полупроводника. Структура кремния разрушается. Это приводит к невозможности выключения, известной как фиксация. В крайних случаях компонент подвергается полному физическому разрушению.
Резистивные нагрузки ведут себя предсказуемо. Однако индуктивные нагрузки вызывают резкие электрические переходные процессы. Вы должны учитывать эти силы при интеграции твердотельного реле в вашу систему.
Двигатели, соленоиды и трансформаторы хранят энергию в магнитных полях. Когда реле выключается, магнитное поле внезапно разрушается. Этот коллапс создает огромную противо-ЭДС (электродвижущую силу). Результирующий всплеск напряжения передается обратно в реле. Эти переходные перенапряжения обычно превышают нормальные рабочие пределы.
Полупроводники имеют определенные пределы dv/dt. Этот показатель определяет максимально допустимое изменение напряжения с течением времени. Когда индуктивная нагрузка создает быстрый и резкий скачок напряжения, такое быстрое изменение может вызвать непреднамеренное переключение. Реле может ненадолго снова включиться. Постоянное превышение пределов dv/dt в конечном итоге приведет к пробиванию полупроводниковой изоляции и выходу устройства из строя.
Вы должны заранее смягчать переходные перенапряжения. Инженеры используют два основных защитных механизма:
RC-демпферные цепи. Многие реле премиум-класса включают в себя внутренние RC-демпферы (резистор-конденсатор). Эти схемы поглощают быстрые изменения напряжения, защищая тиристор.
Подавители переходных напряжений (TVS): внешние металлооксидные варисторы (MOV) фиксируют избыточное напряжение. Они отводят разрушительные импульсы от чувствительных релейных соединений.
Вы должны оценить конкретную среду вашего приложения, чтобы определить, какая стратегия устранения рисков подходит лучше всего.
Рассмотрим двигатель мощностью 1 л.с., 120 В переменного тока. В нормальных условиях эксплуатации он потребляет постоянный ток. Однако для запуска покоящегося двигателя требуется огромная вращательная сила. Эта пусковая фаза требует до шести раз большего установившегося тока. Вы не можете использовать реле, рассчитанное строго на рабочий ток. Вы должны переоценить реле, чтобы безопасно справиться с этим серьезным переходным режимом.
Переходные электрические явления разрушают реле быстрее, чем термическая деградация. Защита от скачков тока требует специальных знаний.
Необходимо различать номинальный рабочий ток и допустимый переходный импульсный ток. Реле может уверенно выдерживать ток 25 ампер в течение неопределенного времени. То же устройство может выдержать скачок тока в 250 ампер при условии, что оно выдержит только один цикл переменного тока (обычно 16,6 миллисекунды). Превышение этого точного порога время-ток приведет к испарению внутренних проводных связей.
Некоторые нагрузки обманывают стандартные расчеты. Вольфрамовые лампы и некоторые нагревательные элементы обладают «холодостойкостью». При комнатной температуре их электрическое сопротивление чрезвычайно низкое. Подача на них питания вызывает мощный первоначальный всплеск тока. По мере нагрева элемента его сопротивление возрастает, а ток падает до нормального уровня. Вы должны рассчитать этот начальный всплеск, чтобы избежать перегрузки полупроводниковых компонентов.
В технических характеристиках указан рейтинг I²t. Это значение определяет максимальную тепловую энергию, которую реле может поглотить во время короткого замыкания до того, как произойдет физическое разрушение. Он представляет собой квадрат тока, умноженный на время. Эта конкретная метрика существует исключительно для того, чтобы определять ваши решения по слиянию.
Стандартные механические выключатели не могут защитить полупроводники. Механические выключатели основаны на физических биметаллических полосах или магнитных катушках. Для физического отключения им требуются миллисекунды или даже полные секунды. К тому времени, когда механический выключатель размыкает цепь, полупроводник уже испарился. Необходимо использовать специализированные сверхбыстродействующие полупроводниковые предохранители. Эти предохранители соответствуют номиналу I²t реле, мгновенно устраняя неисправности и предотвращая разрушение компонентов.
Спецификации лабораторий редко отражают реалии производства. Вы должны интерпретировать данные через призму реальных условий развертывания.
В каждом техническом паспорте указана кривая температурного снижения характеристик. Этот график — ваш самый важный инструмент проектирования. Реле никогда не работают на максимальном номинальном токе в жарких условиях. Обычно снижение характеристик начинается при 40°C. Если температура окружающей среды в шкафу достигает 60°C, реле на 50 А может безопасно проводить только 25 А. Игнорирование этой кривой гарантирует преждевременный выход оборудования из строя.

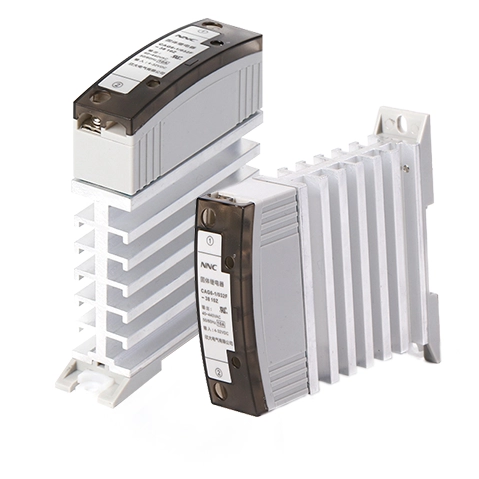

Физические ограничения диктуют выбор реле. Конфигурации для монтажа на панели обеспечивают большую площадь поверхности для радиаторов. Они превосходны в сильноточных приложениях. И наоборот, твердотельные конфигурации с высокоскоростной DIN-рейкой оптимизируют пространство шкафа. Они позволяют осуществлять быстрый монтаж. Однако упаковка нескольких модулей на DIN-рейке сильно ограничивает поток воздуха. Необходимо тщательно продумать пути отвода тепла.
Электрические аномалии на стороне нагрузки никогда не должны достигать вашей логики управления. Надлежащая изоляция входа/выхода обязательна. Найдите характеристики оптической изоляции. Внутренний светодиод направляет луч света на фотоприемник через воздушный зазор. Такое физическое разделение обеспечивает превосходную диэлектрическую прочность, защищая чувствительные микроконтроллеры от аварий высокого напряжения.
Согласование типа переключения с нагрузкой предотвращает неустойчивое поведение. Анализ характеристик твердотельных реле требует понимания того, когда устройство фактически включается.
Сравнительная таблица типов переключения
Тип переключения | Идеальное приложение нагрузки | Ключевое преимущество | Общий случай использования |
|---|---|---|---|
Нулевой переход | Резистивные нагрузки (нагреватели) | Минимизирует электромагнитные помехи и импульсные токи | Промышленные хлебопекарные печи |
Случайное включение | Индуктивные нагрузки (двигатели) | Мгновенный ответ, позволяет избежать фазовых задержек | Фазовое затемнение, соленоиды |
Реле перехода через ноль ждут, пока синусоидальная волна переменного тока достигнет нуля вольт, прежде чем сработать. Это сводит к минимуму электромагнитные помехи (EMI). Реле случайного включения срабатывают ровно в ту миллисекунду, когда они получают управляющий сигнал. Они лучше справляются с индуктивными нагрузками, поскольку позволяют избежать проблем с запаздыванием фазы.
Использование ненадежных компонентов создает огромные риски при закупках. Вы должны оценивать партнера-производителя так же строго, как и компонент.
Авторитетные поставщики предоставляют полные инженерные данные. Они не прячутся за расплывчатыми маркетинговыми терминами. Ищите подробные кривые снижения номинальных характеристик, точные данные о термическом сопротивлении (измеряется в °C/Вт) и проверенные показатели MTBF (среднее время наработки на отказ). Если у поставщика отсутствует эта документация, его продукция представляет серьезный риск интеграции.
Промышленные компоненты должны соответствовать строгим правилам безопасности. Проверьте все маркировки соответствия. Сертификаты UL, CSA и CE гарантируют, что компонент соответствует строгим стандартам промышленной безопасности и охраны окружающей среды. Независимое тестирование предотвращает катастрофические электрические пожары и проблемы с ответственностью.
Инженерная помощь имеет большое значение. Сложные приложения требуют тонких тепловых расчетов и детального профилирования нагрузки. Превосходный поставщик твердотельных реле предлагает прямой доступ к разработчикам приложений. Они помогут вам выполнить тепловое моделирование и проверить координацию предохранителей перед завершением проектирования.
Стабильность цепочки поставок предотвращает остановки производственной линии. Оцените протоколы испытаний партии производителя. Они проверяют каждое устройство под нагрузкой? Четкие условия гарантии также снижают риск закупок. Постоянный контроль качества гарантирует надежную работу ваших развернутых систем год за годом.
Потеря производительности SSR легко предсказуема и предотвратима благодаря точному профилированию нагрузки и термическому расчету.
Отдайте предпочтение таблицам данных, которые отражают фактическую температуру корпуса и переходные условия. Никогда не проектируйте, основываясь исключительно на лабораторных максимумах.
Всегда используйте сверхбыстрые полупроводниковые предохранители и радиаторы подходящего размера, чтобы защитить свои инвестиции.
Прежде чем завершить оптовую закупку или системную интеграцию, проконсультируйтесь с инженерной поддержкой, чтобы просмотреть конкретные характеристики нагрузки.
Ответ: Скачки перенапряжения или чрезвычайная термическая нагрузка физически расплавляют внутренний кремниевый переход. Когда полупроводниковый материал плавится, он сплавляется вместе. Это приводит к постоянному замыканию соединения, заставляя реле оставаться надежно заблокированным во включенном положении независимо от управляющих входов.
Ответ: Стандартных мультиметров недостаточно, поскольку все твердотельные реле в выключенном состоянии естественным образом демонстрируют незначительный ток утечки. Необходимо проверить реле под активной нагрузкой. Измерьте прямое падение напряжения на выходных клеммах под напряжением. Значительное отклонение от значения, указанного в паспорте, указывает на серьезную внутреннюю деградацию.
А: Да. Внутренним тиристорам требуется определенный ток удержания, чтобы оставаться включенным. Кроме того, собственный ток утечки может удерживать высокочувствительные маломощные нагрузки (например, светодиоды или небольшие ПЛК) частично под напряжением, даже когда реле выключается. Вы должны тщательно соответствовать техническим характеристикам.
