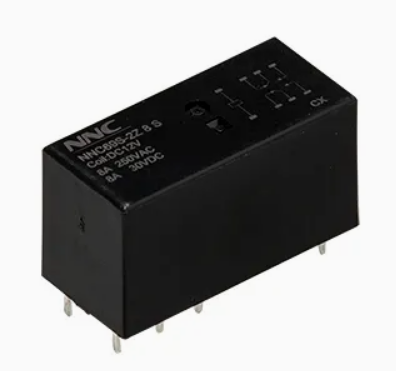

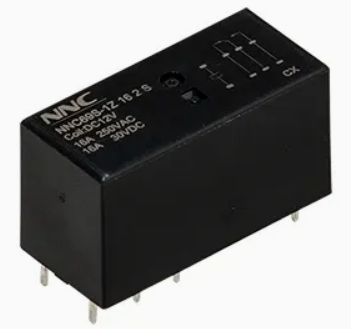

Что означает напряжение катушки при выборе электромагнитного реле

Современная электроника в значительной степени полагается на реле, чтобы преодолеть разрыв между тонкой логикой управления с низким энергопотреблением и требовательными физическими нагрузками высокой мощности. Тем не менее, инженеры по аппаратному обеспечению иногда умалчивают точные требования к механизму привода катушек. Они могут выбрать компонент, основываясь на беглом взгляде на номинальные характеристики. К сожалению, неправильное задание параметров катушки реле приводит к периодическим выходам из строя цепи, сварке контактов или преждевременному перегоранию катушки. Полагаясь исключительно на номинальные характеристики, указанные на пластиковом корпусе, мы игнорируем реальные переменные. В производственных условиях часто возникают температурные сдвиги и падения напряжения в цепи привода. Эта оплошность серьезно снижает общую надежность системы.

Чтобы достичь истинной стабильности, вы должны выйти за пределы этих значений на уровне поверхности. Для надежной системной интеграции необходимо глубоко проанализировать ограничения таблицы данных. Данное руководство полностью посвящено оценке параметров напряжения катушки. Наша цель – обеспечить точный выбор компонентов. Мы рассмотрим, как согласовать эти характеристики как для деликатного управления логическим уровнем, так и для надежного переключения нагрузки.

Ключевые выводы

• Номинальное напряжение является базовым, а не строгим пределом: для успешной спецификации требуется оценить пороговые значения напряжения срабатывания (обязательное срабатывание) и отпускания (необходимое отпускание).
• Тепловые факторы влияют на производительность: сопротивление катушки и необходимое изменение напряжения в зависимости от температуры окружающей среды; Термическое снижение номинальных характеристик необходимо для условий с высокой температурой.
• Согласование источника питания имеет решающее значение: выбранное напряжение катушки реле должно соответствовать доступной мощности схемы управления, чтобы предотвратить падение напряжения или повреждение логического контроллера.
• Пониженное напряжение часто более разрушительно, чем повышенное: недостаточное напряжение вызывает вибрацию контактов, что может привести к разрушению нагрузки и самого реле.

Расшифровка параметров таблицы данных: за пределами номинального напряжения

Выбор компонентов происходит на критическом этапе принятия решения. Инженеры должны оценить, что на самом деле означают технические характеристики для надежности схемы. Глядя на таблицу данных, можно увидеть несколько номинальных напряжений. Каждый рейтинг рассказывает конкретную историю о том, как компонент ведет себя под нагрузкой.

Номинальное напряжение катушки (номинальное напряжение)

Производители указывают идеальное рабочее напряжение для каждой катушки. Обычно вы увидите стандартные значения, такие как 5 В, 12 В или 24 В. Инженеры используют это номинальное значение в качестве основного показателя сортировки при составлении короткого списка компонентов. Однако он представляет собой лишь идеальный лабораторный базовый уровень. Реальные источники питания постоянно колеблются. Таким образом, отношение к номинальной стоимости как к строгому пределу чревато неудачей. Необходимо глубже изучить таблицу спецификаций.

Напряжение срабатывания (обязательное напряжение)

Напряжение срабатывания представляет собой гарантированное минимальное напряжение, необходимое для срабатывания контактов. Магнитное поле должно преодолевать внутреннее напряжение пружины. Этот порог гарантирует срабатывание. Обычно производители устанавливают этот предел на уровне 75-80% от номинального напряжения. Оценивая напряжение катушки реле , учитывайте возможности вашей схемы управления. Схема управления должна постоянно выдавать это минимальное напряжение. Это должно происходить даже в условиях наихудшего падения напряжения. Если напряжение вашей системы сильно падает под нагрузкой, реле не сможет переключиться.

Падение напряжения (напряжение обязательного отпускания)

Падение напряжения определяет, когда компонент возвращается в обесточенное состояние. Магнитное поле ослабевает при уменьшении напряжения. В конце концов пружина раздвигает контакты. Для катушек постоянного тока этот порог обычно составляет около 5–10 % от номинального значения. Твердотельные драйверы иногда пропускают небольшой остаточный ток. Если утечка превышает порог отключения, контакты остаются запертыми. Вы должны убедиться, что ваш драйвер полностью отключает питание ниже этого критического процента.

Максимально допустимое напряжение

Каждая катушка имеет абсолютный верхний электрический предел. Превышение этой границы ухудшает внутреннюю изоляцию. Высокое напряжение приводит к чрезмерному нагреву внутри обмоток. Термический сбой происходит быстро, когда вы выходите за этот предел. В большинстве технических описаний этот максимальный предел указан как 110–130 % от номинального значения. Всегда проверяйте максимально допустимое напряжение, если в вашем блоке питания случаются внезапные скачки напряжения.

Таблица 1. Сводная таблица параметров катушек реле.

Оценка напряжения катушки реле на печатной плате в сравнении с промышленными приложениями

Инженеры классифицируют решения на основе физической и электрической среды. Требования к материнской плате сильно отличаются от заводских. Вы должны соответствующим образом скорректировать свои критерии оценки.

Интеграция реле на печатную плату (низкое напряжение постоянного тока)

Проектирование печатных плат требует строгого управления питанием. Ограничения схемы управления диктуют выбор компонентов. Обычно вы используете катушки на 3,3 В, 5 В или 12 В. Микроконтроллеры управляют этими компонентами через МОП-транзисторы или транзисторные матрицы. Стандартное реле на печатной плате работает в очень жестких физических границах. Он должен работать безупречно, не истощая питание логики.

Критерии успеха в этой среде вращаются вокруг эффективности. Вы должны сбалансировать низкое энергопотребление с достаточным магнитным потоком. Чувствительные катушки потребляют меньший ток от платы. Однако они все равно должны генерировать достаточную магнитную силу для переключения необходимой нагрузки. Они должны делать это, не перегружая уровень питания материнской платы. Перегрузка уровня питания приводит к перезагрузке микроконтроллера и нестабильному поведению системы.

Монтаж на панели и промышленное управление (высший уровень постоянного/переменного тока)

Промышленная среда представляет совершенно другой набор проблем. Контуры управления тянутся через длинные заводские цеха. Ограничения схемы привода часто вынуждают использовать напряжение 24 В постоянного тока, 120 В переменного тока или 240 В переменного тока. Более высокие напряжения смягчают последствия падения напряжения на длинных участках проводов.

Критериями успеха здесь являются надежность и управляемость переменного тока. Катушки переменного тока работают иначе, чем катушки постоянного тока. Переменный ток дважды за цикл проходит через ноль вольт. Это пересечение нуля приводит к мгновенному коллапсу магнитного поля. Производители устанавливают в модели переменного тока медные экранирующие кольца. Эти кольца поддерживают магнитный поток во время пересечения нуля. Они эффективно предотвращают гудение частотой 50/60 Гц. Кроме того, при задании необходимо учитывать высокие пусковые токи. Эти начальные скачки типичны для электромагнитных катушек переменного тока. Драйвер неправильного размера выйдет из строя во время начального скачка тока.

Риски реализации: цена неправильной спецификации напряжения

Оценка операционных рисков обеспечивает долгосрочную надежность. Когда вы игнорируете границы напряжения, аппаратное обеспечение выходит из строя. Понимание точных режимов отказа поможет вам разработать более эффективные средства защиты от сбоев.

Опасность пониженного напряжения (контактный болтовня)

Пониженное напряжение общеизвестно разрушительно. Приложение напряжения немного ниже порога срабатывания приводит к слабому магнитному притяжению. Катушка генерирует достаточную силу для перемещения якоря. Однако ему не хватает мощности, чтобы прочно удерживать контакты вместе. Внутренняя пружина постоянно сопротивляется.

Результатом является серьезная механическая нестабильность. Контакты быстро отскакивают друг от друга. Инженеры называют это явление контактной болтовней. Вибрация приводит к быстрому образованию электрической дуги в крошечном воздушном зазоре. Локальная температура резко возрастает. Это чрезвычайное тепло плавит контактный материал. Металлы сплавляются вместе, вызывая контактную сварку. В конечном итоге это приводит к катастрофическому отказу нагрузки.

Опасность перенапряжения (тепловой разгон)

Подача слишком большого напряжения на компонент представляет другую опасность. Непрерывная работа вблизи или выше максимально допустимого напряжения увеличивает потери $I^2R$. Медные обмотки преобразуют избыточную электрическую энергию в тепло. Компонент не может достаточно быстро рассеивать эту тепловую нагрузку.

Результатом является устойчивая деградация внутренних материалов. Изоляция вокруг медного провода разрушается. При нарушении изоляции соседний провод замыкается вместе. Закороченные витки катушки резко снижают общее сопротивление. Это потребляет еще больший ток, ускоряя тепловой разгон. В конечном итоге срок механического срока службы компонента сокращается или он полностью сгорает.

Температурные зависимости

Окружающее тепло полностью изменяет электрические свойства. Внутри любого стандартного электромагнитного реле сопротивление медной катушки увеличивается примерно на 0,4% на градус Цельсия. По мере нагрева корпуса внутреннее сопротивление возрастает. Более высокое сопротивление означает, что катушка потребляет меньший ток при том же напряжении. Меньший ток означает более слабое магнитное поле.

Это создает огромный фактор риска для закрытых систем. Компонент может отлично работать при температуре 20°C на испытательном стенде. Однако в полевых условиях он может полностью не проявиться при температуре 85°C. Если напряжение питания не буферизовано должным образом, слабое магнитное поле не сможет преодолеть натяжение пружины. Вы всегда должны сверяться с кривыми температурного снижения номинальных характеристик, чтобы предотвратить сбой в жаркой среде.

Таблица 2. Распространенные виды отказов и основные причины

Схема принятия решений: выбор подходящего реле для вашей спецификации

Завершение выбора компонентов требует пошаговой логики. Вы не можете себе позволить гадать при составлении спецификации (BOM). Следуйте этой систематической схеме принятия решений, чтобы обеспечить идеальное оперативное соответствие.

1. Шаг 1: Составьте карту доступного источника управления. Определите абсолютное минимальное напряжение для наихудшего случая, которое будет выдавать ваш источник питания. Делайте это при полной загрузке системы. Измерьте падение напряжения на дорожках, проводах и разъемах. Вам необходимо знать истинное напряжение, достигающее контактов компонента.
2. Шаг 2: Выберите номинальное напряжение. Выберите ближайшее стандартное напряжение катушки, которое безопасно соответствует вашему источнику питания. Например, предположим, что минимальное гарантированное напряжение питания составляет 11,5 В. Выбор компонента с номинальным напряжением 12 В и номиналом срабатывания 8,4 В очень безопасен. У вас есть мощный буфер против провалов напряжения.
3. Шаг 3. Измерьте размер компонента драйвера. Убедитесь, что управляющий транзистор или микросхема легко выдерживают номинальный ток. Всегда включайте запас прочности не менее 20%. Кроме того, вы должны включить обратноходовой диод для цепей постоянного тока. Диод подавляет разрушительные индуктивные выбросы при коллапсе магнитного поля.
4. Шаг 4: Проверьте соответствие экологическим требованиям. Проверьте максимальную температуру окружающей среды, ожидаемую внутри вашего шкафа. Тепло меняет все. См. кривую температурного снижения характеристик, указанную в паспорте производителя. Вы должны убедиться, что напряжение срабатывания остается в пределах возможностей вашего источника питания даже при максимальных рабочих температурах.

Строго следуя этим четырем шагам, вы устраните большинство сбоев на местах. Структурированный подход гарантирует отказоустойчивость оборудования.

Заключение

Определение напряжения катушки реле остается тонким балансом механической физики и электрических ограничений. Это требует гораздо большего, чем просто сопоставление чисел на схеме. Вы должны учитывать падение напряжения, температурные сдвиги и утечку драйвера. Игнорирование этих деталей приводит к болтанию контактов, выходу из-под контроля температуры и непредсказуемому поведению системы. Вы всегда должны сверяться с техническими данными производителя. Прежде чем завершить составление спецификации, внимательно просмотрите температурные кривые, минимальные пороги срабатывания и максимально допустимые пределы.

Рекомендуемое следующее действие ясно. Сначала составьте план показателей электропитания для наихудшего случая. Затем запросите технические образцы у проверенного производителя компонентов. Наконец, тщательно протестируйте работу катушки на стенде. Подвергайте образцы воздействию определенной температуры и условий нагрузки в зависимости от предполагаемого применения. Тестирование в реальных условиях подтверждает анализ технических данных и обеспечивает безопасность окончательного проекта.

Часто задаваемые вопросы

Вопрос: Могу ли я управлять катушкой реле 12 В с источником питания 9 В?

О: Технически, это может работать при комнатной температуре, если 9 В превышает порог срабатывания 75%. Однако это крайне ненадежно. По мере повышения температуры окружающей среды сопротивление меди увеличивается, и для создания достаточного магнитного потока требуется большее напряжение. Питание 9 В оставляет нулевой запас безопасности. Мы не рекомендуем это для любой производственной среды.

Вопрос: Что произойдет, если подать переменное напряжение на катушку реле постоянного тока?

Ответ: Катушка будет действовать как дроссель с высоким импедансом. Поскольку переменный ток постоянно меняется, магнитное поле, созданное постоянным током, будет постоянно разрушаться. Компонент не будет работать должным образом. Он будет агрессивно вибрировать, выделять чрезмерное тепло и потенциально очень быстро перегорит внутренние обмотки.

Вопрос: Почему возникает всплеск напряжения при отключении катушки реле?

О: Это называется индуктивной отдачей. Когда вы отключаете питание катушки электромагнитного реле, магнитное поле быстро разрушается. Это коллапсирующее поле вызывает массивный всплеск высокого напряжения обратной полярности. Вы должны установить обратноходовой диод в цепях постоянного тока, чтобы безопасно рассеять эту энергию и защитить транзистор драйвера.

Вопрос: Влияет ли напряжение катушки на коммутационную способность контактов?

О: Нет. Напряжение катушки строго контролирует внутренний электромагнит. Контакты имеют совершенно отдельные номиналы напряжения и тока, рассчитанные на внешнюю нагрузку. Эти две системы электрически изолированы друг от друга. Они связаны только физически посредством механической арматуры.
