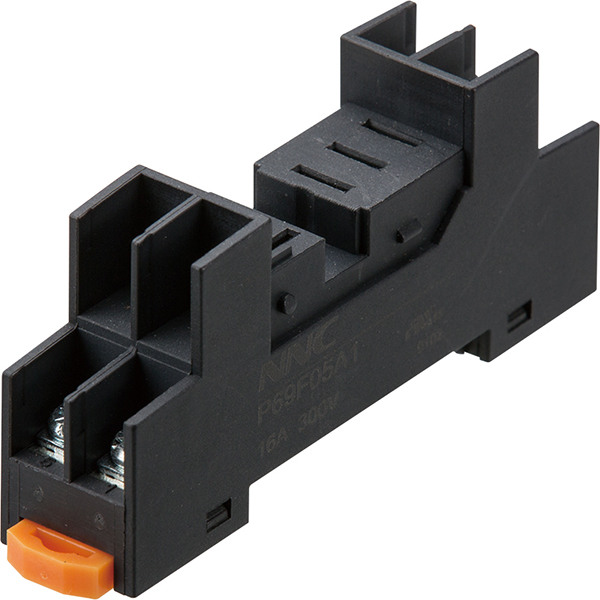

Что следует проверить перед приемкой релейной розетки?

Релейная розетка никогда не является просто предметом первой необходимости. Он служит критической точкой отказа в современных электрических системах управления. Плохое качество компонентов часто приводит к быстрому перегреву, неприятным периодическим неисправностям и дорогостоящим простоям системы. Сегодня инженеры по закупкам и обеспечению качества сталкиваются с трудной дилеммой. Они должны постоянно балансировать затраты на основные компоненты с абсолютной потребностью в долгосрочной надежности. Принятие некачественных компонентов создает неприемлемые риски непосредственно для ваших панелей управления.

Ниже мы представляем стандартизированную систему приемки, которая поможет вам тщательно проверить качество. Вы узнаете, как обеспечить согласованность спецификаций и снизить риски развертывания перед оформлением оптовых заказов. Наши инструкции устанавливают строгие правила входного контроля. Они позволяют вашим принимающим группам немедленно отделять надежное оборудование от опасных подделок.

Ключевые выводы

• Всегда сопоставляйте поставляемые партии с первоначальными спецификациями разъемов реле на предмет состава материала и допусков на размеры.

• Механическая удерживающая сила и устойчивость монтажа на DIN-рейке являются основными показателями стабильности производства.

• Электрическая приемка требует проверки диэлектрической прочности и испытания сопротивления контактов еще до установки реле.

• Проверка поставщика релейных разъемов на предмет строгих процессов контроля качества и отраслевых сертификатов (UL, CE, RoHS) так же важна, как и тестирование оборудования.

Определение критериев успеха для приемки релейного разъема

Нестандартные компоненты таят в себе скрытую опасность. Вы можете потратить бесчисленные часы на диагностику «призрачных» периодических неисправностей. Эти неуловимые проблемы обычно возникают из-за плохого натяжения клемм внутри пластикового корпуса. Соединения с высоким сопротивлением могут легко вызвать серьезную опасность пожара. Мы должны определить, как выглядит «проходной» балл для входящих партий компонентов. Немедленно установите четкую формулировку бизнес-задачи. Вы должны подчеркнуть, насколько плохое оборудование наносит ущерб общей целостности системы.

Оценка, ориентированная на результат, требует полного изменения вашего мышления. Вы должны обеспечить нулевую отказоустойчивость для всех критически важных для безопасности компонентов. Мы ожидаем гарантированных рейтингов жизненного цикла на основе эмпирических данных. Устройство должно поддерживать стабильные тепловые характеристики при максимальной нагрузке. Когда вы извлекаете случайный образец из поставки, он должен работать безупречно. Терпимость к незначительным дефектам впоследствии приводит к огромным уязвимостям.

Создайте прочную основу для снижения рисков уже сегодня. Тщательное приемочное тестирование обходится значительно дешевле, чем последующая замена на месте. Неудачи на местах быстро разрушают доверие клиентов. Единственная расплавленная клеммная колодка наносит серьезный репутационный ущерб. Мы защищаем наши бренды посредством агрессивного входного контроля качества. Вы создаете надежные системы, только предварительно проверив каждый основополагающий элемент.

Проверка характеристик гнезда реле ядра

Вы должны установить строгий протокол сразу после получения нового инвентаря. Сверьте поставленные физические компоненты непосредственно с исходными инженерными схемами. Всегда сверяйтесь с базовыми техническими данными, чтобы убедиться в точности размеров. Не предполагайте, что предыдущие размеры партии автоматически применяются к текущим поставкам.

Проверка материалов требует пристального внимания со стороны вашей команды контроля качества. Проверьте изоляционные материалы корпуса на предмет огнезащитных свойств. Они должны строго соответствовать стандартам безопасности UL94 V-0. Этот рейтинг гарантирует, что пластик самозатухнет в течение нескольких секунд после удаления источника пламени. Далее проверьте состав материала клемм. Ищите прочные медные сплавы с соответствующим защитным покрытием. Правильное покрытие предотвращает быстрое окисление с течением времени. Дешевые альтернативы латуни быстро разлагаются во влажной среде.

Наконец, гарантируйте явное соответствие приложения для каждого устройства. Номинал корпуса должен точно соответствовать требованиям к постоянному току вашей цепи. Он также должен безопасно выдерживать требования по напряжению предполагаемой нагрузки. Несоответствия вызывают немедленный перегрев. Нагрузка на 10 А, проходящая через клемму на 8 А, создает опасное тепловыделение. Мы проверяем эти параметры физически, прежде чем давать разрешение на какие-либо процедуры установки.

Протокол механической и физической проверки

Целостность контактов и клемм определяет физический срок службы ваших компонентов. Тщательно проверяйте каждую партию на наличие изогнутых, смещенных или утопленных контактных штифтов. Проверьте силу вставки и извлечения вручную. Корпус должен прочно удерживать вставленный блок. Это не должно требовать чрезмерной силы. Чрезмерное усилие легко повредит хрупкие штифты во время планового обслуживания. Выполните следующие механические проверки:

1. Визуальная проверка выравнивания: Осмотрите полости штифтов при хорошем освещении. Убедитесь, что все металлические контакты расположены заподлицо и параллельно.

2. Проверка силы вставки: вставьте заведомо исправное реле в основание. Вы должны чувствовать позитивное, тактильное взаимодействие.

3. Испытание силы извлечения: вытащите устройство. Он должен слегка сопротивляться, но отпускаться, не требуя агрессивного покачивания.

Затем проверьте крутящий момент и стабильность проводки. Оцените качество резьбы всех винтов клемм. Убедитесь, что они легко выдерживают указанный момент затяжки. Они не должны содрать или расколоть пластиковый корпус. Обрезанные потоки полностью разрушают графики обслуживания. Технические специалисты полагаются на прочную резьбу для безопасного закрепления проводов большого сечения.

Тщательно протестируйте механизмы крепления на ваших образцах. Закрепите их на стандартных DIN-рейках. Точно проверьте монтажные отверстия панели. Им необходимы надежные, виброустойчивые сиденья. Незакрепленные детали гремят во время работы машины. Эта вибрация в конечном итоге разрывает проводные соединения. Для проверки промышленных стандартов сравните свои тесты с известными моделями, пользующимися высоким спросом. Розетка промышленного реле nnc69k p69f05a1 представляет собой отличный эталон. Оцените, насколько хорошо работают его прочные запирающие механизмы. Обратите внимание, как он легко противостоит промышленной вибрации. Вы хотите, чтобы ваши оптовые заказы соответствовали этому уровню структурной целостности.

Электрические испытания: моделирование полевых условий

Сначала выполните проверку мультиметром перед установкой. Четко опишите точный процесс проверки непрерывности. Определите возможные короткие замыкания между соседними клеммами. Вам следует тщательно изолировать контакты 30, 87, 85 и 86. Проверка этих соединений позволяет убедиться в отсутствии внутренних металлических перемычек. Прочное внутреннее соединение означает надежную передачу сигнала.

Далее перейдем к оценке контактного сопротивления. Измерьте падение напряжения в милливольтах непосредственно на закрытых клеммах. Высокое сопротивление указывает на плохие внутренние соединения. Эти слабые соединения выделяют опасное тепло при нормальных нагрузках. Мы рекомендуем использовать четырехпроводный метод измерения сопротивления по Кельвину. Такой подход полностью исключает ошибки сопротивления измерительных проводов. Чистые металлические поверхности приводят к минимальным падениям напряжения.

Опишите необходимость испытаний диэлектрического выдерживаемого напряжения (Hi-Pot). Вы должны практически проверить фактическую прочность изоляции. Проверьте расстояние между соседними контактами и основной монтажной поверхностью. Это обеспечивает максимальную безопасность при непредсказуемых скачках напряжения. Слабый пластик допускает искрение при скачках напряжения. Возникновение дуги разрушает чувствительные микроконтроллеры, расположенные ниже по потоку.

Таблица: Рекомендуемые базовые параметры электрических испытаний

Оценка инфраструктуры контроля качества вашего поставщика релейных розеток

Согласованность партий имеет огромное значение при обработке больших объемов закупок. Мы настоятельно рекомендуем использовать рандомизированную выборку во всех оптовых заказах. Это позволяет быстро обнаружить отклонения в производстве. Он также заранее выявляет износ инструментов на заводском уровне. Фабрики иногда обмениваются материалами, не уведомляя покупателей. Строгий отбор проб на входе предотвращает попадание этих несанкционированных замен на вашу сборочную линию.

• Подлинность соответствия: проверяйте сертификаты независимо. Ищите актуальные стандарты IEC и ANSI/IEEE. Проверьте онлайн-базы данных на наличие знаков UL или CE. Не принимайте просроченную документацию.

• Логика отслеживания: оцените систему отслеживания партий производителя. Вы должны точно знать, когда и где была произведена конкретная партия. Хорошая прослеживаемость позволяет быстро изолировать дефектные партии.

• RMA и гарантия: просмотрите логику авторизации возврата товара. Спросите об их возможностях отчетности по анализу первопричин. Требуйте твердых долгосрочных гарантийных обязательств.

Прозрачный партнер охотно делится своими внутренними данными по обеспечению качества. Они предоставляют подробные отчеты об испытаниях вместе с каждой поставкой. Относитесь к процессу документирования как к важнейшему фактору оценки. Надежное оборудование требует надежного происхождения.

Распространенные виды отказов, которые следует проверять во время приемки

Обломки и мусор быстро портят соединение. Внимательно осмотрите, нет ли лишнего пластика. Он часто скрывается глубоко внутри терминальных полостей. Этот микроскопический пластик полностью блокирует электрический контакт. Процессы литья под давлением иногда оставляют после себя эти артефакты. Ваша принимающая группа должна обнаружить их до начала сборки. Удаление вспышки впоследствии отнимает драгоценное время технического специалиста.

Следите за плохим качеством покрытия прямо из коробки. Ищите неровные поверхности покрытия. Немедленно выявите первые признаки окисления. Тусклый или обесцвеченный металл указывает на некачественную химическую обработку во время производства. Окисленные клеммы мы отбраковываем моментально. Они гарантируют будущие проблемы с сопротивлением. Высококачественные клеммы сохраняют яркий и однородный вид.

Весенняя усталость — еще одна серьезная скрытая проблема. Тщательно проверьте внутренние рессоры. Они часто теряют напряжение уже после нескольких повторных вставок. Этот конкретный недостаток сильно влияет на низкоуровневые компоненты. Мы рекомендуем подключать и отключать тестовый блок двадцать раз. Двадцатый рывок должен быть таким же сильным, как и первый. Ослабленные пружины вызывают микродугу. Микродуга обугливает контакты. Этот цикл быстро разрушает всю сборку.

Таблица: Распространенные симптомы дефектов и их основные причины

Заключение

Немедленно внедрите строгую логику составления короткого списка. Без колебаний выбрасывайте партии, не соответствующие базовым показателям механического крутящего момента. Мгновенно отбраковывайте предметы, не прошедшие проверку электрического сопротивления. Компромисс в отношении этих базовых показателей гарантирует впоследствии сбои на местах. Мы настоятельно рекомендуем составить стандартизированный контрольный список приема для вашего принимающего отделения. Оснастите их должным образом. Дайте им подходящие мультиметры и динамометрические отвертки. Научите их визуально распознавать плохое покрытие.

Поддерживайте постоянный и прозрачный цикл обратной связи с вашими партнерами-производителями. Свободно делитесь данными своего внутреннего тестирования. Эта непрерывная связь обеспечивает согласованность партий в будущем. Примите меры сегодня. Обновите свои СОПы по закупкам. Строго соблюдайте эти механические и электрические протоколы. Ваши системы управления будут работать значительно дольше. Время простоя диагностики снизится до нуля. Бескомпромиссные критерии приемки остаются вашей лучшей защитой от катастрофических сбоев в работе электрооборудования.

Часто задаваемые вопросы

Вопрос: Как проверить разъем реле мультиметром перед установкой реле?

О: Установите мультиметр в режим проверки целостности или сопротивления. Проверьте внутренние контактные площадки на соответствующих внешних винтовых клеммах. Вы хотите проверить надежность внутреннего соединения. Показатель, близкий к нулю Ом, указывает на исправность цепи. Любое высокое сопротивление предполагает внутреннюю поломку.

Вопрос: Какова наиболее распространенная причина выхода из строя разъема реле?

Ответ: Термическая деградация является основной причиной. Причиной этой проблемы являются ослабленные винты клемм или плохое натяжение внутренней пружины. Они создают высокое контактное сопротивление. Это сопротивление приводит к чрезмерному нагреву, в конечном итоге полностью расплавляющему окружающий пластиковый корпус.

Вопрос: Использует ли 4-контактное и 5-контактное автомобильное реле ту же логику тестирования, что и промышленное реле?

О: Да, основные принципы напряжения и непрерывности остаются идентичными. Однако промышленные версии требуют гораздо более строгой проверки диэлектрических характеристик и крутящего момента. Промышленные условия характеризуются значительно более высокими напряжениями и непрерывными рабочими циклами. Они требуют большей физической надежности, чем стандартные автомобильные приложения с напряжением 12 В.
