Электромагнитное реле или твердотельное реле: какое из них подходит для вашего применения?

При проектировании электрических систем одним из ключевых решений является выбор правильного типа реле для вашего конкретного применения. Реле являются важными компонентами управления электрическими цепями, позволяя сигналам малой мощности включать и выключать мощные устройства. Однако не все реле одинаковы, и в современных электрических системах наиболее распространенными типами являются электромагнитные реле (EMR) и твердотельные реле (SSR).

Каждый тип реле имеет определенные преимущества и ограничения, что делает их пригодными для различных применений. В этой статье мы сравним электромагнитные реле и твердотельные реле, изучая их различия, преимущества и идеальные варианты использования, чтобы вы могли принять обоснованное решение о том, какое реле лучше всего подходит для ваших нужд.

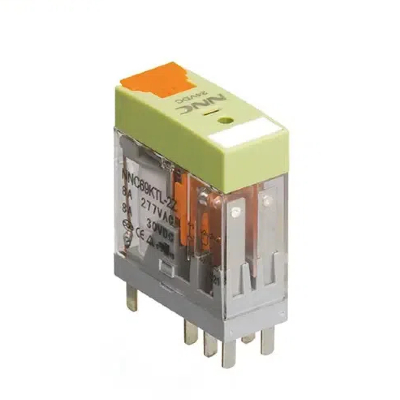

Что такое электромагнитное реле?

Электромагнитное реле — это механический переключатель, который использует электромагнит для управления размыканием и замыканием электрических контактов. Когда электрический ток проходит через катушку (электромагнит), он генерирует магнитное поле, которое притягивает якорь, который, в свою очередь, размыкает или замыкает контакты, замыкая или разрывая цепь.

Электромагнитные реле широко используются в различных приложениях, таких как управление двигателями, защита цепей и промышленная автоматизация. Они выдерживают высокие токи и напряжения и известны своей долговечностью, простой конструкцией и надежностью.

Что такое твердотельное реле?

Твердотельное реле (SSR) — это электронное коммутационное устройство, выполняющее ту же функцию, что и электромагнитное реле, но без движущихся частей. Вместо использования электромагнита для управления переключением в ТТР используются полупроводниковые компоненты, такие как тиристоры, симисторы или МОП-транзисторы, для размыкания или замыкания цепи.

Твердотельные реле часто выбирают из-за их способности выдерживать высокие скорости переключения, более длительного срока службы и отсутствия механического износа. Обычно они используются в ситуациях, когда требуется быстрое и надежное переключение.

Ключевые различия между электромагнитными реле и твердотельными реле

Давайте сравним эти два типа реле по нескольким важным факторам, включая их конструкцию, работу, эффективность и надежность.

1. Строительство и эксплуатация

Электромагнитные реле (ЭМР):

• Механические компоненты: ЭМИ состоят из катушки, якоря, пружины и контактов. Механическое движение якоря позволяет реле размыкать или замыкать цепь.

• Электромагнитное срабатывание: когда ток протекает через катушку, он генерирует магнитное поле, которое притягивает якорь и перемещает его, замыкая или разрывая соединение.

• Движущиеся части. Поскольку устройства EMR основаны на механическом движении, они со временем подвергаются физическому износу.

Твердотельные реле (SSR):

• Электронные компоненты. ТТР изготовлены из полупроводниковых устройств, таких как тиристоры, симисторы и МОП-транзисторы. Эти компоненты действуют как переключатели без каких-либо движущихся частей.

• Электронное переключение: реле работает, используя электрические свойства полупроводников для переключения цепи, что приводит к более быстрому переключению и отсутствию физического движения.

2. Скорость переключения

• Электромагнитные реле. Скорость переключения электромагнитных реле относительно медленнее, чем у твердотельных реле. Это происходит из-за механического движения якоря, что может вызвать задержки размыкания и замыкания контактов.

• Твердотельные реле: Твердотельные реле имеют гораздо более высокую скорость переключения. Поскольку здесь нет движущихся частей, SSR могут включаться и выключаться за микросекунды, что делает их идеальными для приложений, где требуется высокоскоростное переключение.

3. Долговечность и срок службы

• Электромагнитные реле. Хотя устройства EMR долговечны, их механические части, такие как якорь и контакты, со временем подвержены износу. Механический износ может в конечном итоге привести к выходу из строя. Срок службы ЭМИ обычно измеряется в циклах, и чрезмерное переключение может привести к износу контактов.

• Твердотельные реле: у твердотельных реле нет движущихся частей, поэтому они имеют гораздо более длительный срок службы по сравнению с EMR. Отсутствие механического износа означает, что твердотельные реле могут выдерживать миллионы циклов переключения без существенного ухудшения качества. Это делает их более подходящими для высокочастотных коммутационных приложений и сред, где долговременная надежность имеет решающее значение.

4. Размер и дизайн

• Электромагнитные реле: ЭМИ обычно более громоздкие из-за используемых в них механических компонентов. Размер реле может быть ограничивающим фактором в приложениях, где пространство ограничено.

• Твердотельные реле: ТТР, как правило, меньше и компактнее, чем их электромагнитные аналоги, поскольку им не требуются крупные механические детали, необходимые для якоря и контактов. Их небольшой размер делает их идеальными для использования в ограниченном пространстве и там, где важна компактность.

5. Потребляемая мощность

• Электромагнитные реле: ЭМИ требуют постоянного прохождения тока через катушку, чтобы реле оставалось активным. Хотя это требование к мощности обычно невелико, оно все же может увеличить общее энергопотребление системы.

• Твердотельные реле: ТТР имеют преимущество более низкого энергопотребления в том смысле, что им не требуется постоянное питание для поддержания своего состояния. После активации они могут оставаться в состоянии переключения, не нуждаясь в постоянном питании, что делает их более энергоэффективными в определенных приложениях.

6. Шум и помехи

• Электромагнитные реле: Известно, что EMR генерируют механический шум при переключении. Этот шум может быть недостатком в чувствительных к шуму устройствах, таких как аудиооборудование или медицинские устройства. Кроме того, электрические контакты в EMR могут вызвать искрение, которое может создать электрический шум и помешать работе близлежащего оборудования.

• Твердотельные реле: ТТР работают бесшумно, без каких-либо механических движений или искрения контактов. Это делает их идеальными для сред, где шум необходимо свести к минимуму, например, в жилых домах, аудиосистемах или медицинских учреждениях. Более того, ТТР с меньшей вероятностью будут создавать электрические помехи, что способствует более чистой передаче сигнала.

7. Области применения

• Электромагнитные реле: EMR идеально подходят для приложений общего назначения, особенно в средах, где надежность имеет решающее значение, но скорость переключения не имеет решающего значения. Они обычно используются в управлении двигателями, защите цепей, системах освещения и промышленной автоматизации.

• Твердотельные реле: ТТР обычно используются в приложениях, требующих высокоскоростного переключения, высокочастотной работы или бесшумной работы. Они используются в системах контроля температуры, управлении технологическими процессами, системах отопления и в ситуациях, когда необходимо частое переключение без износа, связанного с механическими реле.

Что выбрать: электромагнитное реле или твердотельное реле?

Решение о выборе между электромагнитным реле и твердотельным реле во многом зависит от конкретных потребностей вашего приложения. Вот простое руководство, которое поможет вам выбрать правильное реле:

Выбирайте электромагнитные реле, если:

• Вам нужно экономичное и надежное реле для стандартных промышленных применений.

• Частота переключения не очень высокая.

• Ваша система может выдерживать механический износ с течением времени.

• Реле используется в приложениях, где образование шума не является критической проблемой.




Выбирайте твердотельные реле, если:

• Вам необходимо быстрое время переключения и высокочастотная работа.

• Ваше приложение требует бесшумной работы и минимального шума.

• Вам нужно реле, которое выдержит миллионы циклов переключения без износа.

• Энергоэффективность является приоритетом, и вам нужно реле, которое потребляет меньше энергии.

Заключение

И электромагнитные реле, и твердотельные реле имеют свои уникальные преимущества и хорошо подходят для различных применений. Электромагнитные реле надежны, экономичны и идеально подходят для низкочастотного переключения, тогда как твердотельные реле обеспечивают более быстрое переключение, более длительный срок службы и бесшумную работу, что делает их идеальными для высокоскоростных, высокочастотных или чувствительных к шуму приложений.

Тщательно рассмотрев конкретные потребности вашей системы, включая скорость переключения, долговечность, стоимость и энергопотребление, вы можете выбрать реле, которое лучше всего подходит для вашего применения. Нужна ли вам механическая надежность электромагнитного реле или быстрая и бесшумная работа твердотельного реле, понимание их различий поможет вам принять правильное решение.
