NNC66F
CLION
| штат: | |
|---|---|
| Количество: | |

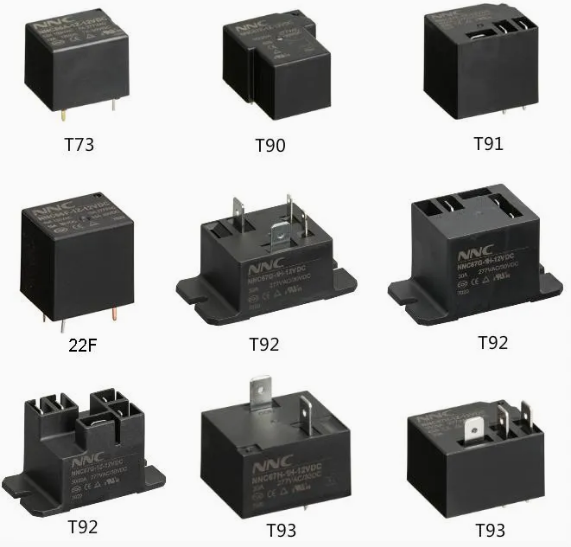

Электромагнитное реле на печатной плате представляет собой основной коммутационный компонент, установленный на печатных платах для реализации «управления большими нагрузками с помощью малых сигналов». Его базовая конструкция состоит из катушки, якоря и набора контактов. Когда на катушку подается напряжение, она генерирует магнитное поле, притягивающее якорь, заставляя подвижные контакты замыкаться или отделяться от неподвижных контактов и завершая замыкающее переключение цепи. В обесточенном состоянии нормально закрытые (НЗ) контакты остаются закрытыми; после подачи питания нормально открытые (НО) контакты закрываются, а НЗ контакты размыкаются, тем самым обеспечивая электрическую изоляцию между стороной управления и стороной нагрузки.

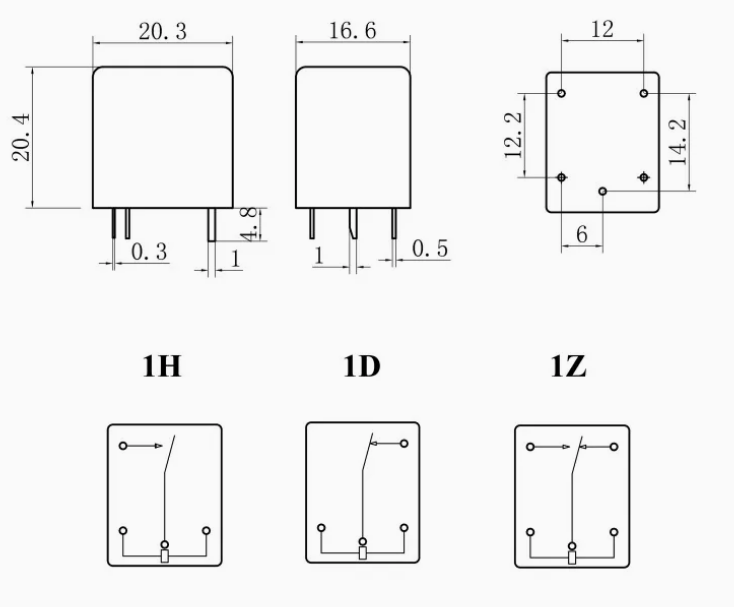

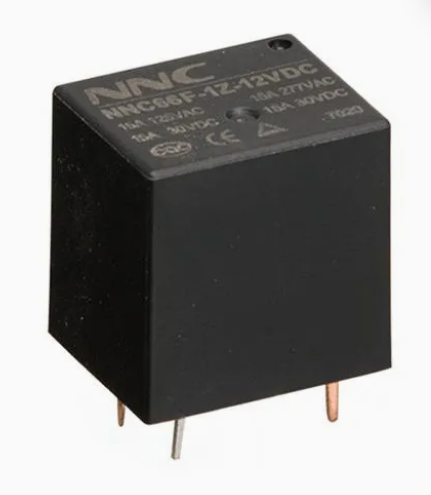

При габаритных размерах всего 20,3 × 16,6 × 20,4 мм NNC66F‑22F обеспечивает коммутационную способность контактов до 15 А (стандартная версия на 10 А опционально). При компоновке печатных плат с ограниченным пространством разработчикам не нужно жертвовать пространством платы ради более высоких номинальных нагрузок. Он особенно подходит для приложений, чувствительных к объему, таких как платы управления бытовой техникой и компактные модули промышленного управления.
Благодаря использованию в качестве контактов сплава серебра-олова AgSnO₂, реле имеет контактное сопротивление ≤ 100 мОм, обеспечивая хороший баланс между стойкостью к дуговой эрозии и низким падением напряжения на контакте для нагрузок общего назначения. Релейный блок имеет герметичную/пыленепроницаемую конструкцию, которая эффективно изолирует внешнюю пыль и влагу, снижая риск отказа контакта, вызванного загрязнением. Он подходит для промышленных помещений и помещений с бытовой техникой с сильной запыленностью или большими колебаниями влажности.

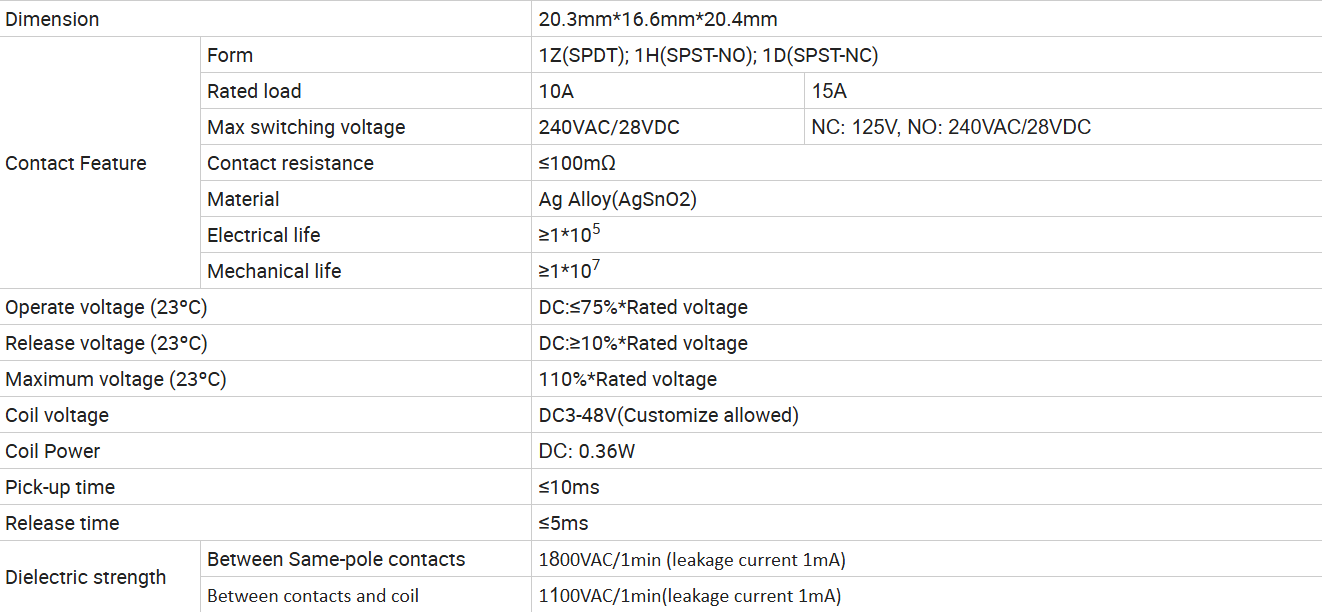

Доступны три формы контактов: 1Z (переключаемый SPDT), 1H (SPST-NO, нормально разомкнутый) и 1D (SPST-NC, нормально закрытый). Напряжения катушек охватывают напряжение 3-48 В постоянного тока с поддержкой пользовательских опций. Одна-единственная конструкция печатной платы позволяет гибко выбирать варианты в соответствии с различными логиками управления и типами нагрузки, что снижает сложность спецификации (спецификации материалов).
Быстродействие с временем срабатывания ≤ 10 мс и временем отпускания ≤ 5 мс позволяет работать в условиях относительно высокочастотного переключения. Он обеспечивает 10 миллионов механических операций и 100 000 электрических операций при резистивных нагрузках, обеспечивая основу для долговечности оборудования автоматизации, требующего длительной стабильной работы.
